产品简介

UQK-D(大圆型) 液面开关 浮球液位控制器适用于工业生产过程中敞开或承压容器内液位的控制。当液位达到高低极限时,继电器触点可作为信号报警装置或电动泵等线路中的开关

详细介绍

UQK-D(大圆型) 液面开关 浮球液位控制器  UQK-D(大圆型) 液面开关 浮球液位控制器

一、产品型号表示

  注1(外形代号):“F”-斜方 “C”-长方 “D”-大圆 “X”-小圆 “T”-椭圆;
  注2(颜色代号):“R”-红色 “Y”-黄色 “S”-蓝色 “G”-灰色 “B”-黑色;
  注3(重锤代码):“1”-塑料环扣紧式(一般不须注明) “2”-塑料夹板螺钉拧紧式(必须注明)。

二、性能和特点

1、结构简易,性能可靠:
   产品能在正常情况下发出开关控制信号,可靠性强、抗干扰性强。
2、坚固耐用:
   产品使用寿命长。操作正确。无故障发生。
3、易与安装方法,方便调节方法:
   水位控制范围可调。用一枚螺丝钉保护电缆信号,完成安装。
4、应用范围广,一般性能强:
   该产品对支流,污水、油,小于介质浓度的酸液,无污染环境(如食品饮料业),柴油机气化和自动燃料供给均适用。
5、电路简单,经济而实用:
   操作电压220V,电流10A,产品应用电路简单,使用成本低。

三、安装及接线方法

按产品规格操作:
合格产品包含地线,地线颜色为黄色或绿色。
需给这两根线提供“高层封闭”、“特殊要求”、“地层封闭”装置。

四、电结构

使用“黑色”和“蓝色”的电线:浮球在下水位时,接点是接通的状态。
                              浮球在上水位时,接点是不通的状态。
使用“黑色”和“褐色”的电线:浮球在下水位时,接点是接通的状态。
                              浮球在上水位时,接点是不通的状态。

五、重锤的装置法

   1.将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电缆头之推力而脱落,(如果有必要的话,也可用螺丝起子把此一塑胶环拆下)。再将这个脱落的逆胶环套在电缆上,你所想固定重锤以设定液位之位置。
   2.轻轻地推动重锤拉出电缆,直到重锤中心扣住逆胶环。**重锤只要轻扣住塑胶环上即不会滑落,此逆胶环如有损坏或遗失,可用同径裸铜线扣入电缆代替。
重锤为要求才附上之配件:
   请将电缆线直接拉到控制箱,尽是避免使用中间接头。
   若不得已而有接头时,不可将电缆线接头浸入液体中。

六、技术参数

  额定电流、电压:10(8A)250V-10(4)A 380V;
  额定功率:1KW;
  工作温度:-10℃~70℃;
  工作气压:1帕斯卡;
  工作寿命:≥50000;
  引线长度:4M(特殊长度可按要求定制)




水槽排水



水槽充水

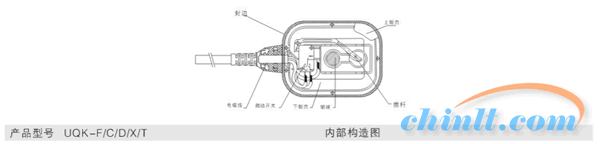

七、产品型号及内部构造图
