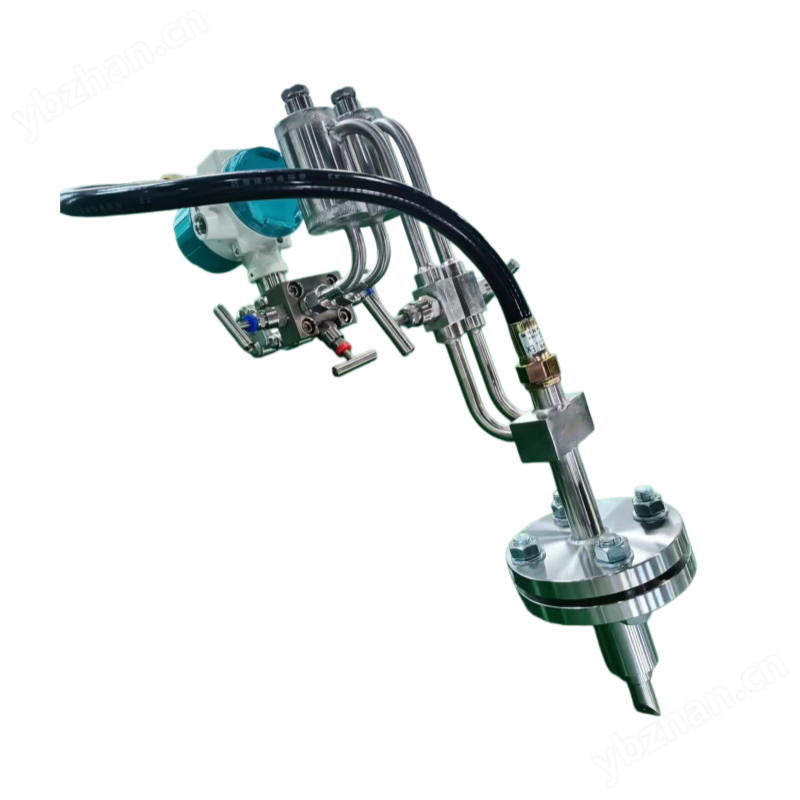

蒸汽差压流量计   多钦仪表（上海）有限公司选型推荐

一、工作原理

二、主流节流装置分类及适配

1. 标准孔板（应用广）

• 结构：同心圆锐孔板，结构简单、造价低

• 适用：饱和 / 过热蒸汽，常规管径 DN50~DN1000

• 特点：安装维护便捷；压力损失偏大

• 工况：常规压力、中小到大流量管线，供热、电厂通用

2. 标准喷嘴

• 结构：弧形入口节流件，流线型设计

• 适用：高速蒸汽、长期连续运行管线

• 特点：耐磨、抗冲刷、压力损失小于孔板；抗脏污能力一般

• 工况：流速偏高的过热蒸汽主管路

3. 文丘里管

• 结构：渐缩 + 渐扩一体式结构

• 适用：大口径、大流量蒸汽管网

• 特点：压力损失极小、流场稳定；体积大、成本高

• 工况：主管干线、要求低能耗的长输蒸汽管道

三、整套组成与核心参数

成套配置

基础参数

• 精度：0.5 级～1.0 级，结算场景可达 0.2 级

• 适用温度：饱和蒸汽 100~250℃，过热蒸汽最高 450℃

• 适用压力：常规 PN16/PN25，高压款可达 PN40 及以上

• 量程比：标准 3:1~4:1，宽量程款可达 10:1

• 输出：4-20mA、RS485、脉冲信号，支持远程上传

常用配套仪表

• 差压变送器：EJA、EJX 系列，耐高温、抗静压，适配蒸汽工况

• 温度元件：Pt100 铂电阻

• 压力元件：压力变送器

• 积算仪：内置补偿算法，显示瞬时流量、累积流量、温度、压力、热焓值

四、核心优缺点

优势

1. 技术成熟，计量公信力强，满足热力贸易结算要求

2. 耐高低温、耐高压，适配各类工业蒸汽工况

3. 全金属结构，无活动部件，使用寿命长

4. 口径覆盖广，从小管径到大口径干线均可使用

不足

1. 量程比偏小，低流量段测量精度下降

2. 孔板、喷嘴压力损失较大，增加管网能耗

3. 对直管段要求严格，现场安装空间需充足

4. 引压管路易积冷凝水，需定期排凝、维护

五、安装要求（关键）

1. 直管段

   孔板：上游≥20DN，下游≥10DN；

   喷嘴 / 文丘里：上游≥15DN，下游≥5DN；

   空间不足必须加装整流器。
2. 引压管路

   蒸汽工况引压管需做冷凝罐，保证两侧冷凝液位平齐；管路倾斜布设，便于排水排气，长度尽量缩短。
3. 取压方式

   蒸汽管道优先水平取压，避免杂质、冷凝水进入引压管。
4. 三阀组

   配套安装，严格遵循投用、停运、排污操作顺序，防止变送器单向受压损坏。
5. 温压测点

   温度、压力取样口布置在节流装置下游直管段，避开扰流区域。

六、工况选型建议

1. 常规供热蒸汽、预算有限、通用结算 → 标准孔板 + 差压变送器

2. 高流速过热蒸汽、长期连续运行 → 标准喷嘴

3. 大口径主干线、要求低压损、节能优先 → 文丘里管

4. 流量波动范围大 → 选用宽量程节流装置或双量程配置

七、日常运维要点

1. 定期排放引压管、冷凝罐内积水，防止液柱偏差影响计量。

2. 每年至少 1 次整体校准，检查节流件磨损、腐蚀情况。

3. 冬季做好引压管路保温伴热，防止冻堵。

4. 检查变送器、积算仪信号稳定性，及时处理线路接触不良问题。
