首页>流量仪表>流量计>锥形流量计

参考价:

3500  -  ¥35000/件

差压式平衡流量计选型

具体成交价以合同协议为准

2026-03-02上海市
型号
参数
品牌:多钦/DUOQIN 产地:国产 加工定制:是 质保:2年
多钦仪表(上海)有限公司

中级会员12生产厂家

该企业相似产品
污水流量计,蒸汽流量计,耐腐蚀流量计,涡轮流量计,超声波流量计,循环水流量计,液体流量计,定量控制系统,显示仪表等
产品简介

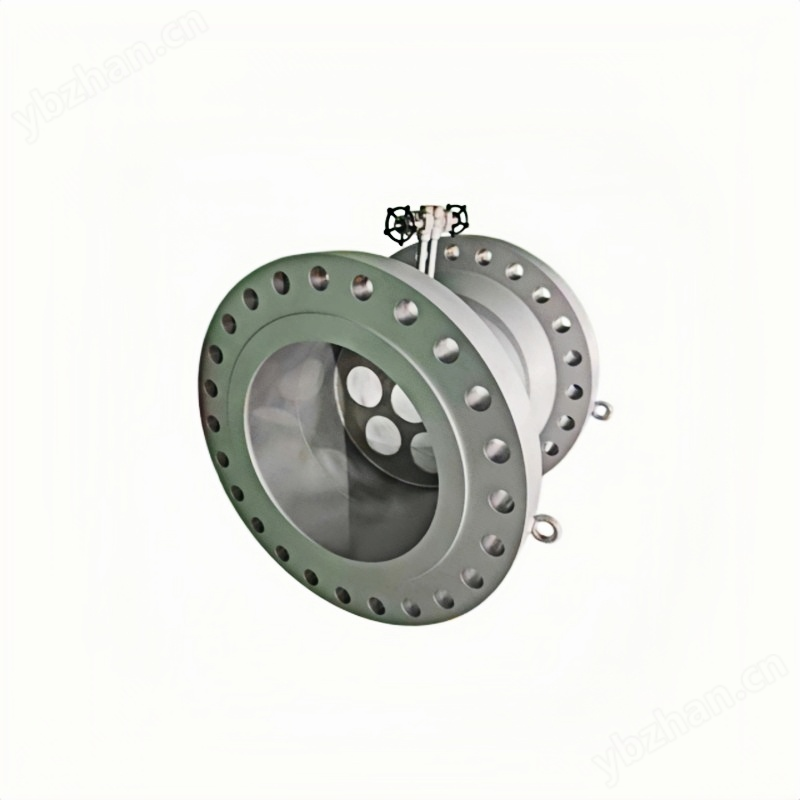

差压式平衡流量计选型(又称多孔平衡 / 多孔孔板流量计),它是对传统孔板做了革命性改进的差压仪表,源自 NASA 2003 年航天飞机液氧测量方案,兼具差压原理的可靠性与多孔整流的高性能。
详细信息
差压式平衡流量计选型要点  与安装规范

一、差压式平衡流量计选型要点(必须提供的参数)

1. 被测介质

  • 液体:水、油、冷凝液、化工液等

  • 气体:空气、燃气、氮气、压缩空气等

  • 蒸汽:饱和蒸汽 / 过热蒸汽

2. 工艺条件(缺一不可)

  • 管道口径:DN**

  • 工作压力:**MPa /kPa/bar

  • 工作温度:**℃

  • 最大流量 / 常用流量 / 最小流量:m³/h、t/h、kg/h

  • 介质密度、粘度(气体需要提供组分)

3. 输出与精度

  • 精度:一般 0.5% / 1.0%

  • 量程比:10:1 以上

  • 输出:4–20mA + HART / 脉冲 / RS485

4. 结构与材质

  • 连接方式:法兰连接

  • 公称压力:PN16 / PN25 / PN40 / PN63…

  • 材质:

    • 本体:碳钢 / 不锈钢 304 / 316L

    • 平衡盘:不锈钢 304 / 316L / 哈氏合金

5. 特殊工况

  • 脏污、含颗粒 → 平衡流量计比孔板更耐堵,仍建议加过滤器

  • 高温高压 → 需定制材质与取压结构

  • 贸易计量 → 要求实流标定

    差压式平衡流量计选型

    差压式平衡流量计选型


二、差压式平衡流量计安装要求(重点!比孔板宽松很多)

1. 直管段要求(平衡流量计优势)

  • 前直管段:≥3D

  • 后直管段:≥1D

  • 有阀门、弯头、变径时,建议前 5D 更稳

普通孔板要前 面10D+,平衡流量计省空间、好安装

2. 安装方向

  • 液体:优先水平安装,防止气体积聚

  • 气体:水平 / 向上倾斜均可

  • 蒸汽水平安装,冷凝管要配好

3. 取压口位置

  • 液体:取压口在管道下半圆 45°,避气泡

  • 气体:取压口在管道上半圆,避积液

  • 蒸汽:取压口水平侧方,配冷凝罐

4. 差压变送器安装

  • 低于取压口:信号更稳

  • 引压管短、直、少弯头

  • 伴热、保温根据介质温度配置

5. 前后不能有

  • 调节阀、半开阀门、异径管、节流件紧靠

  • 强振动源、强电磁干扰


注:1.系统上的价格只是一个参考价格,不是实际价格;

2.流量计,规格、口径不同,配置不同,价格就不同,需要根据您的工况选型报价~


售后与质保

多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试。
