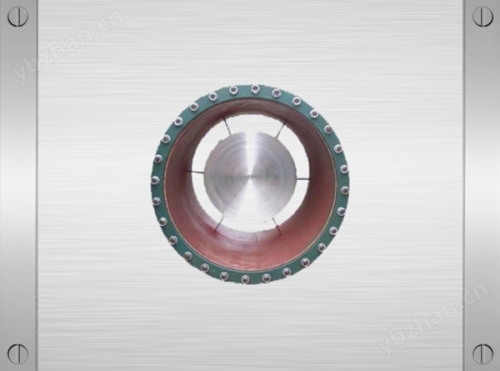

环形孔板

环形孔板特点：

环形孔板不但可以测量一般流体的流量，而且也可以适用干含各种杂质(如尘埃、悬浮、沉淀等)的流体。如各种煤气热风、烟道气、天然气、冷却循环水等。

环形孔板在测量饱和蒸汽过热蒸汽时能避免停汽形成的冷凝水堆积。当再次送气时，孔板能很快进入准确计量。另一段仪表本体有一段直的测量管．现场安装时，安装误差(如偏心，密封垫片伸入管道)对仪表测量几乎没有影响。

环形孔板采用“均压环”结构．当直管段长度不够长时．仍能准确测量。例如：在一个90°弯头的下游．表前有2D长度即可：在一个30°弯头的下游．表前有0.5D长度既可。

环形孔板采用“焊接方式”连接．适用高温高压流体(如过热蒸汽)，成本低、工作可靠，性能稳定。

环形孔板采用“夹套保温”结构。适用于易结晶．易汽化等需要加温或冷却的流体(如液氨、某些化工产品等)。

环形孔板主要技术参数：

取压方式：标准取压 公称压力(MPa)：≤40 公称通径(mm)：DN50~DN2600 精确度(不确定度)： ±1 5%～±2 5%(抽样标定)(要求更高精确度时，进行实流标定可达±1 0%)
