LZZBJ9-12 0.2S 级互感器 高压柜配套 LZZBJ9-12 电流互感器

LZZBJ9-12 电流互感器 完整产品详情

一、产品细节说明

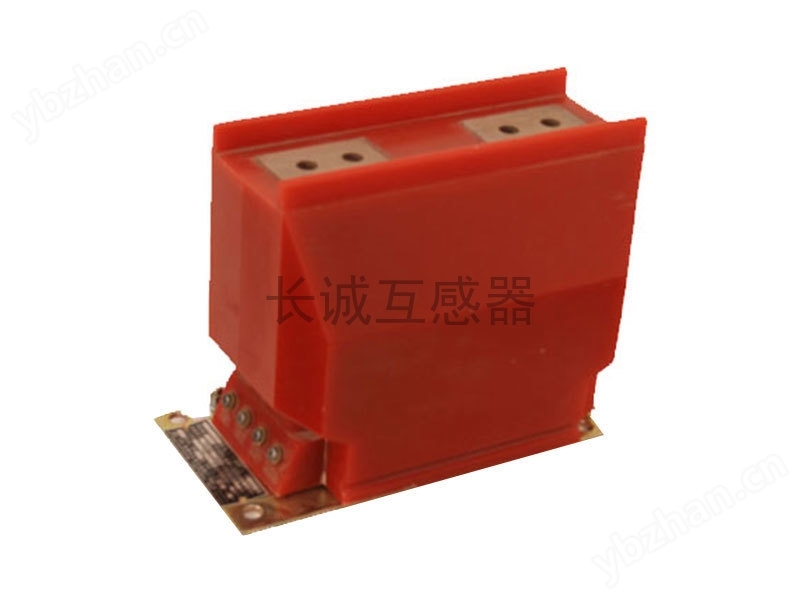

本品为长诚互感器 LZZBJ9-12 户内支柱式电流互感器，整体采用一体式红色环氧树脂真空浇注成型，外观棱角规整、表面光滑密实无气孔裂纹。

顶部设置两块铜质一次接线板，预留安装开孔，适配母线搭接紧固；底部自带金属安装底板，配套二次接线端子排，端子排布清晰、标识刻印规范，便于二次线路接线施工；底座附带产品铭牌，清晰标注型号、变比、准确级、额定负荷等关键信息，整体结构紧凑，专为 KYN28-12 中置柜狭小空间安装设计，装配便捷，柜体布局整齐美观。

二、产品性能

绝缘性能优异：整体环氧树脂全封闭浇注，防潮、防尘、防凝露、耐 Ⅱ 级污秽环境，绝缘稳定，可长期适应配电房温差变化工况，额定绝缘水平 12/42/75kV，满足 10kV 系统耐压、雷电冲击试验要求。

抗短路冲击能力强：具备充足短时热稳定电流、动稳定电流耐受值，电网突发短路时不易变形烧毁，有效抵御故障电流冲击，保障设备与系统安全。

计量保护双适配：可同时实现电能精准计量、线路继电保护双重功能，计量绕组精度误差小，保护绕组拐点参数达标，计量结算精准、保护动作可靠。

运行稳定性高：铁芯选材优良，空载损耗低、温升控制合理，长期连续运行噪音小、发热低，故障率低，适配 50Hz 工频交流配电系统。

三、用材配置

绝缘主体：高纯度环氧树脂真空整体浇注，固化致密，绝缘强度高、机械抗冲击性强。

铁芯：优质取向硅钢片叠绕成型，磁导率高、损耗低，保证变比精度与线性度。

绕组导线：无氧紫铜漆包线绕制，导电性能佳、耐高温、抗氧化，线圈匝数排布规整，工艺一致性好。

一次导电排：加厚紫铜镀锡接线板，载流能力充足，不易发热氧化，螺栓连接紧固牢靠。

安装底板与紧固件：冷轧镀锌钢板 + 防锈螺栓，防锈耐腐蚀，长期使用不易生锈松动。

四、详细参数表

产品型号：LZZBJ9-12

额定系统电压：10kV（高的工作电压 12kV）

额定频率：50Hz

额定二次电流：标配 5A，可定制 1A

主流准确级组合：0.2S/10P15、0.5/10P10、0.5S/10P20

二次额定负荷：10VA、15VA、20VA、30VA 可选

绕组形式：2 绕组（2S）标配，可定制 4 绕组（4S）

壳体规格：常规 150B，可选 175B、185B 加宽壳体

五、产品用途

电能计量：搭配多功能电表、计量表计，采集高压回路电流，用于供电并网结算、厂区内部用电计量核算，0.2S 级满足高精度并网验收要求。

继电保护：为综保装置、电流继电器提供采样信号，实现过流、速断、零序、差动等保护功能，线路故障时快速跳闸断电，规避电气事故。

电流测量监控：配合测控仪表、电力后台系统实时监测回路负荷电流，便于配电运维巡检、负荷调配。

适用场景：KYN28-12 中置柜、10kV 环网柜、户内配电房、工厂变电站、地产配电室、污水处理厂、轨道交通配电、学校园区配电等 10kV 户内配电工程项目。

六、包装说明

单台的独立包装：互感器外层套防潮保护膜，内部填充防震泡沫缓冲防护，避免运输磕碰、磕碰掉漆、端子变形。

外箱采用加厚瓦楞纸箱封装，多台整箱打包加固，箱体外标注产品型号、数量、防潮小心轻放标识。

每台配套资料袋：内含产品合格证、出厂检验报告、安装尺寸图纸、参数说明书，满足电力报验、入库归档需求；批量订单可按需附带型式试验报告复印件。

物流可发整车、零担、快递，湖南本地可专车送货上门，全程做好防摔防潮防护，降低运输破损率。

七、使用说明

本产品可以户内安装使用，严禁户外露天、潮湿积水环境直接安装。

安装前核对型号、变比、精度等级、绕组数量，确认与图纸需求一致，检查外观无开裂、磕碰破损再进行装配。

利用底部底板螺栓固定在开关柜安装梁上，一次母线牢靠对接顶部一次铜板，接触面平整紧固，防止运行发热。

核心安全要求：二次回路严禁开路，二次接线完成后一端必须可靠接地；二次接线端子紧固，避免虚接打火。

投入运行前核查二次接线极性，通电试运行观察有无异常发热、异响、放电现象；定期巡检接线紧固度与外观状态。

超海拔、特殊污秽环境订货前提前沟通，定制适配版本，避免运行异常。
