LZZBJ9-10互感器 湘潭供应LZZBJ9-10 环氧树脂浇注计量保护CT

LZZBJ9-10 电流互感器 全维度产品介绍

一、产品细节图解析

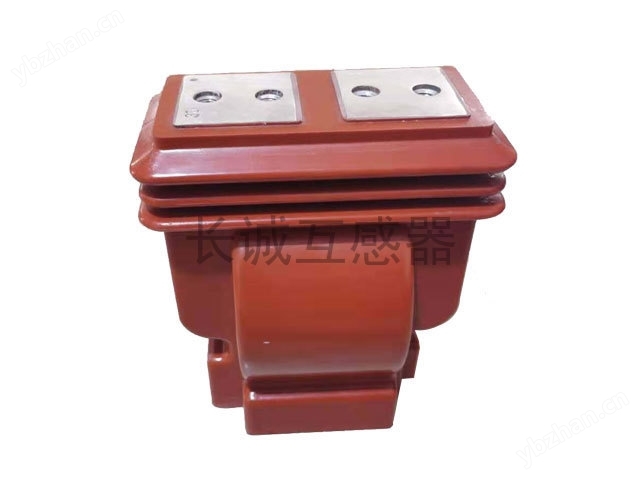

整体结构：采用户内支柱式环氧树脂浇注结构，主体呈方箱形，顶部为一次导体接线端子（双铜排结构，带安装孔），中部为绝缘浇注体，侧面预留二次接线盒安装位置，整体设计紧凑，适配 KYN28 等 10kV 中置柜的狭小安装空间。

绝缘与密封：顶部采用双层台阶式绝缘结构，有效增加爬电距离，提升防污闪能力；浇注体表面光滑无气泡、无裂纹，全密封设计杜绝柜内潮湿、粉尘侵入，长期运行绝缘稳定。

安装与接线：底部为标准安装法兰，预留固定孔位，可直接安装于开关柜隔板；一次侧采用外露铜排端子，便于与母线连接；二次侧接线盒位于侧面，内置接线端子，标注清晰，防止误接。

工艺细节：一次导体与环氧树脂浇注体紧密结合，无空隙、无分层；二次绕组与铁芯封装的，无外露带电部件，安全防护等级高，适配户内高压柜的运行环境。

二、产品性能

绝缘性能：额定绝缘水平 12/42/75kV，工频耐压 42kV/1min、雷电冲击耐压 75kV（峰值），局部放电量低，满足 10kV 系统绝缘安全要求，可长期耐受柜内凝露与粉尘影响。

计量与保护性能：支持 0.2S/0.5S 高精度计量级与 10P10/10P20 保护级双绕组配置，可同时实现电能计量、电流测量与继电保护，误差稳定，保护动作可靠，避免计量偏差与保护拒动。

动热稳定性能：额定短时热电流 31.5kA（1s），动稳定电流 80kA（峰值），可承受系统短路电流的热冲击与电动力冲击，无烧损、变形风险，保障设备安全运行。

耐候与防污性能：全封闭环氧树脂浇注，防潮、防霉、防污等级达 Ⅱ 级，适配户内潮湿、轻度污秽环境，长期运行无性能衰减，使用寿命可达 20 年以上。

三、用材说明

绝缘材质：高品质环氧树脂真空浇注，添加阻燃、抗老化成分，绝缘强度高、防潮防污性能优异，无油无气设计，杜绝渗漏、起火隐患。

绕组与导体：一次导体采用高导电率铜排，二次绕组采用纯铜漆包线分层绕制，匝数均匀，分布电容小，有效降低误差与电磁干扰。

铁芯材质：选用高导磁冷轧取向硅钢片，磁导率高、损耗低，确保计量精度与保护灵敏度，同时降低空载损耗，提升能效。

结构部件：安装法兰采用镀锌钢板，防锈防腐性能优异；二次端子排采用阻燃绝缘材质，防电弧、耐高温，适配开关柜内高温工况。

四、产品用途

核心场景：10kV 户内中置柜（KYN28）、环网柜（XGN）、箱式变电站、配电房配套。

功能定位：电力系统中电流的测量、电能计量与继电保护，为电能表、电流表、保护装置提供精准电流信号，保障电网安全稳定运行。

适配行业：工矿企业、城乡电网、商业建筑、新能源电站（光伏 / 风电）、轨道交通配电系统，特别适配湖南及周边地区潮湿户内环境。
