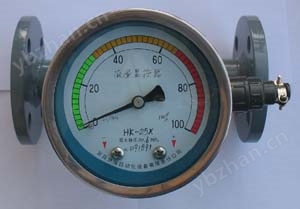

显示流量指示器，油流指示器，显示流量控制器

一、概述：

HK-S型微小流量显示流量指示器，油流指示器，显示流量控制器是观察管道内介质流动情况的必要辅件。通过流量指针指示流量大小，给出报警信号。该仪表广泛用于冷却系统、润滑系统、油压流动监测、供燃料系统、石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体流动反应情况，同时给出报警信号。

二、原理：

微小流量显示流量指示器为磁控行程传感。仪表通过位移变化，使指针随着流量的大小变化，产生示流指示。该仪表设计合理、操作方便、使用寿命长、适应性广且整个装置采用标准化设计，从而保证了本产品性能的稳定可靠；

三、主要指标：

1、流量范围：

2、介质温度：-20～+85℃；

3、显示精度：±4%；

4、受控精度：±4%；

5、触点容量：220AC  1A；

3、使用压力：标准型为0.6MPa，

4、工作介质粘度：＜1×10－3m2/s，高粘度介质或浆液请特殊订货；

5、安装方式：水平安装；前直管段≥10D，后直管段≥5D；

6、压力损失：DN25以下（含DN25）≤0.03MPa，DN25以上≤0.02Mpa；

7、接口连接：管螺纹G或者法兰F（GB9119-88），也可按用户要求生产。

四、选型例范：

选型：HK-S15/10G1/2。选型释义：HK-S～显示流量指示器；15～量程代号；10～流量范围上限；G1/2～连接螺纹尺寸。
