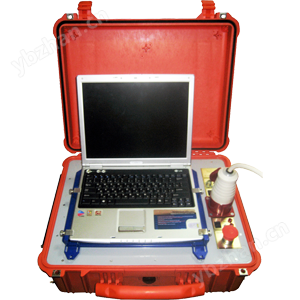

电阻率系统Ω-48
具体成交价以合同协议为准
2025-10-20北京市
- 型号
该企业相似产品
产品简介
描述OMEGA-48是一种多通道电阻率系统，设计用于电阻率层析成像(ERT)技术的垂直电测深(VES)和激发极化(IP)方法
详细信息
描述
OMEGA-48是一种多通道电阻率系统，设计用于电阻率层析成像(ERT)技术的垂直电测深(VES)和激发极化(IP)方法。
技术参数：
| 连接到多芯电缆的测量和电流电极的数量 | 48、多芯电缆由两段组成，每段24个电极，该单元位于中心 |
| 同时测量操作的通道数量 | 1到10。根据协议为每个通道选择一对接收电极 |
| 同时运行的电流线数量 | 1.根据协议选择发射电极对 |
| 电极间距 | 1至10米 |
| 多芯电缆长度 | 50至500米(两段，长度为25至250米) |
| 信号形式 | 具有间歇的规定持续时间的直流双极脉冲 |
| 电源 | 24 V，外部 |
| 工作温度 | -20至+50摄氏度(可选择低至-40摄氏度) |
| 发射机 | |
| 输入通道的数量 | 1条(或2条线)(换向多芯电缆是可能的) |
| 具有间歇的规定持续时间的直流双极脉冲 | |
| 脉冲持续时间 | 0.2048，0.4096，0.8192，1.6384，3.2768，6.5536，13.1072，26.2144，52.4288秒 |
| 负荷比 | 0.2 ..0.5 |
| 输出电压 | 30、100、300、500伏 |
| 负载电阻变化时输出电压的不稳定性 | 1% |
| 输出电流 | 10毫安至5安 |
| 输出能力 | 0.5千瓦(500伏- 1安，100伏- 2安，30伏- 5安) |
| 有功负载上电流切断的时间 | 10 μs |
| 输出端短路保护 | |
| 接收器 | |
| 输入通道的数量 | 1到10对偶极子 |
| 每个通道的输入电阻 | 至少20毫欧姆 |
| 测量信号的范围 | 10 μV至12 V |
| 每个通道的幅度响应 | 至少2至3 μV |
| 即时动态范围 | 至少90分贝 |
| 输入端同相信号的电压 | 12.5 V |
| 主放大器的放大率 | 1, 10, 100, 1000 |
| 适马-德尔塔模数转换器(ADC)的位长 | 24 |
| 同相干扰抑制水平 | 至少80分贝 |
| 频率为45至55和55至65赫兹的工业干扰抑制水平 | 至少80分贝 |
| 工作温度 | 从-20到+50摄氏度(可选择低至-40摄氏度) |
