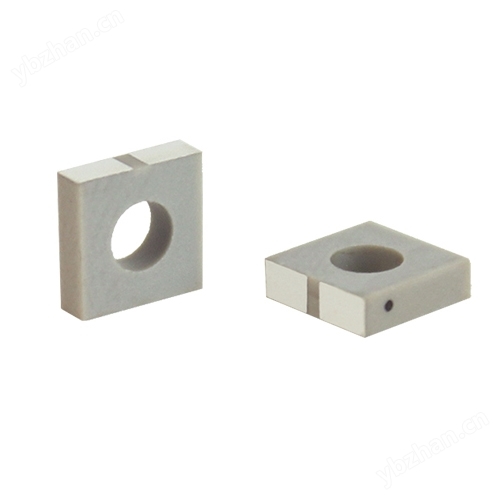

高温压电叠堆陶瓷
具体成交价以合同协议为准
2024-07-30哈尔滨市
- 型号
该企业相似产品
产品简介
高温压电陶瓷是专门为高温及高频率使用环境的应用而设计的，工作温度达200°C。可以通过叠堆的方式来满足不同的位移要求。高温压电叠堆陶瓷
详细信息
高温压电叠堆陶瓷是专门为高温及高频率使用环境的应用而设计的，工作温度达200°C。可以通过叠堆的方式来满足不同的位移要求。
高温叠堆陶瓷分为NAC6024-Hxx及NAC6025-Hxx系列，是为高温及高频使用而设计。工作温度可达200摄氏度，与高频操作，加上高频操作，对于高频高温应用，它是合适的产品。高温叠堆陶瓷促动器可以进行叠堆来满足您特殊要求。NAC6024-Hxx标准产品高度为4-30mm，NAC6025-Hxx标准产品高度为4-50mm，在空载谐振频率可达35kHz，具体取决于叠堆陶瓷的高度。
耐高温
可承受温度200°C，即可在200°C高温下操作或动态工作温度不超过200°C。
加载一定预载力之后可以用于高动态操作
压电陶瓷由于在高频使用下自身会产生一定的热量，热量无法散出会损坏陶瓷，高温陶瓷由于耐受的温度相对于普通陶瓷高，因此使用频率高于普通叠堆压电陶瓷。
粗糙度：Rz 5-10，Ra 0,7-1,3
平面度： +/-10um，取决于尺寸，尺寸越小，平面度高。
两种横截面积
高温叠堆陶瓷分为NAC6024-Hxx及NAC6025-Hxx系列，是专为高温及高频使用而设计。工作温度可达200摄氏度，与高频操作，加上高频操作，对于高频高温应用，它是非常合适的产品。高温叠堆陶瓷促动器可以进行叠堆来满足您特殊要求。NAC6024-Hxx标准产品高度为4-30mm，NAC6025-Hxx标准产品高度为4-50mm，在空载谐振频率可达35kHz，具体取决于叠堆陶瓷的高度。
高温压电叠堆陶瓷 技术参数
型号 | NAC6024-Hxx | NAC6025 | |
长 | 3 | 5 | mm+0.3/-01mm |
宽 | 3 | 5 | mm+0.3/-01mm |
宽度 | 4.8 | 6.8 | |
高度(详见下表) | 4-30 | 4-50 | mm+/-0.2mm或1% |
工作电压 | 200 | 200 | V |
自由位移(详见下表) | 1.81-25.3 | 1.9-45.6 | µm+/-15% |
出力 | 290 | 800 | N+/-20% |
静电容量(详见下表) | 25-350 | 80-1920 | nF+/-15% |
刚度 | 161-11 | 421-18 | N/µm+/-20% |
工作温度 | 200 | 200 | °C |
材料 | NCE46 | NCE46 | |
空载谐振频率 | >250-35 | >250-22 | kHz |
电极 | 丝网印刷银及焊引线 | 丝网印刷银及焊引线 |
型号、高度、位移、电容参数
NAC6024-Hxx系列 | 高度 | 位移 | 静电容量 | NAC6025-Hxx系列 | 高度 | 位移 | 静电容量 |
NAC6024-H04 | 4mm | 1.8µm | 30nF | NAC6025-H04 | 4mm | 1.9µm | 80nF |
NAC6024-H06 | 6mm | 3.6µm | 50nF | NAC6025-H06 | 6mm | 3.8µm | 160nF |
NAC6024-H08 | 8mm | 5.4µm | 80nF | NAC6025-H08 | 8mm | 5.7µm | 240nF |
NAC6024-H10 | 10mm | 7.2µm | 100nF | NAC6025-H10 | 10mm | 7.6µm | 320nF |
NAC6024-H12 | 12mm | 9µm | 130nF | NAC6025-H12 | 12mm | 9.5µm | 400nF |
NAC6024-H14 | 14mm | 10.8µm | 150nF | NAC6025-H14 | 14mm | 11.4µm | 480nF |
NAC6024-H16 | 16mm | 12.6µm | 180nF | NAC6025-H16 | 16mm | 13.3µm | 560nF |
NAC6024-H18 | 18mm | 14.4µm | 200nF | NAC6025-H18 | 18mm | 15.2µm | 640nF |
NAC6024-H20 | 20mm | 16.2µm | 230nF | NAC6025-H20 | 20mm | 17.1µm | 720nF |
NAC6024-H22 | 22mm | 18.1µm | 250nF | NAC6025-H22 | 22mm | 19µm | 800nF |
NAC6024-H24 | 24mm | 19.9µm | 280nF | NAC6025-H24 | 24mm | 20.9µm | 880nF |
NAC6024-H26 | 26mm | 21.7µm | 300nF | NAC6025-H26 | 26mm | 22.8µm | 960nF |
NAC6024-H28 | 28mm | 23.5µm | 330nF | NAC6025-H28 | 28mm | 24.7µm | 1040nF |
NAC6024-H30 | 30mm | 25.3µm | 350nF | NAC6025-H30 | 30mm | 26.6µm | 1120nF |
- | - | - | - | NAC6025-H32 | 32mm | 28.5µm | 1200nF |
- | - | - | - | NAC6025-H34 | 34mm | 30.4µm | 1280nF |
- | - | - | - | NAC6025-H36 | 36mm | 32.3µm | 1360nF |
- | - | - | - | NAC6025-H38 | 38mm | 34.2µm | 1440nF |
- | - | - | - | NAC6025-H40 | 40mm | 36.1µm | 1520nF |
- | - | - | - | NAC6025-H42 | 42mm | 38µm | 1600nF |
- | - | - | - | NAC6025-H44 | 44mm | 39.9µm | 1680nF |
- | - | - | - | NAC6025-H46 | 46mm | 41.8µm | 1760nF |
- | - | - | - | NAC6025-H48 | 48mm | 43.7µm | 1840nF |
- | - | - | - | NAC6025-H50 | 50mm | 45.6µm | 1920nF |
注：安装预紧力一般不超过出力的20%。
