当前工商业光储系统呈一体化、规模化、智能化发展趋势，政策与市场驱动下，光储深度融合成为标配。根据项目规模或各地要求，可采用光储分别独立并网或光储统一并网等方式。系统通过智能调控与防逆流技术，保障光伏余电合规上网、储能放电仅供自用。今天就带大家一起了解下常见的小型分布式光储系统的接入方案（涉及10kV、AC380V和AC220V系统）。

1 并网型光储系统

1.1AC380V并网：光伏储能单独并网，余电不上网

拓扑结构：光伏和储能分别单独并网，设置光伏并网柜和储能并网柜，并网柜按照规范要求安装防孤岛保护和电能质量监测装置，光伏和储能并网柜数据均上传电网。

运行逻辑：光伏优先供负载，ACCU协调控制器控制储能充电；储能满电后，ACCU协调控制器主动降光伏功率，若降光伏功率还不能消除逆流，则由防逆流保护装置断开光伏并网柜，严格防逆流控制。

适用场景：电网严禁余电上网，企业负荷可消纳光伏发电

主要优势：合规、不担心被电网考核。

需要注意：需要设置两套并网柜及保护监测设备，增加并网成本。

1.2AC380V并网：光伏储能共用并网点，余电上网

拓扑结构：光伏和储能共用并网点，设置一个并网柜，并网柜按照规范要求安装防孤岛保护和电能质量监测装置，光伏发电和储能充放电数据均上传电网。（这种并网模式在部分地区可能不符合当地并网要求，具体需要根据报备方案）

运行逻辑：光伏优先供负载，余电充储能，储能满电后余电可上网，光伏自消纳比例不低于60%(具体按照各地电网部门要求)；ACCU协调控制器在余电上网期间禁止储能放电，并调节光伏逆变器禁止光伏在谷电价时段余电上网，避免触及全年自消纳比例考核。

适用场景：当地电网友好，余电上网收益高。

核心优势：接线简单，节省成本。

需要注意：控制逻辑复杂，需区分光伏与储能功率流向，禁止储能放电上网。

1.3AC380V并网：光伏储能多点分散并网，自发自用，余电不上网

拓扑结构：光伏和储能在园区内采用多点分散并网，就地设置并网柜，并网柜按照规范要求安装防孤岛保护和电能质量监测装置，并网柜数据上传电网，自发自用，余电不上网。

运行逻辑：光伏优先供负载，余电充储能，储能满电后ACCU协调控制器主动降光伏功率，若降光伏功率还不能消除逆流，则由防逆流主机给从机发命令依次断开光伏并网断路器，严格防逆流控制。防逆流主机安装在进线柜，监测进线逆功率，通过光纤连接安装在并网柜的从机，从机接收主机命令执行分合闸操作控制逆功率。

适用场景：大面积园区，光伏并网点多且分散，距离远

核心优势：合规并网，就地消纳，避免逆功率考核。

需要注意：需铺设防逆流控制光纤网络。

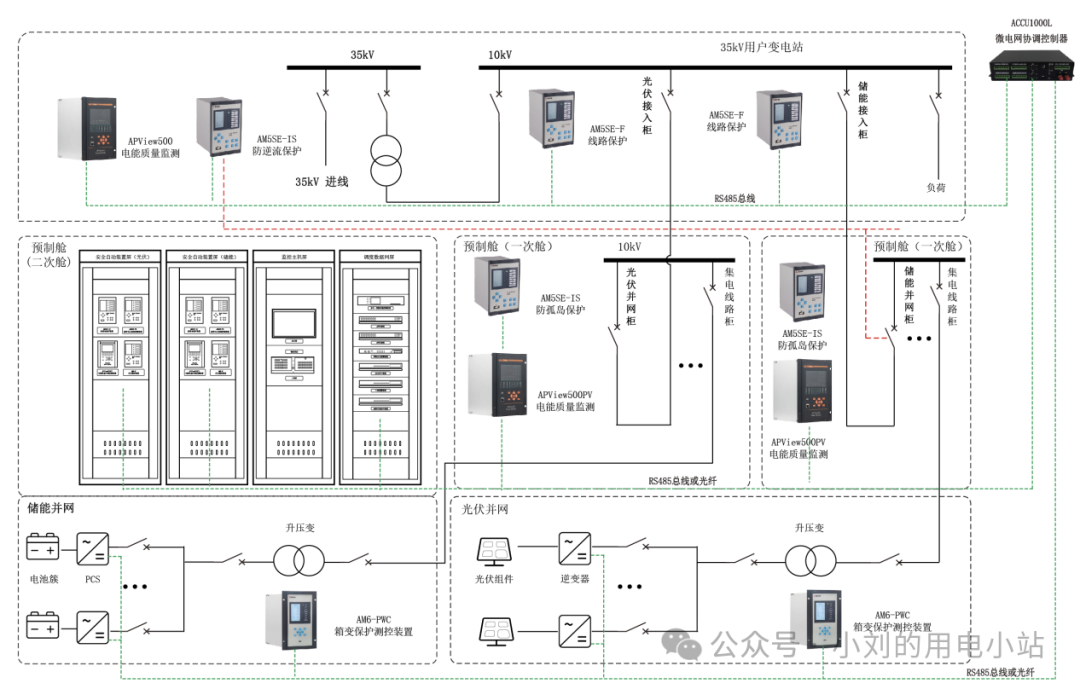

1.4AC10kV并网：光伏、储能10kV单独并网，自发自用，余电不上网

拓扑结构：光伏和储能分别升压至10kV并网，并网柜按照规范要求安装防孤岛保护和电能质量监测装置，并网柜数据上传电网调度系统，接受电网调度，自发自用，余电不上网。

运行逻辑：光伏优先供负载，余电充储能，储能满电后ACCU协调控制器主动降光伏功率，若降光伏功率还不能消除逆流，则由防逆流保护断开光伏并网断路器，严格防逆流控制。

适用场景：负荷稳定园区，光伏安装容量大。

核心优势：合规并网，就地消纳，避免逆功率考核。

需要注意：光伏和储能数据均需上传调度系统，接受电网调度，成本较高。

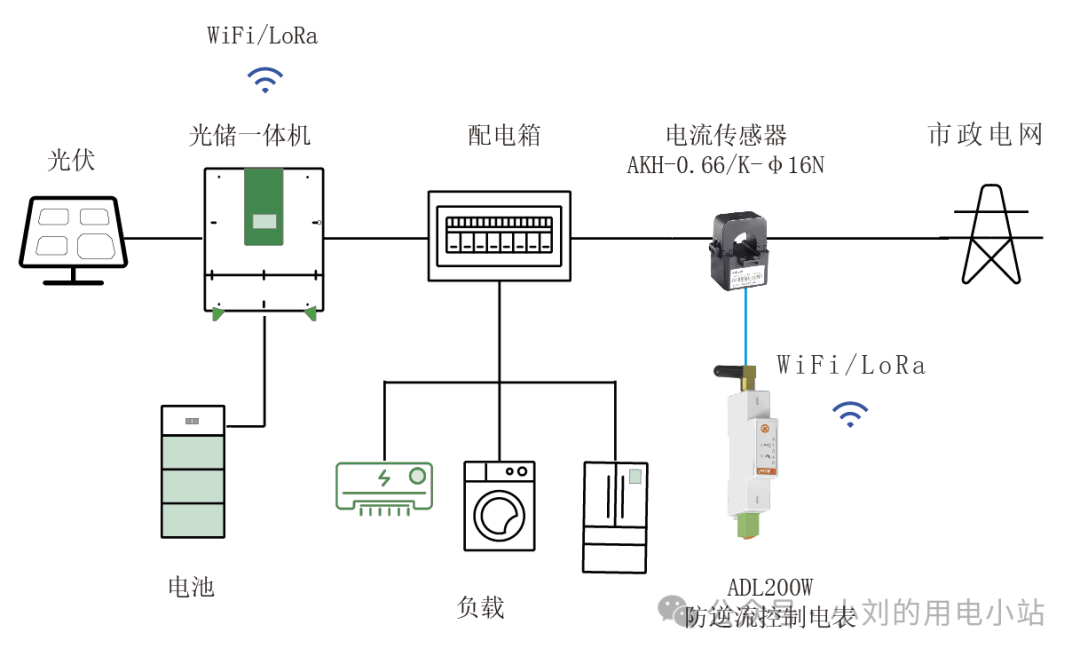

1.5光储一体机：户用光储一体化系统，自发自用，余电不上网

拓扑结构：光伏和储能均接入光储一体机，光伏自发自用，余电不上网。

运行逻辑：光伏优先供负载，余电充储能，在进线处设置防逆流监测仪表，防逆流监测仪表和光储一体机通过WIFI或LoRa通信，控制光储一体机功率输出防止向电网送电。

适用场景：户用或小型建筑。

核心优势：安装接线简单，投资小

1.6光储柴一体柜：并/离网切换

拓扑结构：光储柴一体化柜中光储为直流耦合型，光伏通过DC/DC 变换器接入直流母线，储能通过高压箱接入直流母线，统一通过PCS接入交流母线。市电和柴发通过ATS接入，进行电网和柴发两个主电源之间的切换。

运行逻辑：供电的优先顺序为：光伏发电（储能备电完成后）＞电网＞储能供电＞柴发。并网模式下，电网正常供电，并网模式主要储能优先备电和防逆流下的新能源消纳。ATS检测到电网故障停电，自动切换到柴发转为离网模式，PCS转为V/F运行模式，PCS 作为主电源单独带负载，当EMS监测到储能电池电量过低时，下发指令启动柴发。

适用场景：弱电网区域。

核心优势：安装接线简单，集成度高。

2 关键二次保护控制设备

安科瑞为分布式光伏和储能系统并网提供防孤岛保护、电能质量监测、防逆流保护和调控以及电力调度对接功能，实现有功功率/无功功率控制、发电预测、频率电压紧急控制等等，实现分布式场站可观、可测、可调、可控“四可”要求，为光储一体化电站安全、合规运行提供系统保障。

名称	型号	功能	应用
协调控制器	ACCU-1000L	数据采集、协议转换、数据存储、新能源策略控制功能等，嵌入式linux系统，可靠性高。	采集数据、策略控制
防孤岛保护	AM5SE-IS	保护电力系统的稳定运行，电网停电时能迅速切断进线断路器，防止孤岛模式向电网反送电，保障电力设备和人员的安全。	光伏、储能并网柜
电能质量监测装置	APView400	实时监测电压偏差、频率偏差、三相电压不平衡、电压波动和闪变、谐波、电压暂升/暂降/短时中断、电压电流瞬态监测等电能质量	光伏、储能并网柜
防逆流保护	AM5SE-IS	对于余电不上网分布式光伏场站提供逆流检测和保护功能，当逆流功率达到设定值2s内切断光伏和储能并网柜，防止逆流，当逆流消除并满足条件后自动合闸并网柜。	进线柜
主从防逆流装置	AM6-PV	分为防逆流主机和从机，主机安装在进线柜检测逆功率，通过光纤和从机通信，从机安装在并网点，接收主机命令合分光伏并网断路器实现防逆流。	进线柜、并网柜
电能质量在线监测装置	APView500PV	实时监测电压偏差、频率偏差、三相电压不平衡、电压波动和闪变、谐波、电压暂升/暂降/短时中断、电压电流瞬态监测等电能质量，记录各类电能质量事件，记录事件发生前后的波形，辅助用户分析电能质量，满足电能质量监测	进线柜

多功能仪表	ADL400	三相电流、电压、分时电能，复费率设置，适用多个时段费率，内置分断开关，可分断80A以内三相电流。	馈线柜
防逆流检测电表	ADL200M	ADL200M/ADL400M系列交流防逆流电表，分别支持单相和三相应用，适用于户用光储的各类防逆流场景，50ms功率快速刷新，能实时联动逆变器调节发电量，实现防逆流控制，避免电能倒送，保障电网安全与用户合规。	户用防逆流控制

3 智慧能源管理平台

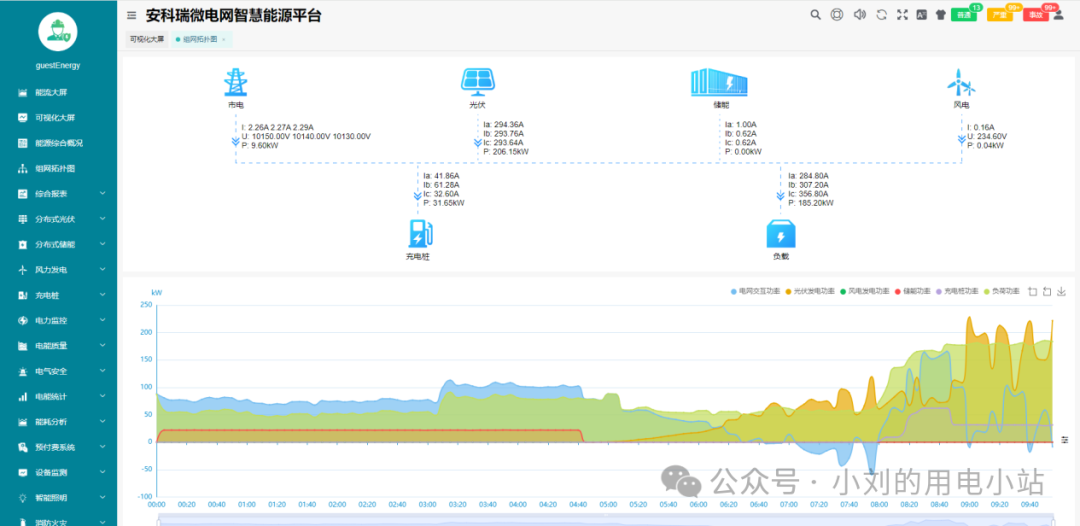

AcrelEMS3.0智慧能源管理平台采用B/S架构，满足分布式光伏、储能系统以及电动汽车充换电设施等接入和协调控制需求。平台采用“1+N”设计，可以接入数量众多的分布式场站数据，将分布式光伏、储能系统、可控负荷等聚合在一起，结合发电预测、负荷预测、电价波动、电网调度指令等情况，灵活调整微电网控制策略并下发给储能、可调负荷等系统，采用“云-边-端”协同策略控制，保障微电网合规并网、高效运行。
