阀位回讯反馈装置72-16567-A4磁阀回讯开关作为工业控制中应用广泛的流体通断控制元件，其阀位状态的准确反馈直接决定了整个控制系统的逻辑准确性与量产安全性，如果阀位信号反馈出现偏差或失效，轻则导致量产流程紊乱，重则引发安全事故，造成不可挽回的损失。传统的阀位反馈装置多采用机械接触式限位结构或者普通干簧管开关，不仅存在机械磨损快、使用寿命短的问题，还容易受到工业现场粉尘、油污、水汽等污染物的影响，信号稳定性差，维护成本居高不下，已经难以满足高负荷、高频率、高可靠性要求的现代化工业量产需求。在此行业背景下，72-16567-A4磁性接近式磁阀回讯开关作为一款高性能阀位信号反馈装置，凭借其非接触检测的技术优势，逐步在多个很高工业场景得到推广应用。该装置是专门针对工业自动化量产线、物料搬运设备以及流体控制阀组开发的位置检测反馈产品，依托成熟的磁感应技术实现非接触式阀位检测，从原理层面避免了传统接触式装置的固有缺陷，上市以来已经广泛应用于汽车焊接量产线、自动化立体仓库堆垛机、快递分拣输送线以及化工流体控制管路等多个领域，产品稳定性经过了长时间的市场验证，得到了下游用户的普遍认可。

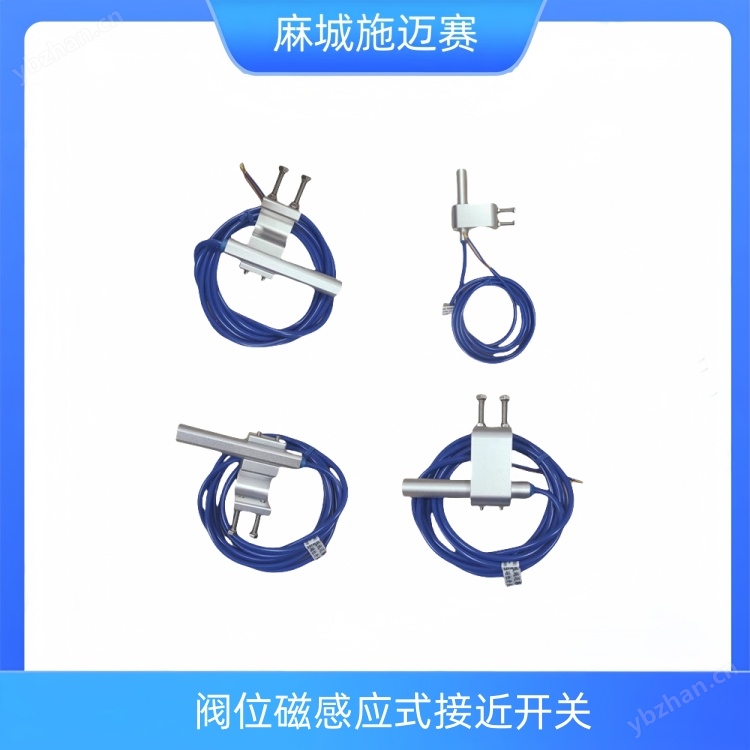

阀位回讯反馈装置72-16567-A4磁阀回讯开关

核心工作原理

72-16567-A4属于常开型磁敏电感式接近开关，核心检测原理基于经典的法拉第电磁感应定律，整体信号触发逻辑清晰稳定。装置内部集成了高精度的高频振荡电路与专用感应线圈，在日常待机状态下，振荡电路保持稳定的振荡状态，输出晶体管处于截止状态，向控制系统输出低电平信号，表示阀门处于初始预设位置。当电磁阀完成动作切换，配套的磁性触发块跟随阀杆移动到开关的预设感应范围内时，磁性介质会改变感应线圈周边的磁场分布，进而导致线圈电感量发生可检测的规律性变化，这一变化会直接改变高频振荡电路的振荡状态，使振荡停止；经过内部整形放大电路对信号进行处理后，会触发输出晶体管改变导通状态，向控制系统输出高电平到位信号，控制系统接收到信号后即可确认阀位已经完成切换，进入下一步量产流程。当磁性触发块随阀杆移动离开检测范围后，线圈电感量会恢复到初始状态，振荡电路恢复原有振荡状态，输出晶体管自动回到截止状态，信号完成复位，等待下一次动作检测。

核心技术优势

和传统的阀位反馈装置相比，72-16567-A4具备多项显著的技术优势：一，全固态结构无机械触点，可靠性更高。和传统干簧管磁控开关不同，该装置采用全固态晶体管输出方案，内部没有任何机械活动触点，从原理上避免了触点磨损、老化以及电弧产生的问题，非常适合高频次动作的工业应用场景，使用寿命比传统装置提升3倍以上。第二，检测距离远，抗干扰能力强。和普通电感式接近开关相比，该装置针对磁性触发场景做了专门的电路优化，有效检测距离比普通产品提升50%以上，可以适配更大的安装误差，降低现场安装调试的难度；同时针对工业现场常见的电磁干扰、温度变化干扰做了针对性优化，抗干扰能力更强，可以适应各类复杂恶劣的工业环境。第三，非接触检测无磨损，使用寿命长。装置依托磁感应原理实现非接触检测，整个检测过程不会和运动的阀杆产生任何机械接触，因此不受检测对象表面污染物的影响，也不存在机械磨损的问题，整体寿命远高于传统接触式检测器件，大幅降低了装置更换与维护的成本。

从目前行业应用情况来看，72-16567-A4磁阀回讯开关已经在多个核心工业领域得到了规模化应用，不同场景下的实际表现均达到了预期要求：

一，汽车自动化焊接量产线领域。汽车焊接量产线是工业自动化领域对设备可靠性要求很高的场景之一，量产线承担着高频次的工件搬运、夹紧、焊接作业，大量气动控制阀门需要很准反馈阀位状态，一旦阀位信号出错，就会导致焊接位置偏差，甚至造成焊机与工件碰撞，引发设备损坏的重大事故。在某主流合资车企的焊接量产线改造项目中，原来使用的传统机械接触式回讯开关平均每6个月就会因为触点磨损出现信号失效问题，每年仅该类部件的更换成本就超过12万元，还多次因为突发故障导致量产线停机，造成不小的量产损失。更换为72-16567-A4磁阀回讯开关后，经过三年的连续运行跟踪，所有装置没有出现一例信号失效故障，不仅消除了该环节的故障隐患，还每年节省了近10万元的维护更换成本，得到了企业量产与设备部门的高度认可。

第二，自动化立体仓库堆垛机领域。堆垛机是自动化立体仓库的核心搬运设备，需要24小时不间断进行货物出入库作业，其升降与行走机构的位置限位以及货叉伸缩的位置检测都需要很准的回讯开关支持，传统装置的高故障率经常导致堆垛机停机，影响整个仓库的出入库效率。某电商物流枢纽的自动化立体仓库共有28台堆垛机，原来使用普通干簧管回讯开关，平均每月都会出现2-3次故障，每次故障排查修复都需要1-2小时，严重影响快递分拣配送效率。更换72-16567-A4装置后，一年多的运行时间里仅出现1次安装松动导致的信号异常，紧固后恢复正常，没有出现任何产品本身的质量故障，堆垛机的整体运行故障率下降了80%以上，有效保障了仓库的运转效率。

第三，化工流体控制管路领域。化工量产现场环境恶劣，管路中多存在腐蚀性介质，现场也布满粉尘、油污，并且存在一定的电磁干扰，对阀位反馈装置的环境适应性要求很高。某大型化工企业的流体控制管路原来使用的普通接近开关，经常因为现场油污覆盖、温度变化出现检测失效，每年需要多次停机清洗更换。应用72-16567-A4装置后，因为其非接触检测不受表面污染物影响，抗温变干扰能力强，连续运行两年多没有出现异常，大大降低了化工现场的维护工作量，也提升了量产过程的安全性。

应用过程中的问题与优化建议

在实际推广应用过程中，我们也发现了一些可以优化提升的点：首先是产品安装调试的很准化程度有待提升。目前部分现场安装人员对该产品的感应距离参数理解不到位，存在磁性触发块安装位置偏离感应范围的问题，导致信号触发不灵敏，后续需要进一步改善安装指引文件，增加典型场景的安装尺寸示例，方便现场人员快速完成调试。其次是产品的价格比传统普通开关偏高，部分对成本敏感的中小型项目推广存在一定阻力，后续可以针对中小型客户推出简化版配置，在保证核心性能的前提下降低成本，提升产品的市场覆盖范围。是部分恶劣低温或者恶劣高温场景下，产品的电感参数会出现微小漂移，虽然不会影响正常使用，但长期运行存在潜在隐患，建议研制部门可以针对改善温度场景做进一步的参数优化，拓展产品的适用范围。

位置检测与限位控制是保障量产流程稳定运行的核心环节，检测器件的性能直接决定了量产线的运行效率、故障率与维护成本。传统机械式限位开关存在接触磨损、寿命短、抗干扰能力弱等痛点，已经逐渐无法适应高频次、高负荷的工业量产场景。磁性接近式限位开关依托磁感应原理实现非接触式检测，不受检测对象表面污染物影响，无机械磨损，使用寿命远高于传统检测器件，目前已经成为工业位置检测领域的主流技术方向。传统的阀位反馈主要采用机械式限位开关，这种结构是通过阀杆直接顶压开关的滚轮或者摆杆，触发开关动作输出信号。这种传统结构虽然原理简单，但是存在诸多难以解决的痛点：首先是接触磨损，每次阀门动作都会造成开关触点和触发机构的磨损，长期使用后容易出现接触不良、触发位置偏移等问题，需要频繁校准和更换；其次是防护性能差，传统机械式开关的密封结构难以应对潮湿多尘的工业环境，粉尘进入摩擦部位会造成卡滞，水汽进入会造成触点锈蚀，导致装置失效，是安装调试难度大，传统机械式限位开关需要很准调整触发位置，对安装精度要求很高，后期一旦出现位置偏移，重新校准也需要花费大量时间。

磁阀回讯开关72-16567-A4阀位信号反馈装置作为一款高性能的阀位信号反馈装置，其技术原理先进，产品性能稳定，适配场景广泛，满足现代工业自动化量产对阀位反馈的高可靠性要求，和传统产品相比具备非常明显的综合优势，虽然在推广过程中存在一些小问题，但整体瑕不掩瑜。首先要继续聚焦汽车制造、智能物流、化工自动化等高要求工业场景，进一步扩大产品的应用份额，打造更多应用案例，发挥标示范带领作用；其次要加强对下游用户与安装方的技术培训，提升现场安装调试的准确性，充分发挥产品的性能优势；要结合市场反馈不断优化产品设计，降低成本，拓展适用场景，让这款高性能产品能够服务更多工业自动化领域，为提升我国工业量产的自动化水平与稳定性贡献力量。
