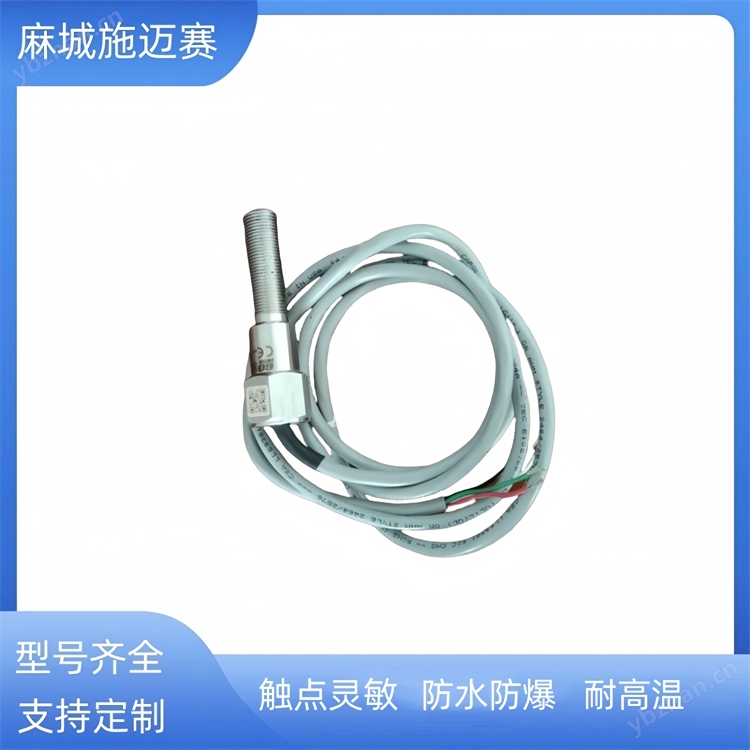

磁感应接近开关JKM01+JKT21-FC0Y40E 磁性接近开关在现代工业自动化控制体系中，位置检测与状态感知是保障量产流程稳定运行的核心环节，磁感应接近开关作为非接触式检测器件，凭借其稳定可靠的性能、快速的响应效率，已经成为冶金、矿山、机械制造、物流运输等多个领域常用的关键传感部件。JKM01+JKT21-FC0Y40属于磁感应式接近传感器组合，整体由传感单元JKM01与触发单元JKT21-FC0Y40E两部分组成，是专为复杂工业场景设计的无源检测方案，区别于传统有源接近开关，该组合无需为传感单元单独供电，依托磁信号感应原理实现开关信号输出，在特殊工况下具备突出的适配性。本次汇报聚焦JKM01+JKT21-FC0Y40E无源接近传感器组合，从产品特性、工作原理、实际应用场景、性能测试表现、优化方向等多个维度展开全面总结，为后续该产品的推广应用与技术迭代提供参考依据。

技术指标
4、开关与控制磁钢有效距离：≥115mm
5、开关与磁钢大相对运动速度：15M/S
6、开关可靠动作次数KYCX--1型100000 kycx--10型100000
五、使用环境
1、环境温度：-20°C +50°C
2、环境湿度：95+（-）3%(环境温度25°C)
3、海拔高度：〈2000M
JKM01+JKT21-FC0Y40E是自动化技术发展中的一种新型开关，本开关抗力强，适用于煤矿井下无瓦斯、煤尘恶劣危险场所使用，作为井筒提升机减速点，限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机，播台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门，接近开关用于检测固定在被测物体上的永磁体，感知位置接近情况。当被测永磁体或物体接近到开启要求距离（可定），输出开关信号或者指示灯亮，由于采用非接触式检测，具有高速、长寿，高可靠性；在潮湿腐蚀性环境中，或有可燃（爆）气体中，都能稳定工作的特征.

磁感应接近开关JKM01+JKT21-FC0Y40E磁性接近开关外壳采用黄铜镀镍工艺，既保证了结构强度，又具备良好的抗腐蚀能力，能够适应多油、多尘的恶劣工业环境；感应面采用/ABS复合材质，具备优异的绝缘性能与抗冲击性，防护等级达到IP67，可以承受日常量产中的喷水冲洗与粉尘侵入，适用工作温度范围覆盖-20℃到+70℃，可以满足绝大多数常规工业场景的温度要求，特殊定制版本还可拓展至更高耐温区间，适配高温冶炼等特殊环境。产品标配2米长度缆线，支持定制加长规格，检测距离可根据实际需求调整为10mm或15mm，输出方式支持常开（NO）与常闭（NC）两种可选模式，设定距离范围灵活可调，接线方式支持直流两线、交流两线，适配多数主流控制系统的接线需求。

性能参数方面，该产品漏电流控制精度突出，直流两线模式下漏电流≤0.8mA，交流两线模式下≤1.7mA，工作频率可达200Hz，响应速度快，可以满足高速运动部件的检测需求；自带短路、反极性、过载三重保护，即使出现接线失误或负载异常情况，也能很大程度保护产品本身不被烧毁，温度漂移控制在±10%以内，在温差波动较大的环境中依然可以保持稳定的检测精度，不会因温度变化出现误触发或检测失效问题。

工作原理分析

JKM01+JKT21-FC0Y40E作为磁感应接近开关，依托电磁感应原理实现非接触式检测，其核心感应元件为密封在玻璃管内的高导磁合金簧片，玻璃管内部填充惰性气体，避免簧片氧化锈蚀，延长产品使用寿命。两个簧片末端镀金作为接触触点，日常状态下保持分开，当带有磁铁的触发单元JKT21-FC0Y40E移动至检测区域，簧片所处位置的磁感应强度达到动作阈值后，两片簧片因磁吸力作用相互吸引，触点导通，整个电路回路接通，输出导通信号；当触发单元远离，磁场强度减弱至复位阈值后，簧片依靠自身弹力重新分开，触点断开，电路回路切断，输出断开信号。

作为无源磁感应接近开关，该组合很大的技术特点是无需为传感单元供电，仅依靠触点通断改变电路状态，相比有源霍尔式接近开关，接线更加简单，功耗极低，同时可以适应断电工况下的位置检测需求，尤其适合在一些无法布置供电线路的特殊场景中使用。区别于传统接触式行程开关，该产品实现非接触检测，检测过程中不会对被测部件造成磨损，也不会因频繁碰撞出现机械疲劳或部件松动，使用寿命可达百万次以上，远高于传统机械开关，大幅降低了后期维护更换的成本。

实际应用场景与适配优势

结合该产品的技术特性，JKM01+JKT21-FC0Y40E目前已经在多个工业领域完成落地应用，不同场景下的适配优势十分明显：

一，矿山给煤机与输送设备限位检测。矿山工况环境震动大、粉尘多，同时存在防爆要求，传统接触式行程开关容易因粉尘侵入、震动碰撞出现故障，维护频率高，存在安全隐患。JKM01+JKT21-FC0Y40E具备IP67防护等级，抗震动性能优异，无源设计降低了电路打火风险，适配隔爆设计要求，将触发单元安装在给煤机斗提机的移动臂上，传感单元安装在限位位置，当移动臂运行至限位位置时，触发开关动作，输出停止信号，避免给煤机超行程运行，实际应用数据显示，采用该产品后，限位故障发生率降低了80%以上，维护周期从原来的每月一次延长至每半年一次，大幅提升了输送系统的稳定性。

第二，连铸设备位置检测。冶金连铸场景环境温度高，存在较强的磁场干扰，普通电感式接近开关容易受高温与强磁影响出现误触发。该产品为四线制耐高温抗强磁版本，可以承受180℃以内的长期工作温度，磁场穿透能力强，能够穿过非磁性金属外壳完成检测，不会被环境中的杂散磁场干扰，在连铸辊位置限位检测中，可以稳定输出信号，保障连铸流程连续运行，减少因检测故障导致的停机停产损失。

第三，自动化量产线工位定位与计数。在汽车零部件装配量产线、包装量产线上，需要对工位移动的工件进行定位计数，JKM01+JKT21-FC0Y40E200Hz的工作频率可以适配量产线高速移动的检测需求，响应速度快，计数精度达到100%，不会出现漏计或多计问题，非接触设计不会阻挡工件移动，不影响量产线运行节奏，安装灵活，可以嵌入量产线导轨侧面，不占用额外量产空间。

第四，PLC控制系统位置信号采集。该产品输出状态支持常开、常闭模式，输出兼容NPN与PNP主流格式，接线方式灵活，可以直接接入PLC控制器的IO模块，作为位置控制的触发信号，替代传统接触式开关后，信号采集的稳定性明显提升，不会因触点接触不良出现信号丢失问题，降低了PLC控制系统的故障点，提升了整个自动化系统的可靠性。

 存在问题与优化方向

在测试与应用过程中，我们也发现该产品目前存在一些可以优化的方向：首先，当前产品的很大检测距离仅为15mm，对于一些需要大检测距离的场景，适配性不足，后续可以开发超远距离版本，将检测距离拓展至30-50mm，适配更多场景需求；其次，当前产品仅支持常规温度范围，对于100℃以上的高温场景，需要定制特殊耐温版本，交付周期较长，后续可以很准耐高温系列产品，缩短交付时间；当前产品未自带方向检测功能，对于需要区分运动方向的场景，需要搭配两个传感器使用，后续可以参考TCK系列磁性开关的方向检测技术，开发带方向识别功能的版本，进一步拓展产品应用范围。

 JKM01+JKT21-FC0Y40E磁性接近开关凭借无源设计、稳定可靠的性能、优异的环境适应性以及突出的性价比，已经在多个工业场景验证了其使用价值，能够很好地替代传统接触式行程开关与进口同类型产品，满足国内工业自动化领域对高性价比磁感应传感器的需求。后续建议进一步拓展该产品在矿山、冶金、汽车制造等核心领域的推广力度，针对不同行业的特殊需求开发定制化版本，改善产品系列，同时优化量产工艺，进一步提升产品稳定性，降低量产成本，为国内工业自动化产业发展提供高性能的核心传感部件支撑。
