倾斜开关STCW-20/GJY防堵倾斜开关是用不锈钢链条吊在料斗内，随着投入物料的增加，当开关部分倾斜约20度时，料流内部的开关为就会动作并输出接点信号。倾斜开关耐磨性较强而且牢固，广泛用于检测固体（如粉体、粒体、块体）料仓或中转料槽的上限料位。散状物料的存储与输送是贯穿多个行业的核心环节。从矿山开采后的矿石暂存，到粮食加工中的谷物仓储，再到水泥量产的原料配料，料仓、料斗等容器内物料的位置监测，直接关乎量产效率、设备安全与产品质量。倾斜开关在料斗内，随着投入物料的增加，当开关部分倾斜约17度时，料流内部的开关为就会动作并输出接点信号。倾斜开关铸铁结构，耐磨性较强而且牢固，广泛用于检测散状物料（如粉体、粒体、块体）料仓或中转料槽的上限料位。 料位检测技术，正是保障这一环节稳定运行的关键支撑。早期的料位检测手段较为原始，工人通过观察料仓窗口、敲击罐体听声等方式判断物料余量，不仅效率低下，还存在的安全隐患。随着工业自动化的发展，各类料位检测设备应运而生，包括电容式、超声波式、雷达式等。然而，这些技术在面对恶劣工况时，往往暴露出各自的局限性：电容式易受物料湿度影响，超声波式在粉尘环境中信号衰减严重，雷达式则对物料介电常数有较高要求。在这样的背景下，机械式倾斜料位计凭借其结构简单、可靠性高、适应恶劣环境等优势，成为众多工业场景的选择。其中，STCW-20/GJY称量斗倾斜开关，更是凭借很好的性能设计，在同类产品中脱颖而出，成为工业料位检测领域的“隐形卫士”。

STCW-20/GJY的结构设计：简约中的精密之道

STCW-20/GJY称量斗倾斜开关采用经典的机械式摆锤结构，看似简单的设计背后，凝聚着工程师对工业场景的深刻理解与对细节的把控。其核心组件主要包括不锈钢摆臂、精密轴承、微动开关以及不锈钢压铸外壳。

核心组件的匠心设计

1. 不锈钢摆臂：作为开关的感应部件，摆臂选用高强度不锈钢材质，不仅具备出色的抗腐蚀能力，能在酸碱环境中长久工作，还拥有足够的机械强度，可承受物料的长期冲击与磨损。摆臂的长度与重量经过很准计算，确保在预设倾斜角度下能灵敏触发开关动作，同时避免因物料轻微晃动而产生误触发。

2. 精密轴承：轴承是摆臂灵活转动的关键。STCW-20/GJY采用进口精密轴承，配合特殊的润滑工艺，确保摆臂在长期使用过程中转动顺畅，不会出现卡滞现象。即使在-30℃的低温环境下，轴承仍能保持良好的润滑性能，保障开关的稳定运行。

3. 微动开关：这是开关的信号输出核心。STCW-20/GJY配备的微动开关触点容量达到AC 250V/5A，可直接驱动中小功率交流接触器，无需额外加装中间继电器，简化了电路设计，降低了故障点。同时，开关经过10万次以上疲劳测试，触点磨损量小于0.1mm，确保了超长的使用寿命。

外壳与防护：恶劣环境的坚固屏障

设备的外壳设计直接决定了其对恶劣环境的适应能力。STCW-20/GJY的外壳采用不锈钢压铸工艺制成，整体结构坚固耐用，能承受强烈的冲击与振动。外壳表面经过特殊处理，具备的抗腐蚀性能，可在潮湿、多尘、酸碱等恶劣环境中长久使用。

更为重要的是，该产品符合IP65防护等级。IP65意味着设备防止外物侵入，且可承受猛烈的喷水冲击，即使在露天环境或冲洗作业中，也能有效保护内部组件不受损害。这一防护等级，使得STCW-20/GJY能够胜任矿山、冶金、化工等众多高污染、高湿度行业的料位检测任务。

安装方式：灵活适配多样场景

为了适应不同类型的料仓与安装环境，STCW-20/GJY提供了两种安装方式：法兰安装与螺纹安装。法兰安装采用DN50法兰，适用于料仓顶部的固定安装，安装稳固，密封性好；螺纹安装则采用M20×1.5螺纹，安装更为简便，可根据实际需求灵活调整安装位置。

无论是哪种安装方式，厂家都配备了的安装附件，用户只需按照说明书进行简单操作，即可完成设备的安装与调试。这种灵活的安装设计，地拓展了STCW-20/GJY的应用场景，使其能轻松适配各种复杂的工业现场。

工作原理：化繁为简的智慧逻辑

STCW-20/GJY称量斗倾斜开关的工作原理基于基本的重力感应，却能实现很准的料位检测，体现了化繁为简的工业智慧。

当设备安装在料仓或料斗内时，摆臂自然下垂，此时微动开关处于初始状态。随着物料不断投入料仓，料位逐渐上升，当物料堆积到一定高度时，会对摆臂产生侧向推力。当料仓内的物料使摆臂倾斜角度超过预设阈值（出厂默认设置为20°，可调范围为15°-25°）时，摆臂在重力作用下发生偏转，触发内部的微动开关，使其触点状态发生改变，输出无源干接点信号。

这个信号可直接传输给PLC、DCS等控制系统，或直接驱动报警装置、给料设备等。当料位下降，摆臂恢复到垂直位置时，微动开关自动复位，信号恢复正常。

值得一提的是，STCW-20/GJY的触发角度可调范围为15°-25°，用户可根据物料的特性、料仓的形状等实际情况，灵活调整触发角度，实现个性化的料位检测需求。例如，对于流动性较好的粉体物料，可将触发角度调至较小值，确保料位检测的灵敏度；对于大块物料，则可适当增大触发角度，避免因物料偶然碰撞而产生误触发。

关键技术参数：性能优势的硬核支撑

一款工业产品的性能，终要通过技术参数来体现。STCW-20/GJY在多项关键技术参数上，都展现出了优于同类产品的性能优势。

角度灵敏度：很准把控的核心

STCW-20/GJY的触发角度可调范围为15°-25°，出厂默认设置为20°，其角度公差控制在±2°以内，优于同类产品的±3°公差。这意味着，当料位达到预设高度时，开关能在更很准的角度范围内触发动作，有效避免了料位检测的误差，确保量产过程的很准控制。

机械寿命：持久耐用的保障

经过10万次以上疲劳测试，STCW-20/GJY的触点磨损量小于0.1mm，这一数据远超行业平均水平。在实际工业应用中，即使每天触发数十次，开关也能连续工作数十年而无需更换，地降低了设备的维护成本与停机时间。

响应时间：实时监测的关键

从倾斜到信号输出的延迟不超过80ms，这一快速响应能力确保了料位变化能被及时检测并反馈给控制系统。在一些需要实时控制料位的量产环节，如配料系统、定量包装等，快速的响应时间能有效避免物料溢出或供应不足的情况发生，保障量产的连续性与稳定性。

环境适应性：全工况的可靠运行

STCW-20/GJY能在-30℃~100℃的环境温度范围内稳定工作，这使得它不仅能在北方寒冷的冬季正常运行，也能在高温的冶金车间、烘干设备旁发挥作用。同时，IP65的防护等级，让它无惧潮湿、多尘、酸碱等恶劣环境，成为工业量产中真正的“全天候”设备。

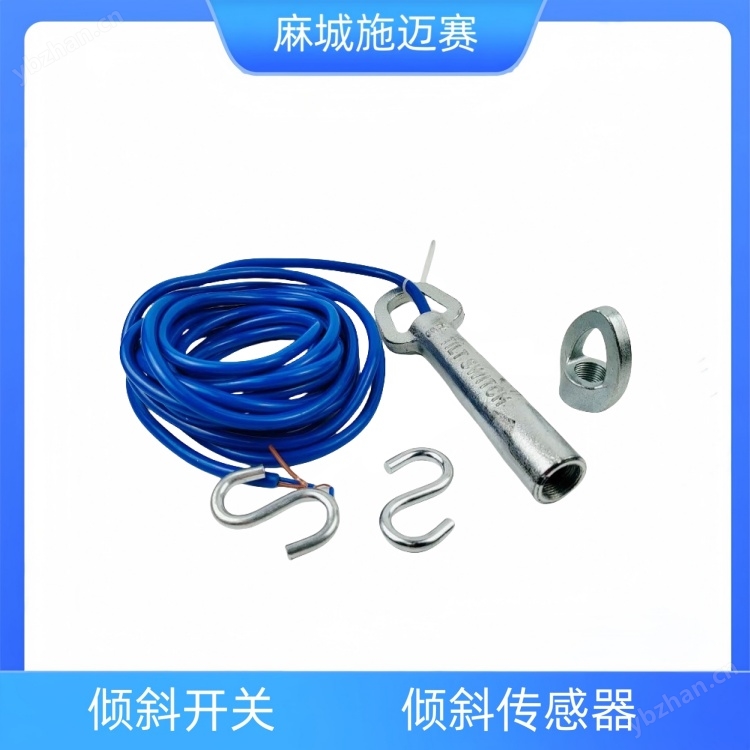

倾斜开关STCW-20/GJY防堵倾斜开关

产品特点：细节之处见真章

除了核心的结构设计与技术参数，STCW-20/GJY在诸多细节上的设计，也充分体现了厂家以用户为中心的理念，为用户带来了更便捷、更的使用体验。

环保与兼顾

STCW-20/GJY采用水yin触点设计，但水yin含量仅为0.7克，远低于环保限制，既保证了开关的灵敏性与可靠性，又符合现代工业的环保要求。与传统的水yin开关相比，在性能相当的情况下，大大降低了对环境的潜在危害。

灵活的信号配置

用户可根据实际需求，通过控制装置中的跳线，将开关的常开/常闭触点、正常/报警位置进行灵活设定。例如，可将垂直状态设为正常，倾斜状态设为报警；也可将倾斜状态设为正常，垂直状态设为报警。这种灵活的配置方式，使得STCW-20/GJY能适配各种不同的控制逻辑，满足多样化的量产需求。

可调的报警输出时间

控制装置中具备0-10秒的可调报警输出时间功能。在一些物料流动性较差的场景中，物料可能会短暂堆积后又散开，导致开关频繁触发。通过调整报警输出时间，可有效过滤这种短暂的信号波动，避免控制系统误动作，提高了设备的抗干扰能力。

多样化的使用方式

STCW-20/GJY既可以单独使用探头，直接输出开关信号；也可以配合控制装置使用，实现更多的功能，如报警时间延迟、状态指示等。同时，重载探头底部配有内螺纹，可连接各种附件，如延长杆、防护罩等，进一步拓展了设备的应用场景。

应用场景：工业量产的多面能手

凭借很好的性能与灵活的设计，STCW-20/GJY称量斗倾斜开关广泛应用于多个工业领域，成为保障量产安全与效率的重要设备。

散状物料料仓料位检测

在矿山、冶金、煤炭、粮食等行业，散状物料的仓储是量产过程中的重要环节。STCW-20/GJY可用于检测料仓的上限料位，当物料堆积到预设高度时，及时发出报警信号，提醒工作人员停止加料，避免物料溢出造成浪费与设备损坏。同时，也可用于检测下限料位，当料位过低时，触发给料设备启动，确保量产的连续进行。

溜槽与转接处堵塞探测

在物料输送过程中，溜槽与转接处是容易发生堵塞的部位。一旦堵塞，不仅会影响量产效率，还可能导致设备过载损坏。STCW-20/GJY可安装在溜槽或转接处，当物料堵塞导致溜槽倾斜时，开关触发报警，工作人员可及时进行清理，避免故障扩大。

输送机皮带跑偏探测

皮带输送机是工业量产中常用的物料输送设备，皮带跑偏是常见的故障之一。如果不及时处理，可能会导致皮带磨损加剧、物料洒落，甚至引发安全事故。STCW-20/GJY可安装在皮带两侧，当皮带跑偏接触到摆臂时，开关触发报警，控制系统可及时调整皮带位置，或停机进行维护。

翻车机卸料探头

在港口、电厂等场所，翻车机用于卸载火车车厢内的物料。STCW-20/GJY可作为卸料探头，安装在翻车机的合适位置，当车厢内物料卸载完毕时，摆臂恢复垂直状态，触发信号，通知翻车机完成卸料动作，进入下一工作循环。

皮带或振动给料机缺料检测

在自动化量产线中，给料机的稳定运行直接关系到量产的连续性。STCW-20/GJY可安装在给料机上，当给料机内物料不足时，摆臂倾斜角度发生变化，触发缺料信号，控制系统可及时启动补料设备，确保给料机正常供料。

安装与维护：简单便捷的全生命周期管理

对于工业设备而言，安装的便捷性与维护的简易性，直接影响到用户的使用成本与设备的运行效率。STCW-20/GJY在这方面同样表现出色。

安装：轻松上手合理化流程

厂家为STCW-20/GJY配备了详细的安装说明书与的安装附件。无论是法兰安装还是螺纹安装，用户只需按照说明书的步骤进行操作，即可在短时间内完成设备的安装。安装过程中，无需复杂的调试，只需根据物料特性与料仓情况，调整好摆臂的触发角度即可。

在安装位置选择上，应尽量避开物料直接冲击的区域，同时确保摆臂有足够的活动空间。对于大型料仓，可根据实际情况安装多个开关，实现多点料位检测，提高检测的准确性与可靠性。

维护：低耗的长期保障

STCW-20/GJY的结构设计注重维护的便捷性。设备的核心组件都采用模块化设计，便于拆卸与更换。在日常维护中，只需定期检查摆臂的灵活性、触点的接触情况以及外壳的密封性。

一般情况下，每半年应对设备进行一次全面检查：清洁外壳表面的灰尘与污垢，检查摆臂是否有变形或磨损，加注适量的润滑油保养轴承，测试微动开关的触点性能。这些维护操作简单易行，无需的技术人员，用户的设备维护人员即可完成。

由于设备具备超长的机械寿命与稳定的性能，在正常使用与维护的情况下，STCW-20/GJY的使用寿命可达10年以上，为用户节省了大量的设备更换与维护成本。

市场竞争与未来发展：技术创新永无止境

在工业料位检测市场，STCW-20/GJY面临着来自国内外众多品牌的竞争。与同类产品相比，STCW-20/GJY凭借很准的角度控制、超长的机械寿命、灵活的配置方式以及出色的环境适应性，占据了一定的市场优势。然而，随着工业自动化的不断发展，用户对料位检测设备的要求也在不断提高。

未来，STCW-20/GJY的发展方向主要集中在以下几个方面：

1. 智能化升级：引入物联网技术，实现设备的远程监控与故障诊断。用户可通过手机或电脑实时查看设备的运行状态、料位数据等信息，当设备出现异常时，及时收到报警通知，提高设备的管理效率。

2. 数据化分析：通过内置传感器，收集设备的运行数据，如触发频率、倾斜角度变化等，利用大数据分析技术，为用户提供量产优化建议，帮助用户提高量产效率，降低能耗。

3. 新材料与新工艺应用：不断探索新材料与新工艺，进一步提高设备的性能。例如，采用更耐磨的摆臂材质，提高设备在恶劣工况下的使用寿命；优化轴承设计，降低设备的运行噪音。

4. 定制化服务：针对不同行业、不同用户的特殊需求，提供定制化的产品设计与解决方案。例如，为高温环境设计的耐高温型号，为食品行业设计符合卫生不锈钢材质设备等。

吊装式倾斜传感器STCW-20/GJY防堵倾斜开关在现代工业量产的宏大画卷中，STCW-20/GJY称量斗倾斜开关或许只是一个不起眼的小部件，但它却在料位检测的岗位上，默默守护着量产的安全与效率。从矿山的矿石仓储到粮食的加工配送，从冶金的高温车间到化工的酸碱环境，都能看到它的身影。STCW-20/GJY以其简约而精密的结构设计、很好的技术性能、灵活的应用方式以及便捷的安装维护，成为工业料位检测领域。它不仅是一款工业设备，更是工业量产中值得信赖的“安全卫士”，为推动工业自动化的发展贡献着自己的力量。工业量产对自动化、智能化的要求将越来越高。STCW-20/GJY也将不断创新与升级，以适应新的市场需求，继续在工业料位检测的舞台上发挥重要作用，为工业量产的安全、、可持续发展保驾。
