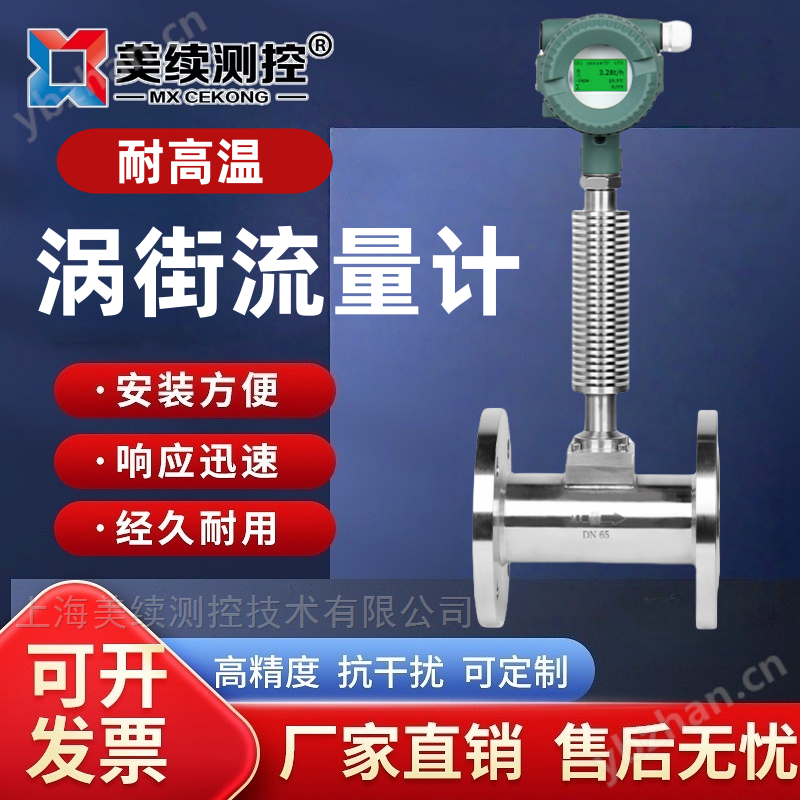

MX-LL-116-02智能涡街流量计

参考价: 订货量:
3500 1

具体成交价以合同协议为准
2024-04-20 08:21:29
1489
属性:
材质:碳钢,不锈钢,衬氟,铸铝合金,哈氏合金,钛;产地:国产;防爆标志:防爆;工作温度:常温℃;工作压力:定制Mpa;公称直径:定制mm;加工定制:是;精度等级:0.1;款式:电子带数显;量程比:定制;流量测速范围:定制kg/h;适用介质:气体,液体,热水,冷水,污水,蒸汽;质保:1年;转换器形式:一体式;型号说明:MX-LL-116-02(不带温压补偿);MX-LL-116-02G(高温款);MX-LL-116-;
>
产品资料:
下载

产品属性
材质
碳钢,不锈钢,衬氟,铸铝合金,哈氏合金,钛
产地
国产
防爆标志
防爆
工作温度
常温℃
工作压力
定制Mpa
公称直径
定制mm
加工定制
精度等级
0.1
款式
电子带数显
量程比
定制
流量测速范围
定制kg/h
适用介质
气体,液体,热水,冷水,污水,蒸汽
质保
1年
转换器形式
一体式
型号说明
MX-LL-116-02(不带温压补偿);MX-LL-116-02G(高温款);MX-LL-116-
关闭
上海美续测控技术有限公司

上海美续测控技术有限公司

中级会员6
收藏

组合推荐相似产品

产品简介

智能涡街流量计是根据卡门(Karman)涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。

详细介绍

1.产品描述

   上海美续涡街流量计MX-LL-116-02(Voetex street flowmeter):智能涡街流量计是根据卡门(Karman)涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20+250的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

2.应用领域

智能涡街流量计属于流体振动式流量计,主要用于测量饱和蒸汽、过热蒸汽,各种气体(如煤气、天然气、压缩空气、氧气、氮气、氩气、氢气、二氧化碳等),水及低粘度、低温液体(如盐水、液氮)。汽液通用,无需实液标定;可准确测量封闭管道中蒸汽、气体和液体的流量。

石油化工、钢铁冶金

给水排水、水利灌溉

水处理、污水处理站

泥浆、矿浆、纸浆等流体

蒸馏脱销工程系统

造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制

锅炉厂、输油管道等工业现场的使用

3.产品特点

集成温压补偿功能,可测量流体的标准体积流量或标准质量流量

测量管内无阻流及活动部件,压力损失小,因此不会造成额外的能量损失

高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂

结构简单,无可动的机械部件,维护量小

精度高,可靠性高,不需要现场调试

全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积

可远距离传输流量信号,能与计算机联网,实现集中管理

4.常规-口径说明:

传感器通径

mm)

液体(校验介质:常温水)

气体(工况)

标准型

扩展型

15

0.8~6

0.5~8

6~40

5~50

20

1~8

0.6~12

8~50

6~60

25

1.5~12

0.8~16

10~80

8~120

40

2.5~30

2~40

52~200

20~300

50

3~50

2.5~60

30~300

25~500

65

5~50

4~100

50~500

40~800

80

8~120

6~160

80~800

60~1200

100

12~200

8~250

120~1200

100~2000

125

20~300

12~400

160~1600

150~3000

150

30~400

18~600

250~2500

200~4000

200

50~800

30~1200

400~4000

350~8000

250

80~1200

40~1600

600~6000

500~12000

300

100~1600

60~2500

1000~10000

600~16000

400

200~3000

120~5000

1600~16000

1000~25000

500

300~5000

200~8000

2500~25000

1600~40000

600

500~8000

300~10000

4000~40000

2500~60000

提示:DN300以上推荐使用MX-LL-116-02C型插入式涡街流量计。

5.安装环境提示和简易安装图:

智能涡街流量计


智能涡街流量计


6.安装场所和环境选择

1.尽量避开强电力设备、高频变频设备、强电源开关设备;

2.尽量避开高温热源、辐射热源影响;室外安装应做好遮阳防雨措施;

3.尽量避开振动场所和强腐蚀环境等;同时要考虑安装维修方便;

l 合理正确的安装方式:

1.安装位置尽量避免选择振动较强的管道,否则必须采取减振措施,如加装减震短节等;

2.流量计可水平、垂直、倾斜安装。测量液体时,必须保证流体由低处向高处流动;

3.测量气体时,流向不限;

4.测量蒸汽或者高温气体时,表体支柱尽量与竖直方向成45°安装

l 直管段要求

为了准确测量,流量计的上、下游必须留有足够的直管段,上游不应有影响流体流速分布的部件

l 接地要求

流量计安装时表体应可靠接地,若现场管道不具备接地条件,应单独做一根可靠地线与仪表外壳接地端相连。

7.蒸汽测量常规-口径说明:

型号

通径

流量范围m3/h 固定温度和密度(饱和蒸汽180℃ ρ=5.157Kg/m3

116-02-DN15

DN15

3.0~12


116-02-DN20

DN20

6~30


116-02-DN25

DN25

9.0~55


116-02-DN32

DN32

12~120


116-02-DN40

DN40

20~200


116-02-DN50

DN50

30~300


116-02-DN65

DN65

50~500


116-02-DN80

DN80

80~800


116-02-DN100

DN100

120~1200


116-02-DN125

DN125

200~2000


116-02-DN150

DN150

300~3000


116-02-DN200

DN200

500~5000


116-02-DN250

DN250

800~8000


116-02-DN300

DN300

1100~11000


8.选型参数规格:

型号说明:

MX-LL-116-02(不带温压补偿);MX-LL-116-02G(高温款);MX-LL-116-02WY(带温压补偿);MX-LL-116-02DC(电池供电.3.6V内部供电);MX-LL-116-02C型插入式涡街流量计

公称直经:

DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、

流速范围:

正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s

相对湿度:

5%-95%

数显形式:

LCD数显

精度说明:

液体精度:±1%(代号A2),气体或者蒸汽精度:±1%(代号A2),±1.5%(代号A3                                        (气体默认精度A3

介质温度:

-40~250)℃(代号W1;(-40~350)℃(W2);(-40~420)℃(W3)

环境温度:

-20°~+60℃

量程比值:

1:10(默认);1:15;1:20

大气压力

86KPA~106KPA


压力等级:

P1等级40公斤=4MPA;P2等级16公斤=1.6MPA;P3等级25公斤=2.5MPA

压力损失:

阻力系数cd≤2.4

供电方式:

24VDC±5%(E2);锂电池3.6VDC(E3

信号输出:

S2=4-20MA二线制(标配);S1=电压频率脉冲信号,高电平大于6V,一般8~10V ,低电平0.7~1.3V;S3=RS485通讯接口;S4=HART通讯接口。    默认4-20MA可选)

过程连接:

K1=法兰卡装连接型;K2=法兰连接型

本体材质:

法兰连接型默认不锈钢304;可以选择316L材质

9.选型指南:

型号

通径

精度

工作温度

公称等级

供电电压

信号输出

过程连接

MX-LL-116-02

 DN50

1.5%

-40~200

16公斤

24VDC

4-20MA

法兰连接



订货举例:

MX-LL-116-02-DN50-A3-W1-P2-E1-S1-K2
