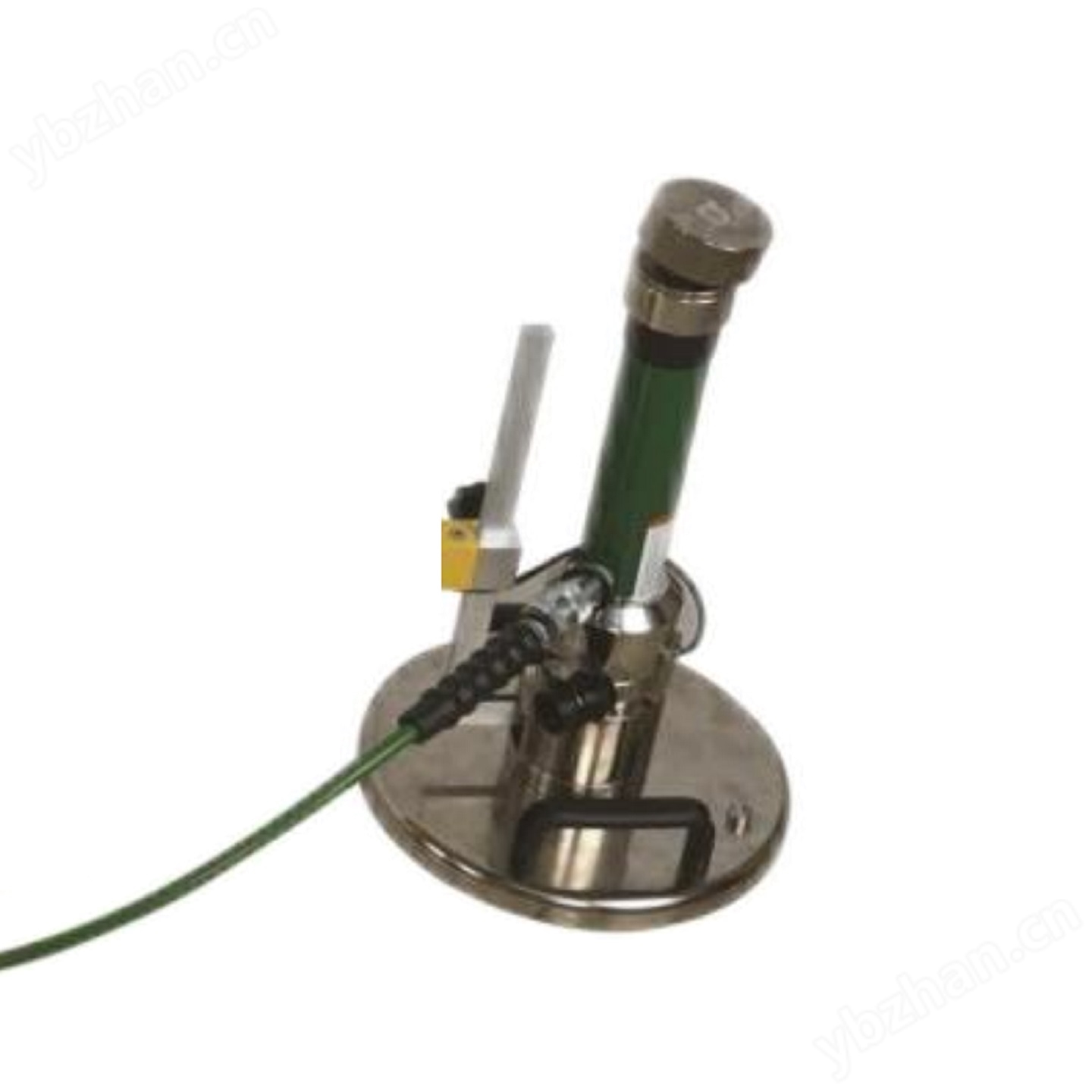

地基系数测试仪

型号：GTJ-K30

用途概述

GTJ-K30 地基系数测试仪适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、路层等的地

基系数，该产品具备测试 K30、K40、K60 的功能。

适用标准

《铁路工程土工试验规程》（TB10102-2010）

《铁路路基工程施工质量验收标准》（TB10414-2018）

产品特点

1.采用进口传感器及部分元器件，试验数据；

2.采用进口油缸及手动泵，控压、稳压性能稳定；

3.位移采集装置采用加重型材，三点支撑式设计，抗震、防风，

4.位移采集数据：载荷板中xin单点采集，数据客观、；

5.无线蓝牙打印机，现场直接打印

6.直接显示载荷强度和沉降值，自动计算 K30、K40、K60 值，并显示压力与沉降曲线；

7.USB 传输接口，便于与电脑的连接。

8.语音提示功能，操作便捷

9.中英文界面自由切换，客户使用方便快捷

技术参数

测试适用范围

适用土壤类型 粒径不大于承载板直径 1/4 的各类土和土石混合填料

测试影响深*度 0～500mm

工作环境 温度 -10℃~40℃ 湿度 ＜90%HR

主机参数

规格

手持式主机

屏幕尺寸：3 英寸

体积：100×205×40mm

重量：0.8kg

存储容量 400 组测试数据

数据传输方式 USB 数据线传输

供电方式 锂电池，工作时间大于 18 小时

显示方式 手持主机屏幕，中英文切换显示

打印机 连接方式 无线蓝牙打印

传感器

压力传感器量程 100kN

位移传感器量程 25mm，分辨率 0.01mm

数据采集装置

承载板

直径：300mm

厚度：25mm

重量：17.5kg

加载装置

液压泵：压力 100kN

高压软管：长度 2m

可插拔式压力缸接长杆：1×40mm，1×90mm，

1×120mm，1×160mm，2×60mm

沉降量测试装置

三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节)

尺寸： 2320×570×420mm(长 X 宽 X 高)

重量： 12.5kg

包装规格

主机箱

材质：工程塑料

体积：470×360×170mm

重量：7.0kg

外包装箱 1

材质：铝合金

体积：1410×530×260mm

重量：57kg

外包装箱 2

材质：铝合金

体积：1260×440×240mm

重量：29kg

产品配置

1 工程箱 1

2 GTJ-K30 主机 1

3 微型打印机 1

4 打印机充电器（细插头） 1

5 打印纸 10

6 压力传感器 1

7 位移传感器 1

8 位移传感器信号线 1

9 采集盒 1

10 主机-采集盒信号线 1

11 Mini-USB 传输线 1

12 配套光盘 1

13 主机充电器 8.4V/2A 1

14 操作指南 1

15 产品合格证、保修卡、装箱单 1 套
