ZX-JXB-109 电和磁实验箱库号：M411841

电和磁实验箱库号：M411841

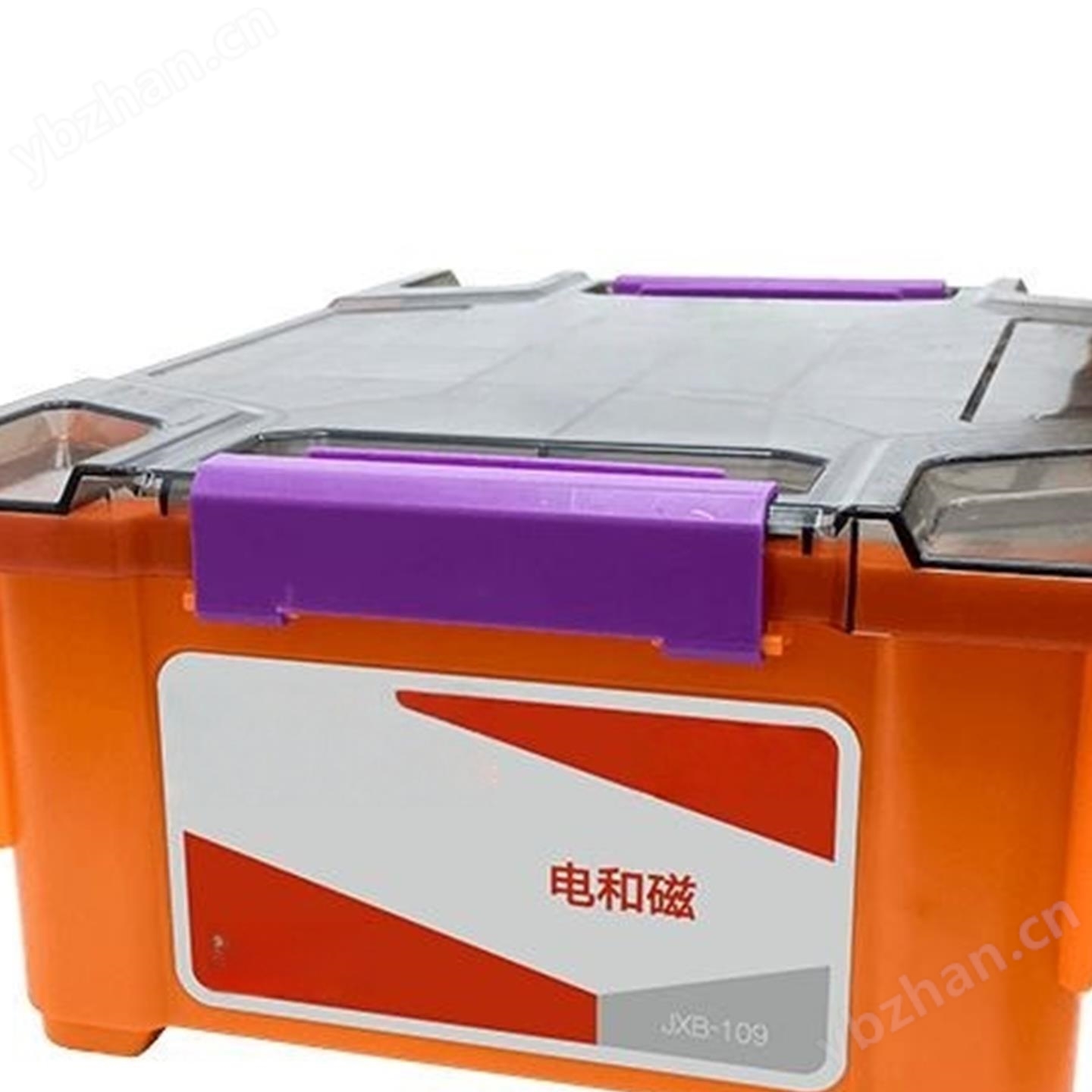

材质：炭黑色PC材料箱盖，橙色增qiang型ABS树脂材料箱体，紫色增qiang型PP材质活动卡扣；结构：整体采用加厚增qiang型扣盖卡扣式设计，箱体为上下面耦合卡槽定位，内置活动式上下双层内衬，嵌入式专槽定位，方便器材取用保管；叠加方式：既可叠加组合摆放，也可放置于仪器柜或货架。

主要配置及特征参数：TL

条形磁铁（180mm×12mm×22mm）1块、U形磁铁（88×105×30mm）1块、小磁针（24mm×30mm）10个、磁感线演示器(220mm×120mm)1套、铁粉1盒、通电螺线管（160mm×120mm×39mm）1个、4mm红黑香蕉导线各2根、电动机模型（88×63.5mm，可调整磁极方向）1套、灵敏电流表（三接口4mm香蕉插座、外置手动调零、测量范围：-300μA～300μA）1个、单刀单掷开关（110×50×31mm，可磁吸）1个、方形线圈（线径0.4mm，200匝，紫铜材质）1套、方形线圈连接杆（含不锈钢接线棒和绝缘连接杆）1套、X型支座（可拼接）1套、双向转接头（铝合金，30×30×65mm）1个、600mm支撑杆（2根/套，单根杆长 300mm，杆与杆可以螺纹对接）1套、发电机模型1套等。

技术指标：

单刀单掷开关（磁吸）：

产品组成：由绝缘底座、开关闸刀、香蕉插头接线柱等组成。规格：双接口4mm香蕉插座，底座尺寸：110×50×31mm（±5mm）；绝缘底座尺寸：110×50×31mm（±5mm），材质工艺：紫色增qiangABS塑料+墨色透明PC注塑成型；功能描述：作为控制电路的开关与其他相关器材进行电学实验、电磁学实验及其他需要控制电路通断的实验，也可吸附在磁性黑板或其他磁性材料上进行演示操作。

方形线圈：

产品组成：由注塑框架、漆包线、香蕉插头接线柱等组成。注塑框架规格：92×92×15（±5mm）；材质工艺：ABS塑料注塑成型；功能描述：为漆包线圈提供绕线支撑，配合压板使用，便于固定和实验。

漆包线：尺寸规格：线径0.4mm，200匝，材质工艺：紫铜材质，聚酯亚胺涂层漆，F级绝缘；功能描述：在实验中作为导体切割磁感线。

方形线圈连接杆：

产品组成：由不锈钢接线棒、绝缘连接杆组成。不锈钢接线棒尺寸规格：接线1棒150×∅10和接线2棒100×∅10，材质工艺：为304不锈钢材质，耐磨耐腐蚀；功能描述：在实验中连接导线，作为导体。

绝缘连接杆：尺寸规格：40×20，材质黑色尼龙。功能描述：在实验中连接不锈钢接线棒，作为绝缘体。

X型支座：

材质：黑色增qiang尼龙、镀锌圆钢，确保强度且耐酸耐碱；工艺：塑料注塑成型、表面镀锌处理；产品结构：90度角双臂，半轴长165.5mm，底座高度24mm，顶部带φ10扩展孔，匍氏耦合对接挂钩、φ10凹凸式双轨插孔，自锁紧双下压扣，多功能杆插孔、斜顶式M6螺丝锁紧孔,底部配重盖采用声波焊接技术；功能描述：对偶插接式构造能够进行多种结构拓展：①、两件对插呈X型可作为常规铁架台底座；②、可对接不同长度的支撑杆组成不同种类的支撑座；③、可作为光学实验导轨；④、拓展为其他产品的轨道座；⑤、级联底座作为配重等。

双向转接头：

规格：30×30×65mm；材质：铝合金；工艺：压铸、电泳发黑；功能描述：①、两端固定口90°正交垂直，中间穿孔可以轴向固定；②、附带2个M6×25mm的防滑手紧螺丝，可以固定所有用到与支撑杆有关的实验设备。

灵敏电流表：

规格：三接口4mm香蕉插座、外置手动调零、测量范围：-300μA～300μA；精度：电磁类仪表2.5级；误差≤5%；材质：增qiangABS塑料+墨色透明PC、壁厚≥2.5mm；工艺：塑料注塑成型，外表面高光，下底面内磨砂工艺处理；功能描述：防摔壳体设计能够保护表盘罩壳，可以满足课程设计相关实验对电流计改表的实验需求。

能够完成的实验：

45.用小磁针和铁屑观测磁场的方向和分布情况（第九册P121）

47.探究通电螺线管外部磁场的方向（第九册P125）

48.观察通电导线在磁场中的受力情况（第九册P133）

49.设计与制作简易直流电动机模型（第九册P134）

50.探究导体在磁场中运动时产生感应电流的条件（第九册P138）

51.设计与制作简易直流发电机模型（第九册P139）中西集团
