工矿废水流量监测   多钦仪表（上海）有限公司选型推荐

一、主流仪表分类、参数与适用场景

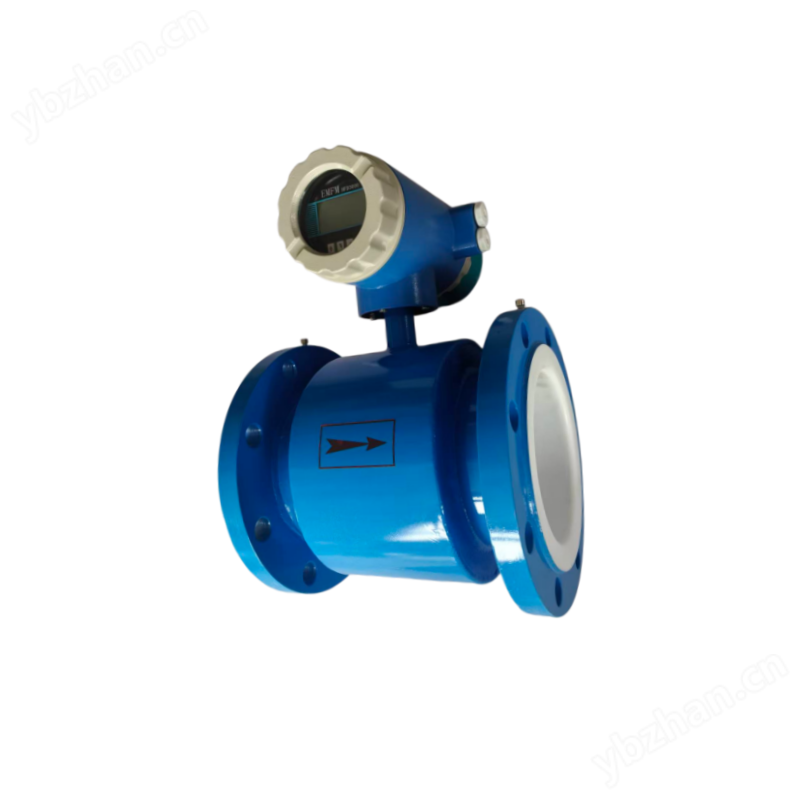

1. 智能电磁流量计（全场，占比最高）

• 原理：电磁感应，全通径无阻挡结构，不会被悬浮物、纤维堵塞

• 精度：0.5 级 / 1.0 级

• 口径：DN10～DN3000，全口径覆盖

• 衬里选型

• 普通综合废水、泥沙水：氯丁橡胶、聚氨酯（耐磨、抗颗粒冲刷）

• 酸碱废水、腐蚀性污水：PTFE、F46（耐强腐蚀）

• 电极选型

• 常规废水：316L 不锈钢

• 含氯离子、轻度磨蚀：哈氏合金

• 强氧化、强酸介质：钛 / 钽电极

• 耐温耐压：常规≤120℃，PN16 为主；分体式可适配更高温度

• 输出：现场数显、4-20mA、RS485、无线远传；防护 IP67/IP68，适配户外、地坑潮湿环境

• 优势：无压损、抗缠绕堵塞、量程比大、耐腐耐磨、运维简单

• 局限：介质必须导电，纯水、高浓度有机溶剂废水不适用

2. 外夹式超声波流量计（大口径 / 老旧管网 / 不停产改造）

• 原理：时差法，探头外贴管壁，非接触测量

• 精度：1.0～2.0 级

• 口径：DN25～DN4000，超大管道优势明显

• 耐温：常规≤160℃

• 特点：无需断管、不动火、安装零停工；无内部部件，不怕堵塞；可临时监测、多点巡检

• 局限：介质气泡过多、管壁严重结垢、厚管壁会降低稳定性；低流速精度一般

• 适用：厂区总排口、大口径废水主管、老旧管线改造、临时比对监测

3. 插入式流量计（大管径、低成本、主管路监测）

插入式电磁

• 结构：探头插入管道，造价低于管段式电磁，安装便捷

• 精度：1.0～1.5 级

• 适用：DN300 以上主管废水、厂区总排、粗放计量

插入式涡街

• 适用：清水、循环废水、低悬浮物污水；不建议高泥沙、多纤维废水（易缠绕探头）

4. 管道式超声波（管段一体式）

• 精度优于外夹式，稳定性更强

• 适用：DN50～DN300 固定管线、水质相对稳定的生产废水、回用中水

5. 涡街流量计（仅限洁净循环水 / 低杂质废水）

• 精度：1.0 级

• 口径：DN25～DN300

• 局限：有挡流件，严禁高悬浮物、纤维、泥沙废水，极易卡堵

• 适用：车间循环冷却水、低杂质回用清水

6. 转子 / 浮子流量计（小支路、微量加药 / 小流量废水）

• 玻璃管 / 金属管转子，纯机械或数显

• 精度：2.5 级，就地直读、无需供电

• 适用：DN15～DN50 小分支管路、取样管路、小型设备排水

• 局限：耐压耐温低，高杂质易卡浮子

二、按废水水质精准选型

1. 综合生产废水、含泥沙 / 悬浮物 / 少量纤维 → 管段式电磁（橡胶 / 聚氨酯衬里）

2. 酸碱废水、化工腐蚀污水 → 电磁（PTFE/F46 衬里 + 哈氏 / 钛电极）

3. 大口径主管、总排口、老旧管线、不能停水施工 → 外夹式超声波

4. DN300 以上大管、预算有限、粗放计量 → 插入式电磁

5. 洁净循环水、冷却回水、低杂质中水 → 一体式超声波 / 涡街

6. 小口径支路、小流量排水、现场就地观察 → 金属管转子流量计

7. 含油废水、油污较多工况 → 优先电磁（聚氨酯衬里耐油污），避免叶轮、涡街类

三、通用安装要求

1. 满管要求：废水管道尽量保证满管流，避免半管、气液混合；低位安装或加装导流装置

2. 直管段

• 电磁：上游≥5DN，下游≥3DN

• 超声波 / 涡街：上游≥10DN，下游≥5DN

3. 管路布局：远离水泵出口、阀门、弯头等扰流部件；振动大的位置做减震处理

4. 防护与接地：户外、地坑选用 IP67 及以上防护；电磁流量计必须可靠接地，消除杂波干扰

5. 旁路设计：重要监测管路加装旁路与阀门，检修不停产

四、运维要点

1. 电磁流量计：定期清理电极、管壁结垢与附着纤维，防止信号异常

2. 超声波（外夹式）：定期检查探头贴合度、补充耦合剂，冬季做好防冻

3. 含泥沙废水：每季度巡检，避免探头、衬里过度磨损

4. 腐蚀工况：每年检测衬里、电极腐蚀情况，及时更换配件

五、工矿废水流量监测 选型指导

• 常规工矿废水、全口径通用 → 电磁流量计

• 大管、改造、不能停水 → 外夹超声波

• 小管径小流量、就地看数 → 金属转子流量计

• 洁净循环水 → 一体式超声波 / 涡街
