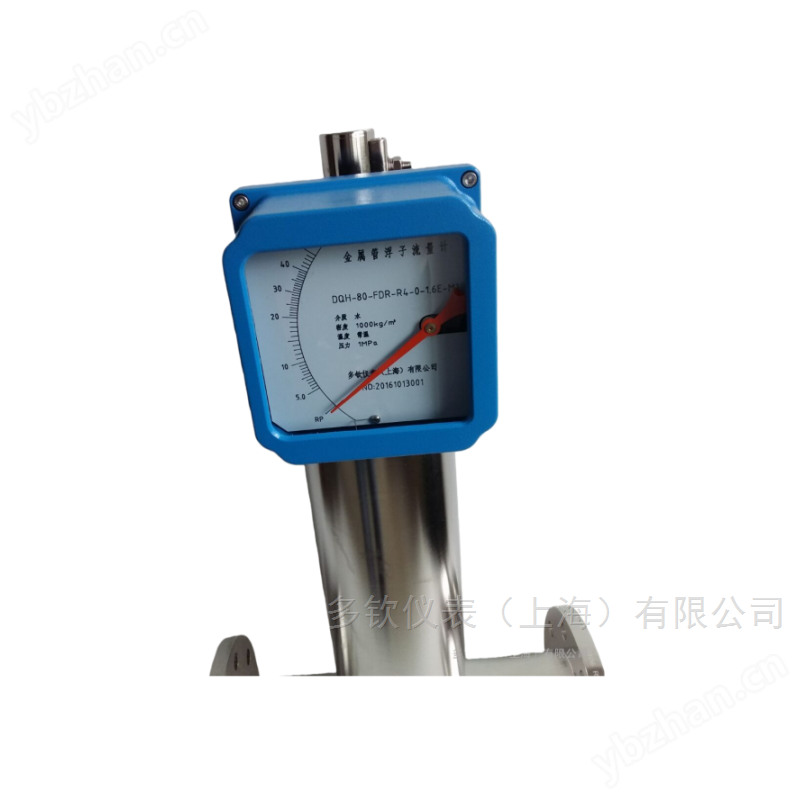

大口径金属转子流量计（浮子）

一、产品概述

二、核心技术参数（DN80~DN200）

• 公称通径：DN80, DN100, DN150, DN200

• 测量精度：标准 ±1.5% FS；可选 ±1.0% FS

• 量程比：标准 10:1；可定制 20:1

• 公称压力：

• 标准型：PN1.6MPa

• 高压定制：DN80≤10MPa；DN100≤6.4MPa；DN150≤4MPa

• 介质温度：

• 标准型：-40℃ ~ +120℃

• 高温型：+110℃ ~ +350℃（高可达 450℃）

• 衬 PTFE 型：0℃ ~ +85℃

• 流量范围（参考）：

• 液体（水）：约 30 ~ 200 m³/h（DN80）；100 ~ 600 m³/h（DN150）

• 气体（空气）：约 50 ~ 1000 Nm³/h（DN80）；200 ~ 4000 Nm³/h（DN150）

• 压力损失：7 ~ 70 kPa

• 介质粘度：≤300 mPa·s

• 供电方式：DC24V（二线制）

• 输出信号：4~20mA、HART、RS485 (Modbus)、脉冲、报警接点

• 防护等级：IP65 / IP67

• 防爆等级：ExdⅡCT4 / ExiaⅡCT4

三、结构与材质

测量管与浮子

• 测量管：304/316L 不锈钢、哈氏合金 C-276（强腐蚀）

• 衬里：PTFE（聚四氟乙烯）—— 适用于强酸、强碱等强腐蚀性介质

• 浮子：不锈钢、四氟包覆不锈钢（防腐）

• 导向结构：不锈钢 / 陶瓷导向杆，防止浮子卡滞，保证大口径稳定性

安装形式（大口径主流）

• 垂直型：传统安装，流体自下而上流过

• 水平型（DN150/200 主推）：专为水平大管道设计，安装便捷、稳定性强，有效解决垂直安装空间受限问题

四、主要特点

1. 全金属结构：机械强度高，耐振动、耐冲击，适应严苛工业环境

2. 无直管段要求：相比其他流量计，安装位置灵活，大幅简化管路设计

3. 压损小且恒定：对系统压力影响小，适合低压输送系统

4. 适用介质广：可测液体、气体、蒸汽，导电 / 非导电介质均可

5. 智能远传：支持数字通讯，轻松接入 DCS/PLC 系统

6. 维护简便：内部结构简单，不易堵塞，清洗检修方便

五、典型应用场景

• 化工行业：大口径工艺气体（空气、氮气、天然气）、循环冷却水、酸碱废液

• 石油 / 天然气：油田注水、伴生气、火炬气监测

• 冶金 / 电力：高炉煤气、转炉烟气、锅炉助燃风、工业用水

• 环保 / 市政：污水处理、沼气、烟道气、大型管网流量监测

• 其他：蒸汽分配、大型设备冷却系统、惰性气体保护系统

六、安装要点

• 垂直安装：流体自下而上，确保浮子垂直导向

• 水平安装：保证流量计轴线与管道水平同心，避免浮子偏磨

• 建议配置：上游安装截止阀，下游安装调节阀；介质不洁时加装过滤器

• 旁路管道：大口径建议设置旁路，便于不停产维护

七、价格说明、售后与质保

• 价格说明：参考价，最终价格根据口径、压力、材质（衬里 / 电极）、输出、防爆等配置核定。

• 售后质保：产品质保2 年，非人为故障可免费维修或更换。

• 技术服务：免费提供选型、技术方案与安装指导，可协商上门服务，批量项目可提供免费上门调试。
