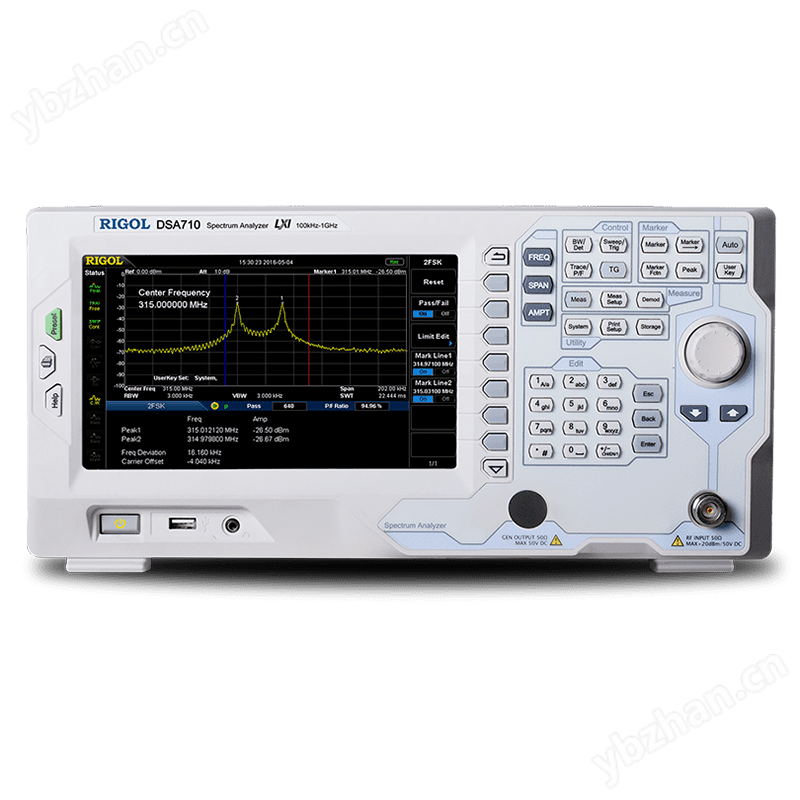

RIGOL 普源 DSA710 频谱分析仪

一、产品概述

RIGOL 普源 DSA710 频谱分析仪 属于普源 DSA700 系列数字频谱分析仪，定位通用经济型射频频谱分析设备，采用全数字中频架构，兼顾测试性能与成本优势，频率覆盖 100kHz～1GHz，适配 Sub-1GHz 频段射频信号检测、电路调试、电磁干扰预测试，广泛用于物联网模块、无线遥控、音频射频、教学实验与中小规模产线检测。区别于传统模拟频谱仪，数字中频方案拥有更低底噪、更稳定幅度测量、更高频率分辨能力，机身轻量化、人机交互简洁，是低频射频开发、EMI 预兼容排查主流选型。

二、核心关键技术指标

1. 频率范围：100 kHz ~ 1 GHz；频率读数分辨率 1 Hz

2. 分辨率带宽 RBW：100 Hz ~ 1 MHz（1-3-10 步进）

3. 显示平均噪声电平 DANL：-130 dBm（归一化至 100Hz，前置放大器开启，典型值）

4. 相位噪声：≤ -80 dBc/Hz @10kHz 偏移（载波 1GHz）

5. 幅度测量不确定度：＜1.5 dB

6. 内部参考时钟：10MHz，初始精度＜1 ppm，年老化率＜2 ppm

三、核心功能特性

1. 基础频谱测量支持峰值标记、差值标记、频率计数、通道功率、占用带宽、谐波测量；集成 AM/FM 解调，可直接调制射频信号。

2. EMI 预兼容测试（选件）可选 EMI 滤波器 + 准峰值检波器，满足基础传导 / 辐射干扰预测试，搭配上位机软件自动保存数据、生成测试报告，适合产品前期电磁兼容诊断。

3. 2FSK 信号分析（选件）专门针对汽车遥控钥匙、无线数传模块 FSK 调制信号捕获分析，支持无缝信号捕捉，适合短距离无线设备调试。

4. 显示与操作8 英寸 WVGA 彩色液晶显示屏（800×480），自动调谐、自动量程、自动标尺、参数自动耦合等快捷功能，降低上手门槛。

5. 对外通信接口标配 LAN (LXI)、USB Host、USB Device；可拓展 USB-GPIB 模块；支持 U 盘存储波形、截图，电脑远程程控，适配自动化测试系统搭建。

四、物理规格

• 外形尺寸：361.6 mm × 178.8 mm × 128 mm（宽 × 高 × 深）

• 整机重量：4.25 kg，自带便携提手

• 供电：AC 100 V～240 V 宽电压输入

• 质保：原厂标准 3 年保修

五、典型应用场景

• 短距离无线模块：433MHz、315MHz 遥控、蓝牙 BLE、RFID 模块研发调试

• 模拟射频电路、振荡器、滤波器频率响应测试

• 电源、PCB 电路板 EMI 干扰预扫描、噪声排查

• 高校电子、通信专业射频教学实验

• 小型工厂无线产品来料检测、产线质检
