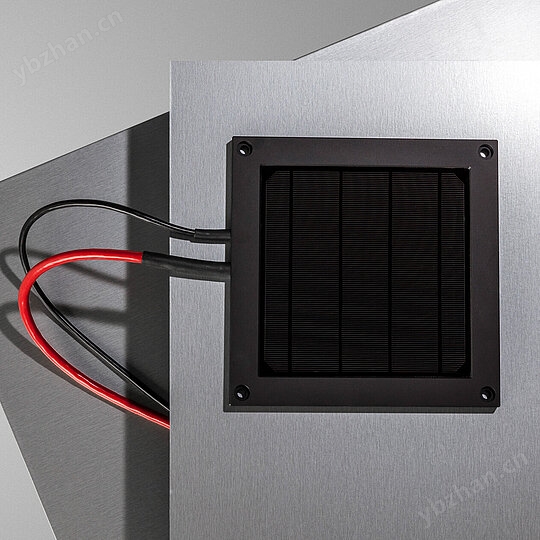

BigRef –大面积光伏参考电池
用于太阳模拟器的大面积参考电池
大面积光伏参考电池
借助 IMT Technology 的大面积 BigRef 参考电池，您可以以的精度对太阳模拟器进行校准。
凭借其极其精确的校准能力，BigRef 能够帮助用户精准测定太阳模拟器的辐照度强度。BigRef同样适用于检测光伏组件用太阳模拟器的局部不均匀性。
作为传感器元件，该太阳能电池的尺寸相比更紧凑的WPVS参考电池具有显著优势，因为电池表面的较大面积能在一定程度上补偿辐照强度的不均匀性。
BigRef是与位于德国哈梅林市ISFH CalTeC的太阳能电池校准实验室合作开发和设计的。
优点与特点
传感器类型
| 类型 | 信号 |
| BigRef-IV-03 | I-V 曲线，4 线连接 |
| BigRef-mV-03 | 标准测试条件（STC）下分流电压约为 80 mV |
技术参数
| 类型 | BigRef-IV-03 | BigRef-mV-03 |
| 分流器标称值 / 热电偶 | — | 9 mOhm / 15 ppm/K |
| 测量不确定度（Isc 或 Vshunt，经 DakkS 校准） | 典型值 1.2%（值 1.4%） | 典型值 1.6%（值 1.8%） |
| 传感器元件 | 单晶硅光伏电池 156.75 x 156.75 平方毫米，近似正方形 | |
| 供应商：BigSun，型号：B156X1D4A-2020 | ||
| 25℃下的线性度 | 在 100 至 1200 W/m 范围内，典型值为 0.1 % | |
| 温度系数 Isc | 典型值 0.0005 1/K | |
| 光伏电池温度测量 | 符合 IEC 60751 标准的 A 类 Pt100 | |
| 外壳尺寸/防护等级 | 210 mm x 210 mm x 12.4 mm / IP 50 | |
| 表壳材质 | 黑色阳极氧化铝 | |
| 光伏电池连接线 | ASS 3x2x0.5 mm²,带屏蔽层,红色,长度2米 | |
| Pt100 连接线 | LiYCY 2×2×0.14 mm²,带屏蔽层,黑色,长度2米 | |
| 工作温度 | +5 至 +70 °C | |
尺寸
选项
根据 IEC 60904-3 标准进行 DakkS 光谱校准
根据 IEC 60904-8 标准测量光谱响应
根据 IEC 60904-10 标准测量线性度
定制光伏电池
