隔离器 NPGL-C118D

具体成交价以合同协议为准

2026-07-23
型号
该企业相似产品
产品简介
选型隔离器NPGL-C118DNPGL-C118D智能型隔离器,输入2线制、3线制变送器或电流源信号,经隔离转换为电流或电压信号输出。它同时具有RS485通讯功能,可以通过MODBUS-RTU协议与设备组网。该产品需要独立供电,输入、输出和电源三端隔离,具有在线故障自诊断功能,可以通过PC端或手持编程器...
详细信息


NPGL-C118D

智能型隔离器,输入2线制、3线制变送器或电流源信号,经隔离转换为电流或电压信号输出。它同时具有RS485通讯功能,可以通过MODBUS-RTU协议与设备组网。该产品需要独立供电,输入、输出和电源三端隔离,具有在线故障自诊断功能,可以通过PC端或手持编程器对信号类型、信号范围等进行组态设置。

输入


4~20 mA 1~5 V 0~5 V 0~10 V 0~20 mA

输出


4~20 mA 1~5 V 0~5 V 0~10 V 0~20 mA RS485

通道


一入二出

供电


24 V DC端子供电 导轨总线供电

HART


分享
NPGL-C118D

加入对比 加入选型

【核心技术】

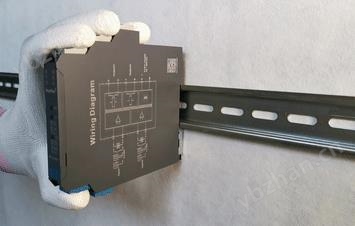

【安装与拆卸】






安装                                                                      拆卸


NPGL-C118D

加入对比 加入选型
【技术参数】电源输入输出传输特性基本参数EMC特性工作环境状态描述【机械特性】机械特性【认证信息】认证信息
电源
供电电源18 ~ 60 V DC
输入
输入信号4 ~ 20 mA
输入阻抗≤ 60 Ω
配电电压开路电压≤ 26 V,20 mA时输出电压≥ 22 V
输出
输出信号输出1:4 ~ 20 mA;输出2:RS485
允许负载RL ≤ 550 Ω
通讯参数MODBUS-RTU,距离≤ 1000 m,节点数≤ 32
波特率≤ 19.2 kbps
传输特性
传输精度0.1 %F.S
温度漂移30 ppm/℃
基本参数
响应时间≤ 500 ms
工作功耗1.6 W
EMC特性
电磁兼容IEC 61326-3-1
介电强度≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度-20 ℃ ~ +60 ℃
储存温度-40 ℃ ~ +80 ℃
状态描述
输出状态在用户不特别指明的情况下,无论输入信号出现何种故障状态,在满量程范围内输出均跟随输入信号变化 (4 ~ 20 mA输入断线或短路除外,此时输出0 V/mA),但不超出输出量程上限的110% (如0 ~ 20 mA输出时,最小输出可为0 mA,不超过22 mA)
机械特性
连接方式螺钉连接
规格尺寸宽12.8 mm×高110 mm×深117 mm
安装方式DIN35 mm导轨安装
认证信息
产品认证CE, FCC
