易于集成的标准功率分析仪

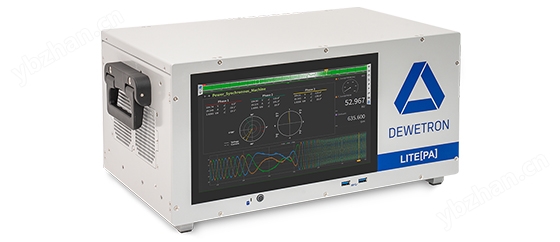

LITE[PA] 提供 4 或 8 电力组，确保高精度测量。它兼容所有常见的电流传感器，包含用于速度和扭矩的标准输入，并通过 CAN、以太网和 USB 提供无缝数据交换。非常适合实验室使用、测试台或终端应用。LITE[PA] 是一款具有 4 或 8 个相位的 高精度功率分析仪。经过验证的输入模 块能够确保测量结果高度精确，并且为 用户提供了足够的灵活性，使其能够使 用所有常见的电流传感器。

> 最直观的用户界面，便于直接操控设 备，例如在实验室环境中使用

> 轻松实现与主机系统的数据连接，适 用于远程控制测试台或生产线末端应 用的情况

技术参数

型号	LITE[PA]
功率精度 0.5 Hz 到 1000 Hz (1年内)	0.04%
通道数	4 到 8
采样率 @ 分辨率	高达 2 MS/s @ 24-bit
带宽	高达 5 MHz
温度测量	链接 XR系列模块
内部存储容量	256 GB
屏幕	11.6”寸高清可触控宽屏
数据可视化	可自由配置和排列的多个视图屏幕
高级数据处理	公式、滤波器、统计信息、快速傅里叶变换（在线和后处理）等
报告	整合报告，许多导出数据格式 (*.xlsx, *.mat, *.dat, *.csv., etc.)
数据共享与离线分析	为工作群组提供的无限免费查看许可证（适用于多个分析用电脑）
主机系统数据连接	CAN, Ethernet (SCPI, XCP, UDP)
供电	90 .. 264 VAC
尺寸 (W x D x H) 不包括支脚和手提	442 x 281 x 222 mm (17.4 x 11.1 x 8.7 in.); 5 u
重量	4 ch: 9 kg (19.8 lb.); 8 ch: 9.5 kg (21 lb.)

主要特点

11.6 英寸多点触控显示屏

4 或 8 电力组

功率分析仪

接口

为了便于数据交换，提供了多种接口：电压、电流、速度、扭矩、CAN 输入/输出。标准配置提供了速度和扭矩的输入接口，这使得 LITE[PA] 适用于电动机 的测试。

高达 2 MS/s @ 24 位

常见问题

低测量误差 (0.03 %)

0.04% 基本功率精度

19 英寸机架安装

高电压和电流输入

LITE[PA] 具有 4 或 8 个固定高电压输入和最多 8 个可选子模块，用于连接所有的电流传感器。固定高电压输入范围为 ±2000 VPEAK，带宽为 5 MHz，采样率为 2 MS/s，安全等级为 CAT III 1000 V。可选子模块兼容所有电流传感器和直流测量。

与主机系统的数据连接

LITE[PA] 能够轻松地集成到各种主机系统中。除了 CAN 总线之外，数据还可以通过以太网传输，采用诸如 SCPI 或 XCP 等多种协议。远程控制通常通过 SCPI 进行；还提

供了大量命令，例如加载预设设置、设置触发等。
