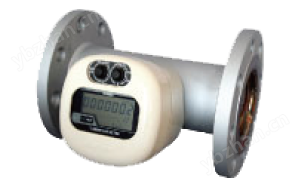

UX / UZ 高精度-超声波瓦斯流量计 / 超声波流量计 / 超声波气体流量计

UX / UZ 超声波流量计/超声波流量传感器 描述

UX / UZ 超声波流量计/超声波流量传感器特点

UX/UZ Series 超声波瓦斯流量计(超声波流量计/超声波气体流量计)，可测煤气、丁烷、丙烷、氮，具模拟输出信号及通讯功能可选。IP64防护等级，

可安装于弯管前后处，适用性高！

小流量机型，具压力补偿功能，不需安装过滤器，用于灰尘较多的环境 ;大流量测量机型，适用大型燃烧炉燃气测量(EX:玻璃融化炉等工业燃烧炉)提供

的空燃比，提高效率。

★ 更多气体流量计：
TBX 小型涡轮流量计-瓦斯/燃气流量计
TBZ 涡轮流量计-瓦斯/燃气流量计 / 气体流量计
UX15 / UX25 高精度-超声波瓦斯流量计 / 超声波流量计 / 超声波气体流量计
TRX / TRZ 超声波气体流量计 / 超声波流量计 /超声波流量传感器
JSⅢ 蒸汽流量计

小流量 - 技术参数

型号		UX15(25)-0DC	UX15(25)-0AC
电源供应		24VDC	100VAC
接口		UX15 ： RC 1/2 、 UX25 ： RC1
介质温度		-10～60℃
环境温度		-20℃～70℃(无结露)
测量范围		0.12-6 m3/h
精确值	流量	±2%RD(6m3/h以下～0.6m3/h以上）、 ±0.5%FS（0.6m3/h未満～0.12m3/h以上）
	温度	±1.5℃
工作压力		100kPa
输出信号		4~20mA、RS485、Pluse
额定电压		21.6〜26.4VDC	85〜115VAC
压力损失		200Pa以下
重量		1.6 kg	1.7 kg

大流量 - 技术参数

型号		UX40	UX50	UZ40	UZ50
电源	直流电	24VDC±10％/ 2W以下（电压26.4V 电流输出22mA）
	交流电	100VAC±15％/ 10W以下（电流输出的22mA）
接口		RC 1 1/2	RC2	JIS10K
介质温度		-10～60℃
环境温度/湿度		-10~ 60℃ ; 90％RH以下(无结露)
测量范围	煤气、氮	1.6～80m3/h	3～150m3/h	1.6～80m3/h	3～150m3/h
	丁烷、丙烷	1.6～80m3/h	3～80m3/h	1.6～80m3/h	3～80m3/h
流量低限		0.3m3/h	0.6m3/h	0.3m3/h	0.6m3/h
精确值		±1.5％RD（23℃，100kPa下）		±1.5％RD（23℃，500kPa下）
工作压力		100kPa		400kPa
输出信号		4~20mA、RS485、Pulse
防护等级		IP64
重量		约4.7kg	约6.3kg	约7kg	约8.8kg

UX / UZ 超声波流量计/超声波流量传感器资料下载

产品型录	英文型錄 | 日文型录
