WPD水平螺翼可拆式水表（DN40-300）
具体成交价以合同协议为准
2026-07-12杭州市
- 型号
该企业相似产品
产品简介
产品应用：用于流量波动相对不大的管网干线、需要兼顾小流量的场所。如主干线，工厂等，特别适用于特大流量的计量，如水泵后方，二次供水等场所。
详细信息
产品应用
用于流量波动相对不大的管网干线、需要兼顾小流量的场所。如主干线，工厂等，特别适用于特大流量的计量，如水泵后方，二次供水等场所。
产品特点
安装要求
·可水平安装、垂直安装及倾斜安装
·须满管计量
·进水端前安装长度大于3口径的直管段
·表后出水端勿直接安装截面积变化较大的管件。
产品示意图
用于流量波动相对不大的管网干线、需要兼顾小流量的场所。如主干线，工厂等，特别适用于特大流量的计量，如水泵后方，二次供水等场所。
产品特点
·德国机芯，水力动平衡技术，量程范围更宽。
·多点调节技术，机芯不易磨损，可长久保持精度，使用寿命更长。
·真空铜封计数器，IP68防水筹级，杜绝表面起雾.
·计数器可360度任意旋转，读数更加方便。
·可拆式互换式机芯便于维修，防磁设计杜绝外界磁场干扰。
·环氧树脂喷涂，符合国内卫生部和欧洲饮用水标准要求。
·可现场加装无磁传感机电转换模块，带有RS-485或M-BUS标准接口。
安装要求
·可水平安装、垂直安装及倾斜安装
·须满管计量
·进水端前安装长度大于3口径的直管段
·表后出水端勿直接安装截面积变化较大的管件。
| 公称口径 DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 测量范围依据G8/T778 | Q3/Q1 | 80 | 200 | 160 | 200 | 200 | 200 | 200 | 200 | 160 | 160 |
| Q2/Q1 | 1.6 | ||||||||||
| Q5(峰值流量24小时内Qmax或5分钟内1.2×Qmax（±2%m3/h） | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1200 | 1600 | 2000 | |
| Q4过载流量 | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 800 | 1250 | 2000 | |
| Q3常用流量 （±2%m3/h） | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| Q2分界流量 （±2%m3/h） | 0.8 | 0.51 | 0.63 | 0.8 | 1.28 | 2.0 | 3.2 | 5 | 10 | 16 | |
| Q1最小流量 （±5%m3/h） | 0.5 | 0.32 | 0.39 | 0.5 | 0.8 | 1.25 | 2 | 3.15 | 6.25 | 10 | |
| Qs始动流量 | 0.15 | 0.15 | 0.2 | 0.25 | 0.25 | 0.5 | 1.0 | 1.5 | 3.0 | 5.0 | |
| 湿度等级 | T50 T130 | ||||||||||
| 压力等级 | MAP16 | ||||||||||
| 压损等级 | △P40 | ||||||||||

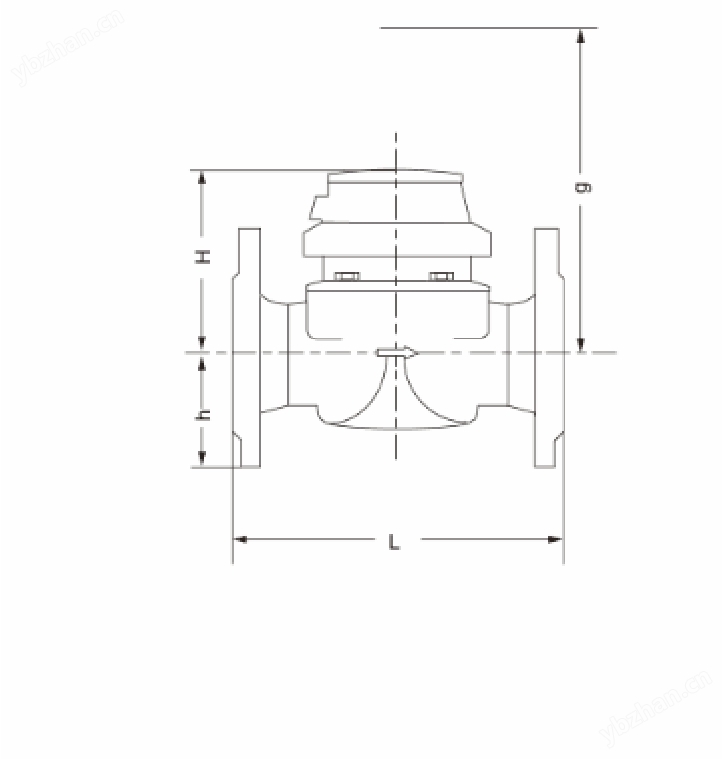

| 外形尺寸 | |||||||||||||
| 公称尺寸 | DN | 40 | 50 | 65 | 80 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 尺寸 | 总长 | L | 220 | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| H | 120 | 120 | 120 | 150 | 150 | 150 | 160 | 177 | 206 | 231 | 256 | ||
| 高 | h | 69 | 73 | 85 | 95 | 95 | 105 | 118 | 135 | 162 | 194 | 226 | |
| g | 220 | 200 | 200 | 270 | 270 | 270 | 280 | 356 | 441 | 446 | 491 | ||
| 连接法兰 | 法兰外径 | mm | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 580 |
| 螺栓中心 圆直径 | mm | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 525 | |
| 单边螺栓 数与孔直径 | 4-φ19 | 4-φ19 | 4-φ19 | 4/8-φ19 | 8-φ19 | 8-φ19 | 8-φ23 | 8-12-φ23 | 12-φ28 | 12-φ28 | 16-φ31 | ||
| 重量 | 整表 | kg | 7.4 | 7.7 | 10.0 | 13.6 | 14 | 18 | 20.5 | 35.5 | 50.5 | 72.3 | 99.3 |
| 机芯 | kg | 1.4 | 1.4 | 1.4 | 3.0 | 3.0 | 3.0 | 3.0 | 5.5 | 7.5 | 7.5 | 7.5 | |
| 材料 | |
| 壳体 | 球墨铸铁 |
| 机芯 | 高强度塑料 |
| 叶轮 | 高强度塑料 |
| 其他零件 | 黄铜，不锈钢 |
产品示意图
