DMS-ZYD 无人机多自由度飞控综合测试

具体成交价以合同协议为准

2026-07-09深圳市
型号
DMS-ZYD
参数
品牌:德迈盛/DMS 适用领域:科研 产地:国产 加工定制:是
深圳市德迈盛测控设备有限公司

高级会员2生产厂家

该企业相似产品
焓差室,冰箱能效试验室,电风扇风量实验室,吸油烟机油脂分离度试验装置,吸油烟机空气性能试验装置,吸油烟机气味降低度试验装置,电池挤压试验机,电池短路试验机,电池重物冲击试验机,电池自由跌落试验机,电池燃烧试验机,电池洗涤试验机,电池挤压试验机
产品简介
无人机多自由度飞控综合测试概述

本技术要求适用于多自由度测试台架设备的设计、生产、测试及验收工作。

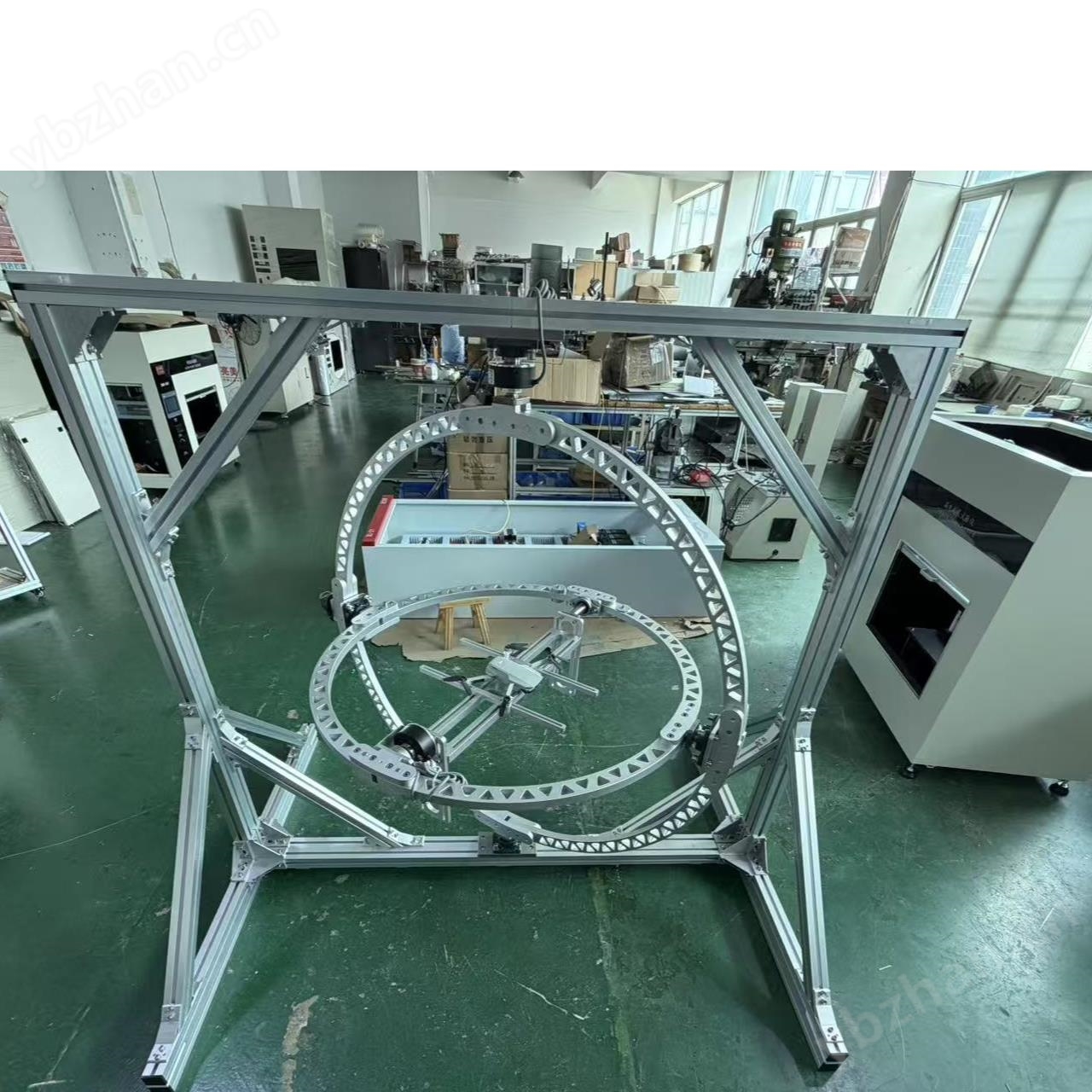

多自由度测试台架设备,用于在固定台架上,由无人机自身姿态运动带动三轴转动,通过编码器精准记录无人机实时姿态,为无人机搭载目标特性产品提供标准化、可重复、高精度的地面动态测试环境,有效替代真实试飞,完成目标特性产品的动态性能、姿态匹配、通信交互验证,降低测试风险与成本,提升测试效率。
详细信息

1 无人机多自由度飞控综合测试概述

本技术要求适用于多自由度测试台架设备的设计、生产、测试及验收工作。

多自由度测试台架设备,用于在固定台架上,由无人机自身姿态运动带动三轴转动,通过编码器精准记录无人机实时姿态,为无人机搭载目标特性产品提供标准化、可重复、高精度的地面动态测试环境,有效替代真实试飞,完成目标特性产品的动态性能、姿态匹配、通信交互验证,降低测试风险与成本,提升测试效率。

本技术要求规定的核心任务包括以下方面:
1)多自由度测试台架设备的设计、生产、试验及验收;
2)设备安装调试、操作培训及相关技术资料交付;
3)质保期内技术保障及后期维护支持。

2 无人机多自由度飞控综合测试组成

多自由度测试台架设备采用模块化、集成化、轻量化架构,整体包括五大核心单元:支撑框架单元、双环转动单元、可滚装横滚连接板单元、编码器单元,需一体化交付使用。

(1)支撑框架单元:包括钢焊接框架、可调地脚螺栓、配重块、防腐喷塑结构件等。

(2)双环转动单元:包括 φ1000mm 偏航外环(或近似正多边形)、φ800mm 俯仰内环(或近似正多边形)、精密交叉滚子轴承、动平衡校正组件等。

(3)可滚装横滚连接板单元:包括连接板、快拆滚装结构、高精度定位销、调心垫片、通用载荷接口等。

(4)编码器单元:包括滑环式绝对值编码器等。

3 功能要求

(1)三轴全姿态被动随动功能:台架整体固定,由无人机姿态运动带动偏航、俯仰、横滚三轴连续旋转与任意角度摆动,真实复现无人机全姿态运动。
