科迎法直头2针2孔插头加速度防水连接器完整详细介绍

一、产品整体概述

科迎法直头2针2孔插头加速度防水连接器是依托 M12 圆形连接器行业标准研发生产的工业级信号传输配件，核心面向 IEPE 型振动传感器、压电式加速度检测设备配套使用，产品包含 2 针公直头、2 孔母直头两大基础型号，可成对配套完成传感器与采集仪器之间的线路连接。当下工业智能制造、设备在线监测、故障诊断行业持续发展，各类振动、加速度检测装置的使用场景不断拓宽，普通民用插头无法满足车间潮湿、多粉尘、油污、电磁干扰强的复杂工况，本款连接器针对性解决工业传感设备接线难题，兼顾防水防尘、稳定导电、抗震动、耐老化多项实用性能，直头出线结构适配设备侧面、平面规整布线需求，不会占用过多安装空间，适配各类紧凑型加速度计外壳装配。

本产品全部由上海科迎法电气自有工厂研发、开模、加工、组装，从原材料采购到成品出厂形成完整质检流程，区别于市面简易塑料传感器插头，整机采用金属屏蔽外壳搭配弹性导电触点，在长期高频振动、高低温交替环境下依旧可以维持稳定信号传输，不会出现接触不良、信号跳变、断路等问题，广泛应用于风机振动监测、电机故障检测、机床工况采集、轨道交通加速度检测、桥梁振动在线监测等领域。

二、产品系统型号区分与完整规格参数

（一）产品型号划分

公头直头（2 针）标准型号：KYF12J2ZT

适用于加速度传感器本体出线端，插针式结构，用于信号输出；

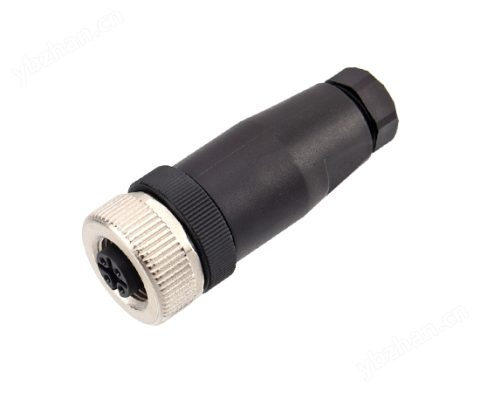

母头直头（2 孔）标准型号：KYF12K2ZT

适配采集仪、延长线缆一端，插孔式结构，接收传感信号；

同系列可搭配同规格弯头连接器 KYF12J2WT、KYF12K2WT，满足不同设备出线角度需求，本次主推直头款，两种型号可一对一配对使用。

（二）完整硬件规格

螺纹标准：M12×1 金属外螺纹，A 型编码，行业通用标准，兼容绝大多数国产、进口 IEPE 加速度传感器；

芯数配置：2 针 2 孔两芯设计，仅传输传感模拟信号，无电源大功率传输需求，匹配加速度计低电流信号输出特性；

电气参数：额定工作电流 4A，额定交直流电压 60V，适配传感器微弱电压信号传输，不会出现过载损耗触点；

防护等级：IP67 级防水防尘，短时浸水、粉尘堆积环境下内部电路不受侵蚀；

工作温度区间：-25℃至 + 80℃，可适应北方低温车间、高温冶金加工车间、户外露天监测设备；

安装结构：直头一体式成型，螺纹旋紧锁紧安装，无需额外工具，徒手即可完成对接固定；

适配线缆外径：标准 4-6mm 工业屏蔽线缆，可定制不同出线孔径适配粗 / 细传感线缆；

单只产品重量：约 18g，轻量化设计，不会给小型加速度传感器增加额外负重，避免影响振动采集精度。

三、全部件材质详解与材质优势

一款工业连接器的使用寿命、稳定程度取决于各零部件原材料，本产品所有配件均选用工业专用耐候材料，拒绝回收塑料、劣质铜材，各部位材质明细如下：

外壳壳体：主体基材为优质黄铜，外壳表层整体电镀镍处理。黄铜本身具备良好结构强度，抗挤压、抗磕碰，设备安装、运输过程中不易开裂变形；镀镍层隔绝空气、水汽、切削油污，长期使用不易氧化发黑、生锈，同时金属外壳具备屏蔽功能，可阻挡车间变频器、电机产生的电磁杂波，避免加速度传感信号出现杂波干扰，保证采集数据精准。

内部绝缘基座：采用高强度 PBT 工程塑料一体注塑成型，对比普通 ABS 塑料，耐高温、抗脆裂，高低温反复变化不会出现开裂、变形；绝缘电阻数值高，有效隔绝两根信号触点，杜绝短路漏电风险，塑料基材内部添加阻燃助剂，轻微火花环境下不易引燃，适配电气安全要求严苛的自动化车间。

导电接触触点：采用铍青铜作为基材，触点接触面整体加厚镀金。铍青铜弹性好，上千次插拔后依旧保持紧密贴合，不会出现松动虚接；镀金层耐腐蚀、导电性能优异，微弱传感信号传输损耗极低，长期使用不会产生氧化膜导致信号衰减，匹配加速度传感器高精度采集需求。

密封防水部件：密封圈、尾部护线套均采用改性氟橡胶材质。氟橡胶耐机油、切削液、工业腐蚀剂，长期浸泡油污不会膨胀融化；弹性持久，反复拆装后依旧紧密贴合线缆与壳体缝隙，实现 IP67 防水防尘效果，雨水、车间水雾、金属粉尘无法渗入内部接触区域。

尾部应力缓冲护套：一体成型软质橡胶护套，线缆弯折时分散拉力，避免线材根部断裂，设备长期震动工况下，有效降低线材与插头连接处磨损破损概率。

四、核心产品性能优势

抗振动稳定输出：专为加速度、振动监测设备定制，内部触点弹性结构经过百万次振动测试，

设备持续高频震动时，插针与插孔始终紧密贴合，不会出现瞬时断路，保障在线监测系统不间断采集数据，不会丢失设备故障关键振动波形。

IP67 全天候防护性能：螺纹对接后胶圈密封，可应对车间喷淋清洁、户外露天设备、潮湿地下泵房等场景，粉尘、水雾、切削液无法进入插头内部，减少短路、触点锈蚀故障，大幅降低设备后期维护频次。

金属屏蔽抗干扰：黄铜镀镍完整屏蔽外壳，可隔绝电机、变频器、高压线缆产生的电磁干扰，针对高精度加速度传感器，能够消除杂波造成的数据失真，保证故障诊断、设备状态监测的数据真实可靠。

便捷安装拆卸：标准 M12 螺纹旋紧式对接，无需扳手、压线钳等专业工具，现场工作人员徒手即可完成插拔对接，设备检修、线缆更换操作简单，缩短停机检修时间，提升工厂生产效率；直头出线布局平整，设备控制柜、传感器侧面整齐布线，不会出现线缆弯折扭曲杂乱的情况。

宽温域适配多场景：零下 25 度低温环境不会出现塑料变硬脆裂，80℃高温工况下橡胶密封件不会软化渗漏，无论是北方冬季户外监测设备，还是冶金、热处理高温车间，均可稳定长期使用。

超长使用寿命：优质铍青铜镀金触点支持上千次反复插拔，壳体、塑料、橡胶配件耐老化，正常工业工况下连续使用 3-5 年无需更换，相比市面低价塑料传感器插头，综合使用成本更低。

五、适用行业与细分应用场景

智能制造机床行业：数控车床、加工中心主轴振动监测，配套 IEPE 加速度计采集设备运行振动数据，实时判断轴承磨损、主轴故障，插头稳定传输振动信号，适应机床切削液飞溅、金属粉尘多的恶劣环境。

风机能源行业：风力发电机机舱振动监测、风机轴承加速度检测，户外露天安装，温差大、雨水风沙多，本产品 IP67 防水防尘结构适配户外长期使用，屏蔽外壳消除风机变频器电磁干扰。

轨道交通领域：列车轨道、转向架加速度振动检测设备，车辆行驶持续震动，插头抗振动结构避免信号中断，金属外壳抵御隧道潮湿、粉尘环境。

水泵风机设备运维：工业水泵、冷却风机在线状态监测，通过加速度传感器采集设备振动数值，提前预判转子失衡、轴承损坏故障，车间潮湿多水汽环境适配防水插头。

桥梁建筑结构监测：大型桥梁、钢结构厂房振动加速度在线监测装置，户外全天候使用，耐高低温、雨水侵蚀，稳定传输结构形变振动数据。

实验室精密检测设备：院校、检测机构振动试验台、冲击测试台配套加速度传感器，微弱信号无损传输，镀金触点降低信号损耗，保障检测数据精准度。

六、生产实力、产地与售后供货说明

本产品品牌为科迎法，生产企业为上海科迎法电气科技有限公司，生产厂址位于上海市松江区九亭镇九泾路 325 弄 2 号楼，自有标准化生产车间，具备模具开发、注塑、金属加工、触点电镀、成品组装全流程生产线，无需外包代工，原材料品质、生产工序全程自主管控，产品质量可控性更强。

每一批次产品出厂前均执行多重检测工序，包含导通电阻测试、绝缘耐压检测、IP 防水喷淋测试、高低温循环测试、百万次振动耐久测试，检测合格后方可打包入库，杜绝不良品流入市场。

供货方面，KYF12 系列 2 针直头常规型号长期现货储备，客户下单后可快速安排发货；支持按需配套加工成型线束，可根据客户设备长度需求定制线缆；支持插头外壳激光刻印企业 LOGO、型号标识，满足设备整机配套贴牌需求。

售后有保障，产品正常工况使用出现材质、导电、防水类质量问题可提供退换货服务，技术团队可提供连接器选型、接线配套技术指导，针对加速度传感器整套布线方案给出专业建议。

七、产品使用注意事项

对接时保证螺纹旋紧到位，确保内部胶圈压紧密封，未旋紧会降低防水防尘效果；

避免强行大幅度弯折线缆根部，虽然配备缓冲护套，长期弯折仍会加速线材老化；

存放环境保持干燥通风，避免长期浸泡强酸强碱液体，延长密封橡胶使用寿命；

插拔操作握住插头金属壳体，不要直接拉扯线缆，防止触点脱落、线材断裂；

如需搭配屏蔽线缆使用，可对接厂家定制屏蔽款插头，完整实现电磁屏蔽效果。

整体设计贴合工业传感设备实际使用需求，兼顾耐用性、信号稳定性、环境适应性，是各类压电式加速度、振动监测设备配套接线的优选工业接插件，对比普通塑料简易插头，在复杂工业工况下使用寿命与数据传输稳定性具备明显优势，可有效降低设备监测系统故障概率，提升工业设备在线监测的整体可靠性。
