HD-UHZ型磁翻板液位计
具体成交价以合同协议为准
2026-07-06淮安市
- 型号
该企业相似产品
产品简介
HD-UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制
详细信息
HD-UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
HD-UHZ型磁翻板液位计是恒大仪表公司创新设计的新一代，产品技术，结构合理，显示清晰直观，由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。
HD-UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
HD-UHZ工作原理：主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

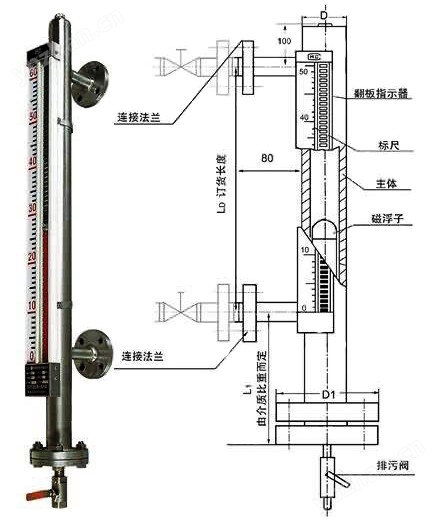

HD-UHZ结构如下图所示
| HD-UHZ | 系列 | 规格系列型号 | ||||||||
| 1 | 磁翻板指示 | |||||||||
| | 2 | 磁翻板指示-远传输出 | ||||||||
| | a | 基本型 | ||||||||
| b | 保温型（夹套型） S防霜型 R电伴热型 | |||||||||
| c | 插入型 | |||||||||
| d | 耐腐型 | |||||||||
| e | 插入保温型 | |||||||||
| f | 插入耐腐型 | |||||||||
| g | 保温耐腐型 | |||||||||
| | 1 | 无报警 | ||||||||
| 2 | 带1只报警点 | |||||||||
| 3 | 带2只报警点 | |||||||||
| 4 | 带3只报警点 | |||||||||
| 5 | 带4只报警点 | |||||||||
| | 5 | 不锈钢 | 主体材质 | |||||||
| 6 | 防腐铝 | |||||||||
| 7 | 钛 | |||||||||
| 8 | PVC | |||||||||
| 9 | 四氟包裹 | |||||||||
| | A | -40-0℃ | 工作温度 | |||||||
| B | ≤80℃ | |||||||||
| C | ≤100℃ | |||||||||
| D | ≤150℃ | |||||||||
| E | ≤300℃ | |||||||||
| F | ≤350℃ | |||||||||
| G | ≤480℃ | |||||||||
| | a | 0.6 Mpa | | 实际工作压力 | ||||||
| b | 1.0 Mpa | | ||||||||
| c | 1.6 Mpa | | ||||||||
| d | 2.5 Mpa | | ||||||||
| e | 4.0 Mpa | | ||||||||
| f | 6.3 Mpa | | ||||||||
| g | 10 Mpa | | ||||||||
| h | 16 Mpa | | ||||||||
| i | 22 Mpa | | ||||||||
| j | 32 Mpa | | ||||||||
| | | l | 介质比重（g/㎡） | |||||||
| l | 测量长度 | |||||||||
| l | 输出信号 4-20mA… | |||||||||
