隔膜压力表

    NFY-M系列隔膜压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高听液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合
    隔膜式压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。

NFY-M外形尺寸

NFY-M型号标示
□--－选配压力表型号
□--－隔膜膈离器型式
　　　　L－螺纹式（≤60MPa)
　　　　F－法兰式(≤25MPa)
　　　　F10－工字形法兰式(≤4MPa)
　　　　C－夹子式(0.1～2.5MPa)
　　　　N－螺母式(0.1～2.5MPa)
　　　　Z－螺栓式（1～25MPa)
　　　　H－均质机用(10～60MPa)
□--－连接的代号
　　　　0）直接（被测介质温度＜80℃）
　1）角形（被测介质温度＜150℃）
　　　　2）硬管（被测介质温度＜200℃）
　　　　3）软管（1米.2米.4米.6米）
　　　　4）散热器（被测介质温度＜200℃）
　　　　5）阻尼器
□--－膜片材料
　　　　316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料
□--－测量范围
□--－法兰标准代号
标示：通用仪表为YXNC100III抗震电接点压力表，连接形式为2M软管，采用ML螺纹式隔离器，隔膜材料为哈氏合金，测量范围为0～40MPa.
标示：通用仪表为Y100BF不锈钢压力表，连接形式为“4”一散热器，采用MC夹子式法兰，隔膜材料为316L，测量范围为0～10MPa，夹子法兰通径DN25。
ML螺纹式隔离器型式
　仪表型式

NFY-M外形尺寸

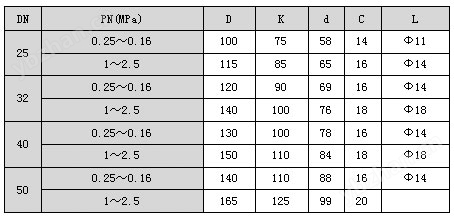

HG20592～20614－97标准（本厂常用法兰标准）
