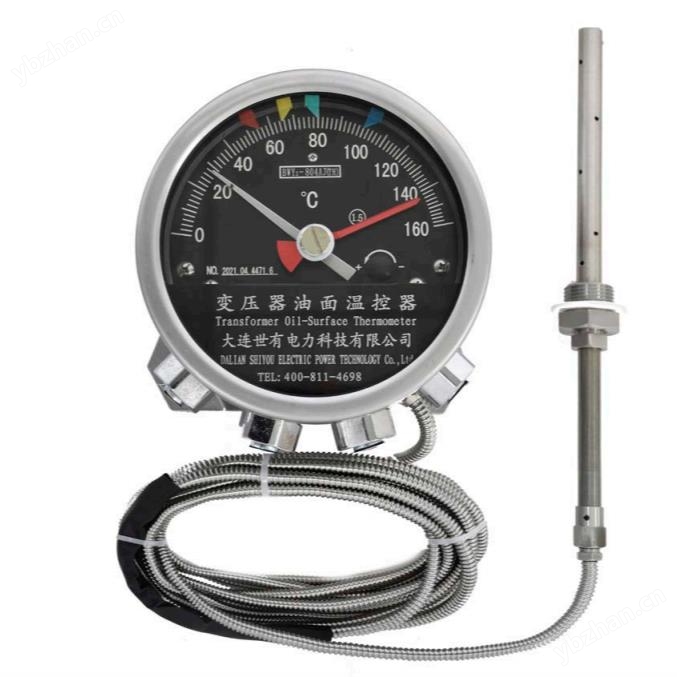

BWRY2 变压器油面温控器
具体成交价以合同协议为准
2026-07-20大连市
- 型号
- BWRY2
该企业相似产品
产品简介
BWY2 系列变压器油面温控器是采用复合温升的原理而设计的变压器专用仪表。适用于变压器及其它设备的温度检测和控制。该仪表具有良好的防护性能，能在户外条件下全天候正常工作，仪表内装有多组可调控制开关，可分别用于变压器冷却系统控制及讯号报警等。通过仪表内温度变送器，输出与温度值对应的输出信号，供计算机系统和二次仪表使用，实现无人电站管理。
详细信息
BWY2 系列变压器油面温控器是采用复合温升的原理而设计的变压器专用仪表。适用于变压器及其它设备的温度检测和控制。该仪表具有良好的防护性能，能在户外条件下全天候正常工作，仪表内装有多组可调控制开关，可分别用于变压器冷却系统控制及讯号报警等。通过仪表内温度变送器，输出与温度值对应的输出信号，供计算机系统和二次仪表使用，实现无人电站管理。
工作原理
BWY2 系列变压器油面温控器，主要由弹性元件、传感导管、感温部件、温度变送器（若有）、数字式温度显示仪（若有）组成。由弹性元件、传感导管和感温部件构成的密封系统内充满感温介质，当被测温度变化时，感温部件内的感温介质的体积随之变化，这个体积增量通过传感导管传递到仪表内弹性元件，使之产生一个相对应的位移，这个位移经机构放大后便可指示被测温度，并驱动微动开关，输出开、关控制信号以驱动冷却系统，达到控制变压器温升的目的。
BWY2 系列主要技术性能及参数
电源及输出信号：详见附件 1；
工作条件：环境温度（-40～55）℃，相对湿度≤95%RH；
测量范围：（0～160）℃或按客户需求定制；
准确度：1.5 级(检测点允许的最大误差为±2.4℃)；
开关性能：各组开关均能在全量程内任意设定；
开关动作误差：±2℃；
开关切换差：（5±3）℃；
开关额定功率：AC220V/5A 或按客户需求定制；
温包尺寸及使用要求：Φ14，插入深度不低于 150mm；
安装螺纹尺寸：（M27×2）mm 或（M33×2）mm；
毛细管长度:6m 或按客户需求定制；
防护等级：IP55；
数字式温度显示仪技术参数
电源及输入、输出信号：详见附件 2；
工作条件：环境温度（0～50）℃，相对湿度≤85%RH；
工作电源：开关电源 AC/DC(100～260)V，频率（50～60）Hz；
接点功率（若有）：AC220V/5A；
精度等级：1.0 级；
显示方式：LCD 显示或数码管显示；
安装方式：嵌装式；
外形尺寸：160mm×80mm×85mm；
开口尺寸：152+1mm×76+1mm
BDFY-24V 稳压电源技术参数（产品选配）
输入电压：AC/DC(100～260)V，频率（50～60）Hz；
输出电压：标准电压 DC24V；
工作条件：环境温度（0～50）℃，相对湿度≤85%RH；
安装型式：卡轨式；
外形尺寸：110mm×58mm×37mm，
图 3 BDFY-24V 外形尺寸图
标准35mm导轨槽第 3 页
安装和使用
仪表在运行中必须垂直安放。
将数字式温度显示仪插入到控制台上的开口处，轻轻用力推进即可。
温包安装
温包安装前应在变压器安装孔内注满变压器油，然后慢慢插入温包，并拧紧安装接头，保
证温包被油浸没。
温包与表头间的软管必须有相应的固定，间距在 300mm 为宜，弯曲半径不得小于
R100mm。多余的软管应按大于直径 Φ200mm 盘成圆，固定在变压器本体上。
电气连接图：详见附件 3。
开关设定：若用户无特殊要求，该产品出厂前将按默认值设定如下：
四组开关：K1=55℃ K2=65℃ K3=80℃ K4=100℃
六组开关：K1=55℃ K2=65℃ K3=80℃ K4=95℃ K5=105℃ K6=120℃
备注：以四组开关为例，六组开关同理。
