TH-WFB5 五要素防爆气象传感器

五要素防爆气象传感器之所以能在高危行业立足，得益于其在设计原理与制造工艺上的多重突破：这是该设备的特征。它采用了特殊的防爆外壳与电路设计，从源头上杜绝了电气火花的产生。无论是外壳的抗冲击性，还是内部元件的密封性，均符合国家防爆标准，确保在充满易燃易爆气体、蒸汽或粉尘的环境中能安全运行，绝不成为引爆源。摒弃了传统机械式风杯和风向标，采用超声波时差法或相位差法原理测量风速风向。这种设计不仅消除了机械磨损带来的故障隐患，实现了“免维护”，而且不受启动风速限制，即使在微风环境下也能精准捕捉数据。设备将采集、存储、通讯、显示功能融为一体，结构紧凑。同时，具备防水、防爆、防尘、防震、防腐的“五防”特性，防护等级高，能够适应强酸、强碱、盐雾等恶劣工业环境，抗氧化能力强。支持RS232、4G、GPRS等多种通讯方式，可将数据实时上传至云平台或监控中心。部分型号还配备大型防爆LED显示屏，让现场工作人员能直观地读取实时数据，实现本地与远程的双重监控

一、产品简介

我司作为专业研发生产销售一体化防爆气象传感器的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波防爆风速风向仪、防爆五要素微气象仪等气象产品，已广泛应用到化工厂、油库、隧道、矿井等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

五要素防爆气象传感器创新性地将风速、风向、温度、湿度、大气压力通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3、风速、风向、温度、湿度、大气压力五要素一体式☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

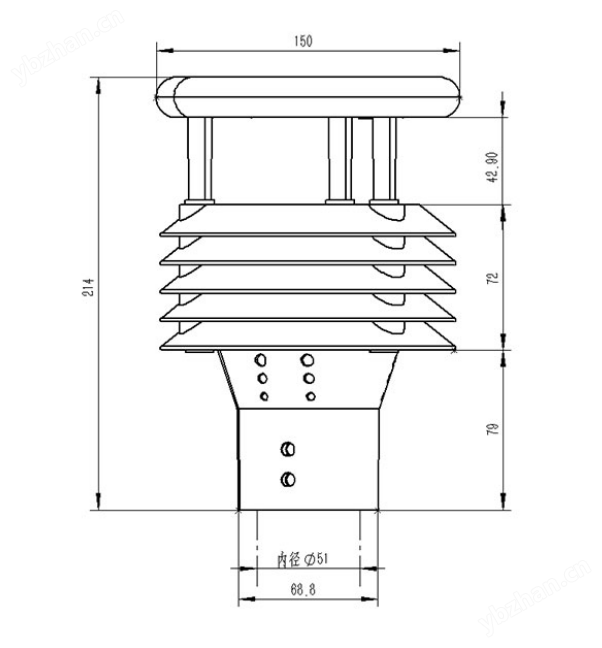

四、产品尺寸图

五、产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱

5、温度、湿度、气压监测位置

6、底部固定法兰

※此产品可选配电子罗盘、GPRS(内置)/GPS（二选一）

六、产品接线定义

VCC：棕色，GND：黑色，485A：绿色，485B：蓝色
七、法兰盘固定方式

1、微气象仪
2、固定螺钉
3、通信电缆+航插
法兰盘尺寸
