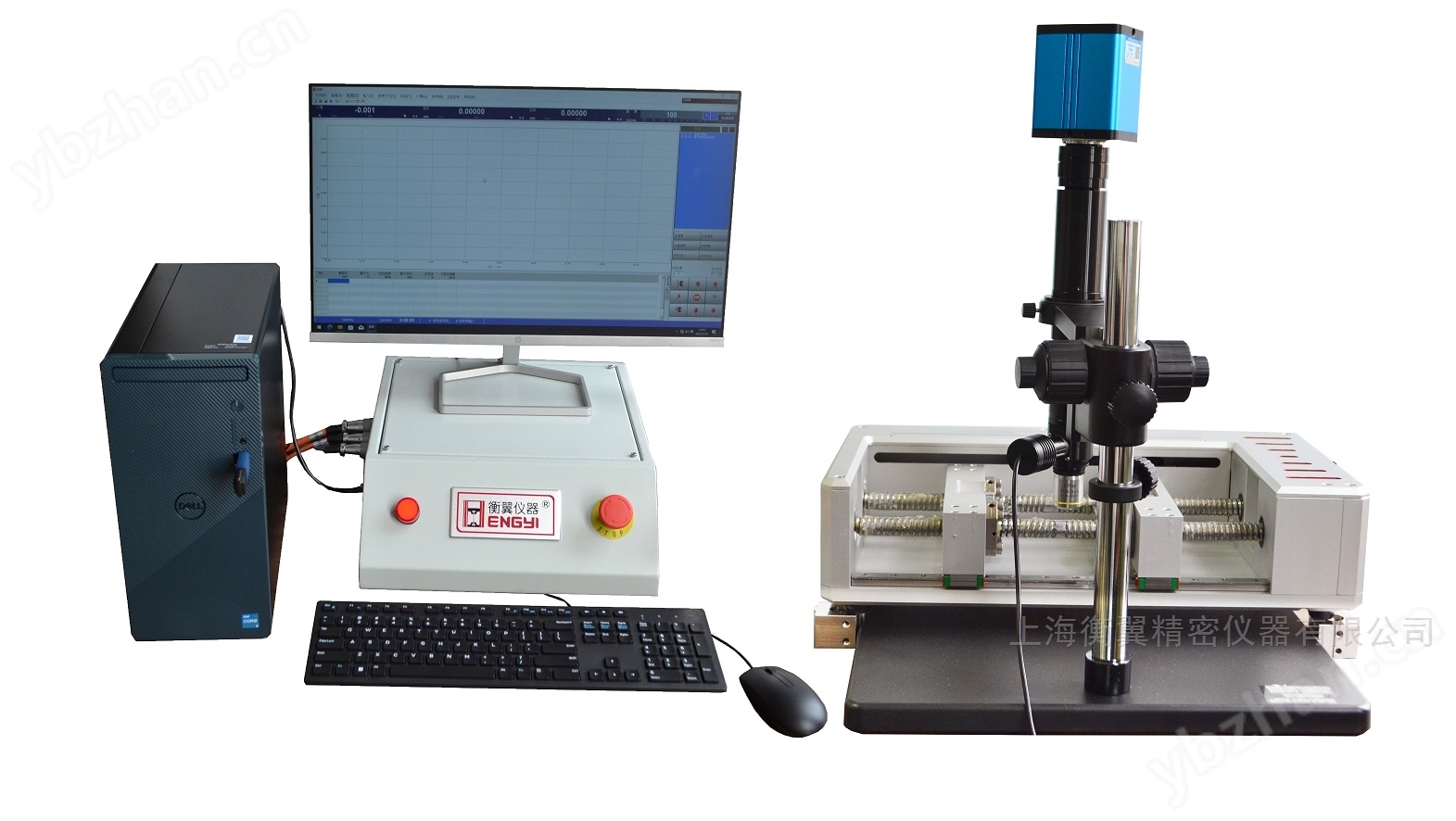

HY-YW-00520 台式立卧一体光学原位试验机

台式立卧一体光学原位试验机是桌面级微型精密力学加载台，核心特点：一台主机可立式 / 卧式自由切换，搭配光学显微镜、CCD、DIC 数字散斑系统，在施加拉 / 压 / 弯载荷的同时，实时原位观测材料微观形变、裂纹、界面演化，实现力学曲线与显微图像同步采集，是材料微观力学科研专用设备。

台式立卧一体光学原位试验机核心结构与功能：

‌双模式切换‌：水平放置时可完成拉伸、拉伸疲劳、剥离、剪切类测试；垂直放置时可完成压缩、压缩疲劳、三点弯曲、四点弯曲类测试。

‌核心加载优势‌：采用对称对中加载结构，夹具两端同步反向运动，测试全程试样中心点始终保持静止，避免试样偏心，数据重复性好。

台式立卧一体光学原位试验机主要应用领域：

广泛适配材料科学、力学、生物医学等前沿研究场景，可针对硬质塑料、陶瓷、高分子聚合物、柔性电子、生物植入材料等多种试样，在光学显微镜/CCD的实时观测下，同步记录力学性能与裂纹扩展、塑性变形等微观行为。

台式立卧一体光学原位试验机设备核心优势：

一机两用：不用更换主机，立卧快速切换，节省实验室采购成本与占地空间

原位可视化：力学数据 + 微观形貌一一同步溯源，直接支撑 SCI 论文微观机理分析

桌面小型化：区别于大型落地万能机，体积小巧，可直接放置显微镜载物台

高兼容性：开放光学窗口，通用市面绝大多数光学表征设备，可后期升级温控、DIC 系统

高精度微载荷：小力值机型可测微米级薄膜、发丝等微小试样，无过载、测力稳定

台式立卧一体光学原位试验机技术参数：

1.  产品规格：   HY-YW-00520

2． 精度等级：   0.5级

3． 负荷： 1N/5N/10N/20N/50N/100N/200N/ 500N(任选或增配）

4． 有效测力范围：0.1/100-100;

5． 试验力分辨率，负荷±500000码；内外不分档，且全程分辨率不变。

6.  位移测量范围：0-150mm；

7.  加载频率：0-1Hz；

8. 位移精度：0.1μm；

9. 示值相对误差/测量精度：显示值的±0.2%（在有效测力范围内）

10.试验速率调节范围：0.1μm

11． 试验速度：0.001~100mm/min(任意调)

12．电源功率： 200W

13．主机重量： 30kg

14. 电源电压:  220V（单相）

15.体积：450*250*120mm
