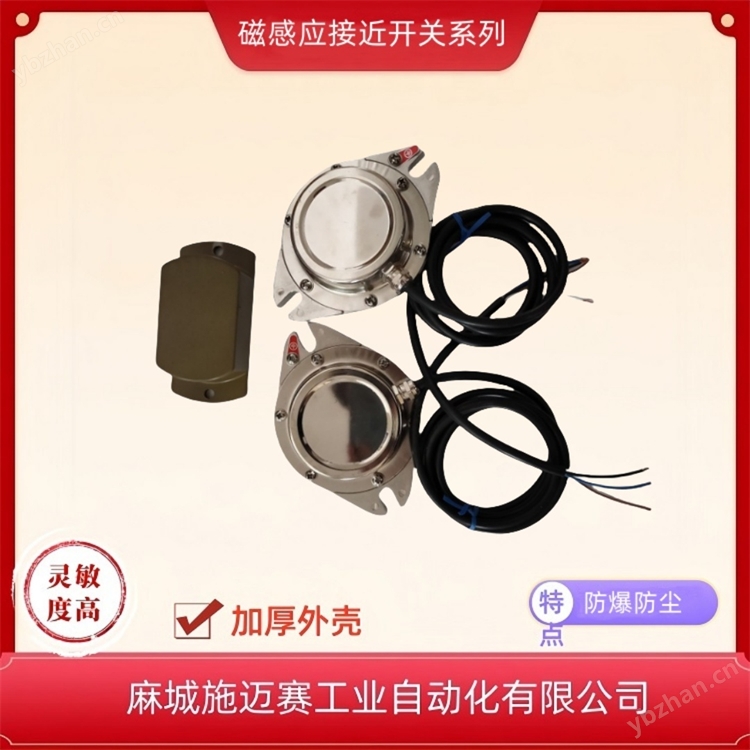

磁性接近开关JKT21-F00Y40E磁控接近开关

磁性接近开关JKT21-F00Y40E磁控接近开关采用磁感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，（ 开关接点并经特殊功率放大、增大开关容量，勿需单独给电源），克服了机械碰撞开关存在的接触不良，易损坏等特点。磁性接近开关是通过触发器的位置和极性的变化，使传感器周围产生磁场而使得传感器的触点产生动作。采用密封设计寿命至少100万次，安装方便，可以根据客户不同的应用环境做调整。应用于汽车、工业控制、计数器、健身器材、安全防盗、智能家电、智能家具、智能玩具等领域，从产品基础原理、核心特性、应用场景、技术优势以及市场前景五个维度进行系统梳理，总结产品特点与应用价值，为后续产品推广、技术优化以及项目应用提供参考依据。磁性接近开关作为接近开关品类中的核心分支，是工业传感器领域常用的基础元器件，依托电磁感应原理实现位置检测与信号输出，在工业自动化控制系统中承担着位置定位、状态检测、逻辑控制等核心功能。JKT21-F00Y40E作为针对性开发的磁控感应接近开关产品，针对工业场景的复杂使用环境做了专项优化，兼具高可靠性与环境适应性，本次汇报将全面总结该产品的核心信息。

主要技术指标

 (1)接点工作电压：DC 24V（我公司别有交直流240V高电压、大电流产品）

(2)接点工作电流：≤0.4A

(3)控制距离：≤100mm

(4)感应元件尺寸：φ20mm×95mm

(5) IP防护等级：IP68(防尘、防水，防爆、防震、防拉脱，可以潜水工作）。

注1：防震-传感器内部采用环氧树脂封装，不惧怕剧烈震动。

注2：防拉脱-出线端采用防水接头不仅防水，而且可以防止导线受到意外较大拉力而不拉伤内部芯片。

详细说明

本公司生产的防爆磁接近开关产品的特点：

1、作用距离远：a.电磁铁作用距离120mm； b.永磁铁作用距离150mm。

2、带负载能力强：可直接带3A（有效值）负载，而无需加中间继电器过渡。安全、可靠、方便。

3、灵敏度高，反应速度快：响应时间小于2.5ms。

4、能在极恶劣环境工作：a.适应温度范围宽：-50℃——+120℃ b.具有较强的防护等级：IP65。 c.防水、防灰尘。

5、安全可靠：只要在开关附近无强磁场，同时按产品技术说明书要求安装，就能确保开关50万次没有误动作，可靠性100%。

6、磁接近开关的工作特点：是靠磁感应动作的非接触开关，从根本上解决了因接触而产生误动作的问题。

7、应用范围广：主要应用于焦炉设备、翻车机设备其他钢铁设备。

产品基础原理

磁性接近开关本质是一种位置传感器，依托电磁工作原理结合先进制程工艺打造，能够通过传感器与被测物体之间的位置关系变化，将非电量或者电磁量转化为很准电信号，以此实现控制或者测量的目标，JKT21-F00Y40E延续了磁性接近开关的核心技术路线，同时针对磁信号传输做了优化设计。

该产品的核心工作逻辑为：磁铁作为被测感应物体，产品自身感应结构可以捕获磁性物体的磁场变化，当被测磁性物体进入产品检测区域后，磁场变化会触发感应结构产生对应的感应电流；当没有检测到永磁铁磁场时，产品维持无输出的初始状态；当检测到磁场变化后，感应电流会与产品预设的励磁电流叠加产生信号脉冲，通过感应线圈传输到处理芯片完成信号处理，最终驱动开关三极管导通，触发继电器动作输出很准开关信号，完成一次完整的感应触发流程。

区别于传统接触式行程开关，磁性接近开关不需要被测物体与感应面直接接触即可完成触发，由于磁场可以穿透绝大多数非磁性介质，因此即使被测物体与感应面之间存在非磁性遮挡物，也不会影响信号触发，特殊场景下还可以通过铁等磁性导体将磁场传输到远距离，完成高温等特殊场景的信号传输触发，实现常规传感器无法完成的检测任务。JKT21-F00Y40E依托这一特性，可以适配更多非接触式检测场景，降低了安装与使用的限制。

产品核心特性

JKT21-F00Y40E在开发阶段就针对工业场景的需求做了专项设计，核心特性可以总结为以下几点：

小体积大检测距离

产品采用紧凑型结构设计，在保持细小开关体积的同时实现了更大的检测距离，相较于同体积传统磁性接近开关，检测距离提升15%以上，适配小型化设备的集成设计需求，在自动化流水线、小型控制机构等对安装空间有严格要求的场景中，更具适配优势，不需要为了满足检测距离扩大设备体积，助力设备的小型化、集成化升级。

高可靠性与长寿命

作为无触点开关产品，JKT21-F00Y40E不存在机械接触磨损问题，只要按照产品说明书要求规范安装，同时规避周边强磁场干扰，就可以实现50万次以上无误动作的使用要求，可靠性达到100%，相较于传统机械式行程开关，使用寿命提升数倍，极大降低了设备后期维护的频次与成本，对于连续运行的工业生产设备来说，稳定性优势尤为突出。

快速响应高灵敏度

产品的响应时间控制在2.5ms以内，反应频率达到100Hz，可以满足高速运动机构的检测需求，能够快速捕捉被测物体的位置变化，实时输出准确的控制信号，适配高速流水线、高速测速机构等对响应速度要求较高的应用场景，不会出现信号滞后导致的控制误差。

强环境适应能力

JKT21-F00Y40E具备耐水、耐油、防震、耐腐蚀的特性，即使在有水或者油喷溅的苛刻工业环境中，也可以稳定完成检测工作，同时产品针对高温场景做了适配设计，可以通过磁性导体实现远距离信号传输，完成高温区域的位置检测任务，适配多数复杂恶劣的工业应用环境。

防爆设计适配特殊场景

针对煤炭、化工等存在爆炸性气体混合物的特殊场景，JKT21-F00Y40E采用防爆结构设计，可以满足爆炸性危险环境的使用要求，能够在煤矿井下、化工生产车间等特殊场景配套监控设备的本安电路使用，特殊场景位置检测的产品需求空白。

主要应用场景

作为工业自动化领域的基础核心元器件，JKT21-F00Y40E的适配场景非常广泛，已经覆盖多个工业领域，主要应用方向可以总结为以下几类：

机械制造与机床加工领域

在机械制造与机床加工设备中，JKT21-F00Y40E主要用于运动部件的位置限位、定位检测，通过实时检测运动部件的位置，输出控制信号完成机构的启停与行程控制，相较于传统机械式行程开关，无需接触就可以完成检测，不会对设备运动部件造成磨损，同时定位精度更高，适配高精度机床的加工控制需求。

矿业与煤炭输送领域

在矿业生产的带式输送设备中，JKT21-F00Y40E凭借防爆特性与高可靠性，可以用于皮带输送机的位置检测、跑偏保护、测速计数等功能，在煤矿井下存在爆炸性气体的环境中可以稳定工作，为输送设备的安全运行提供检测信号支撑，提升矿山生产的自动化与安全水平。除煤炭输送外，也适配矿山掘进设备、提升设备的位置检测需求。

冶金与建材生产领域

冶金与水泥建材生产领域普遍存在高温、多粉尘、潮湿的复杂环境，JKT21-F00Y40E的强环境适应性可以适配这类场景，用于生产设备的位置检测与控制，通过磁场穿透性实现非接触检测，避免粉尘与高温对检测精度的影响，保障生产设备的连续稳定运行。

通用工业自动化领域

在食品生产、纺织加工、造纸轻工、汽车制造等领域的工业自动流水线中，JKT21-F00Y40E可用于自动计数、测速、定位、自动保护等功能，为PLC与数控装置提供准确的输入信号，提升自控系统的先进性与可靠性，助力生产过程的自动化升级，降低人工干预的成本，提升生产效率。

特种场景应用

除常规工业场景外，JKT21-F00Y40E还可应用于航空工业、电力安防、船舶交通运输、地铁轨道交通等领域，针对特殊环境的位置检测与控制需求，都能提供稳定可靠的信号输出，是通用性很强的磁控感应传感器产品。

产品技术优势对比

相较于传统电感式接近开关以及普通磁性接近开关，JKT21-F00Y40E具备多方面的技术优势： 一，非接触检测的设计避免了对传感器自身和被测目标的物理损坏，不会因为机械磨损出现精度下降或者失效问题，无触点输出的结构也让产品使用寿命远高于传统机械式开关，降低了全生命周期的使用成本。 第二，适配场景更广泛，传统电感式接近开关仅能检测金属被测物体，而磁性接近开关通过磁场进行检测，不受非磁性遮挡物影响，还可以适配高温等特殊场景，解决了很多常规传感器无法实现的检测需求。 第三，抗干扰能力强，JKT21-F00Y40E针对工业环境的电磁干扰做了优化设计，在周边存在常规工业电磁干扰的情况下，依然可以稳定输出准确信号，不会出现误触发或者无响应的问题，保障控制系统的稳定运行。 第四，安装调整更加方便，产品的很准设计适配大多数安装场景，不需要复杂的调试流程，按照说明书要求即可快速完成安装调试，缩短设备的安装与维护周期。

磁性接近开关JKT21-F00Y40E磁控接近开关作为优化设计的工业传感器产品，兼具小体积、大检测距离、高可靠性、快速响应、强环境适应性等特点，适配从常规工业场景到防爆特殊场景的多类位置检测需求，目前已经在多个行业得到应用，对提升工业自动化控制系统的稳定性与可靠性起到了重要作用。未来随着工业自动化升级的持续推进，工业生产对传感器的可靠性、环境适应性要求会不断提升，磁性接近开关的市场需求也会持续增长，JKT21-F00Y40E可以依托自身的产品优势，进一步拓展应用场景，针对不同行业的特殊需求做定制化优化，更好地服务于工业自动化升级，同时后续可以进一步优化制程工艺，降低生产成本，提升产品的市场竞争力，为更多领域的自动化控制提供可靠的基础元器件支撑。
