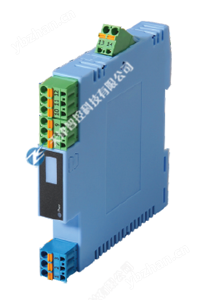

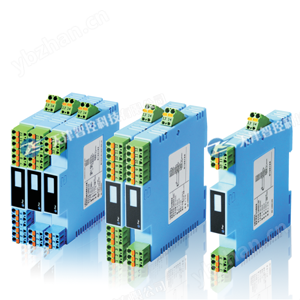

频率信号输入隔离变送器ZK6021 ZK6023 ZK6022

ZK6021	ZK6023	ZK6022
1入1出	1入2出	2入2出

概述 . 主要技术规格
将频率信号输入隔离处理，变送输出与输入的频率信号成线性关系的直流电流或电压信号。
本频率信号隔离变送器采用独立的直流电源供电方式。

● 供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：< 30mA （1入1出）；<40mA （1入2出）；< 45mA （2入2出）

● 输入
输入形式（可选）:
A. 集电极开路
输入频率范围：0～100 KHZ；或其它频率信号
最小脉冲宽度：4μs以上（高电平/低电平）
检测电压/电流：5V DC/2mA DC
检测阈值：开350Ω以下；关10KΩ以上
B. 干接点开关
输入频率范围：0～30 Hz；或其它频率信号
最小脉冲宽度：10ms以上（ON/OFF）
检测电压/电流：5V DC/2mA DC
检测阈值：开350Ω以下；关10KΩ以上
C. 电压脉冲
输入频率范围：0～100 KHz；或其它频率信号
输入电压脉冲：5V、12V、24V（注：以订货时选定的为准）
最小脉冲宽度：4μs以上（高电平/低电平|）
检测阈值：电压脉冲为5V时,
高电平（VH）3V以上；低电平（VL）1V以下
电压脉冲为12V或24V电压脉冲时,
高电平（VH）6V以上；低电平（VL）4V以下
输入阻抗：10KΩ以上
端子间输入电压：±50V

● 输出
输出电流：4～20mA；0～20mA；其它指定电流
输出电压：1～5V；0～5V；0～10V；其它指定电压
负载电阻：4～20mA 输出时，≤350Ω（出厂默认，可指定负载）；1～5V输出时，≥100KΩ

● 综合通用参数
标准精度：±0.1%
温度漂移：0.01%F.S./℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV，1min，50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度：-20℃～+60℃
储存环境温度：-40℃～+80℃
机壳材质/防护等级：阻燃ABS/IP20
外形尺寸：16×116×110（mm）
