压差式静力水准仪 PT500-SZY01

产品主件
1、进口精密压力芯体体；
2、零点、满度、温度补偿,数字集成放大板；
3、四芯防水电气连接器；
4、快速液、气接口；
5、航空级铝合金氧化外壳；
6、排气阀；
配件：
7、固定安排板；
8、基准液灌；
9、数量采集电箱；
10、总线电缆；
11、液体及气体管道；
12、采集监控系统；

产品特性：
进口精密压力芯体体；
零点、满度、温度补偿,数字集成放大板；
防水、防雷结构设计；
数字信号RS485-RTU输出；
分辨率高压0.01mm；
航空级铝合金氧化外壳；

主要应用：
轨道交通路基沉降监测；
地铁支撑墙沉降监测；
隧道上部山体及建筑物；
高速公路路基、边坡沉降检测；
桥墩、基坑沉降检测；
核电站、大型水电站；
大坝及水利枢纽、高层建筑的基础；

一、规格型号:

二、技术参数:

测量介质：液体
压力形式：差压
压力量程：0～200mmH20, 0～1000mmH20 ,0～20mH20 (范围内可定制)
温度量程：-40~100℃
综合精度：0.05～0.1%FS
分辩率：0.01mm
输出信号：RS485-RTU；4～20mA
供电电压：12V DC（7～30VDC）
绝缘阻抗：≥1000 MΩ/100VDC
补偿温度：-10～60℃（特殊温区订货时注明,可定制补偿负30℃超低温）
介质温度：-40～85℃
环境温度：-40～80℃
储存温度：-40～85℃； 相对湿度：0～95% RH
响应时间：≤5mS
过载压力：150%FS
破坏压力：3倍量程(量程小于200MPa)；2倍量程(量程大于201MPa)
电气连接：直接引线
防护等级：Ip67、IP68
连接电缆：四芯防水航空接插件
连接材料：航空铝合金，氧化
过程连接导液管：Ф8mmPU管/导气管: Ф8mmPU管/可定制

三、结构尺寸:

四、电气连接安装方式:

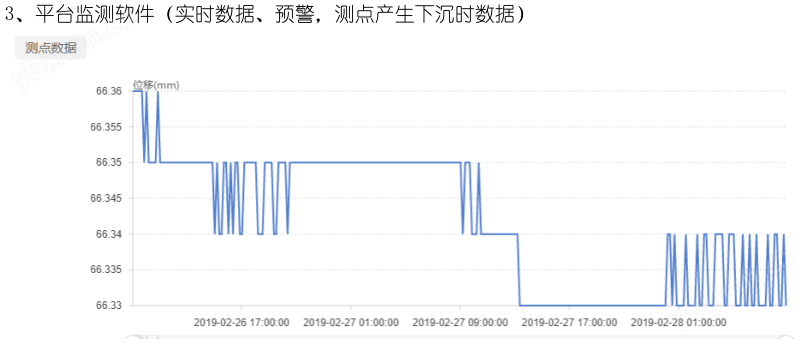

五、采集系统:

六、标定软件:

七、多点监控系统安装:
