参考价：
-
- 面议
CT-8689精密线材综合测试仪
具体成交价以合同协议为准
2026-05-08天津市
- 型号
该企业相似产品
产品简介

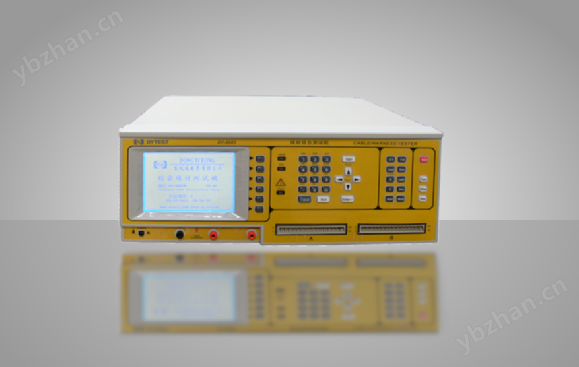

CT-8689精密线材综合测试仪
详细信息
产品特点 PRODUCT FEATURES
v 系统提供中英文操作界面
v 开机自我诊断，自我校正
v 系统可自动扫描和自动找点
v 系统提供的瞬间断短路/导通测试
v 可作线材单边、双头、多段和点测功能测试
v DC1500V/AC1000V测试电压
v 可测256测试点
v 提供320×240全中文/英文大屏幕图形液晶显示
v 线材安规测试
v 可程式化连续测试
v 提供多种界面，可作各种不同之应用
v 系统提供统计与电脑连线列印功能
技术规格SPECIFICATION
| 测 量 时 间 Test time | |
| 绝缘电阻 Insulation resistance | 一对其他5.0s/128net(0.01s) |
| 二分快速0.7s/128net(0.01s) | |
| 0.01秒~60秒可选择设定 | |
| 交流高压 AC High Voltage | 一对其他10.0s/128net(0.01s) |
| 二分快速2.0s/128net(0.01s) | |
| 0.01秒~60秒可选择设定 | |
| 瞬间/短断路时间 INT Time | 0秒~60秒 |
| 设0秒表示无间 | |
| 测 试 参 数 Test parameters | ||
| 项 目Project | 符号Symbol | 测试范围Test range |
| 断/短路 | O/S | 2KΩ~50KΩ |
| 导通电阻测试 | COND | 10mΩ~50Ω |
| 电阻量测 | R | 1Ω~1MΩ |
| 电容量测 | C | 10pF~5μF |
| 二极管量测 | D | 0.0V~7.5V |
| 绝缘阻抗 | I.S | 1MΩ~1000MΩ |
| 高压漏电流 | IL | 0.1mA~5mA |
| 瞬间断短路测试 | INT.O/S | 0.0~60S |
| 单边摇摆时间 | INT.TIME | 不~60S
|
| 规 格 说 明 Specifications | |
| 测量频率与信号/电压 | 100~100khz 电压5VDC,20mA max |
| 测量方式 | 所有对地/二分快速/一对其它 |
| 测试扫描模式 | 自动/手动/连续 |
| 显示/声警装置 | 320*240LCD液晶显示屏 |
| 全部/良品/不良品 | |
| Pass/fail LED红绿指示灯/画面显示/声警 | |
| 存储装置 | 内建521KB SRAM，内建备份电池 |
| 信号输出及防呆解锁 | Hander/RS232/print/REMORT |
| 电源供应 | 115/230VAC 电压输入10% 60/50Hz |
| 尺寸 | (W×D×H)425×190×350mm |
| 重量 | 约14kg(不含配件)
|
| 选 购 指 南 Selection Guide | ||
| 产品型号 Product Type | 量测点数 Test Points | 量测电压 Test Voltage |
| CT-8689N | 128P | DC:200~1000V |
| CT-8689NC2 | 256P | DC:200~1000V |
| CT-8689HV | 128P | DC:200~1000V,AC:100~700V |
| CT-8689HVC2 | 256P | DC:200~1000V,AC:100~700V |
| CT-8689FV | 128P | DC:200~1500V,AC:100~1000V |
| CT-8689FVC2 | 256P | DC:200~1500V,AC:100~1000V |
