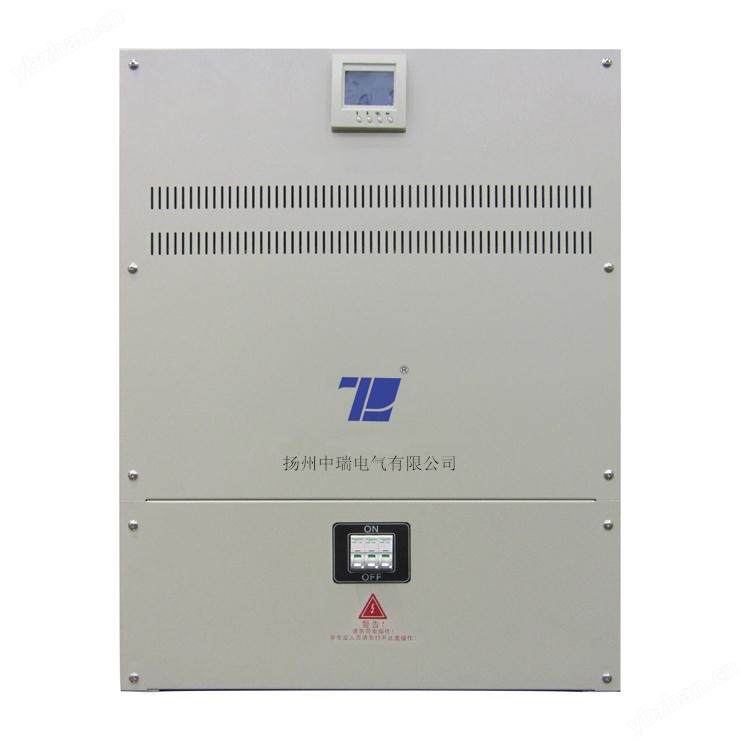

SL系列智能节能照明控制器



一、概述
    SL系列智能节能照明控制器是以微处理器技术和现代电力电子技术为基础开发的高性能产品，能有效的降压及限压，延长灯具的使用寿命，减少维护费用，降低维护人员的工作量，节能效果达10%-35%，投资少见效快。
    SL系列智能节能照明控制器在软、硬件设计上采用了的抗干扰技术、防雷技术，并充分考虑了用户使用的方便性，整机采用一体化设计，全中文显示界面，操作更加简单方便，配有RS-485接口，能将输出电压及电流上传至上位机，并实现远程控制。符合EMC的标准（GB/T13926.4-92），能长期安全可靠运行。

二、功能

2.1 控制
·灵活的可编程控制功能，降压限压幅度、开关灯时间任意设定。
·控制模式有时控、光控、手动控制、上位机远程控制及根据使用地点的经纬度天文控制。
·光照度转换成光刻度，软件设定开关灯时的光刻度。
·对钠灯、汞灯等灯具设有可调的全压预热启动时间，灯具能更充分的预热，平稳过渡到正常工作状态。
·能实现全夜灯及半夜灯控制，且有后半夜再降压调流功能，节能效果更加理想。
·的再起动功能，当负载故障、外部供电故障结束后，能自动重新点燃灯具。
·三相开关灯时间及输出电压均可独立调节，可接不平衡及不同类型负载。
·预留一组受时钟控制的常开接点以实现特殊控制。

2.2 保护
·的防雷、过压、过热保护。
·三相独立过载保护，报警提示。
·故障报警自动旁路功能，并能将故障信号上传。
·断电数据保护，在断电时所设定的参数不丢失且时钟仍然可以正常运行。

2.3 界面
·菜单式参数设定，层次分明,的帮助及故障提示。
·四个按键实现全部参数的设定，操作简单，使用方便。
·运行时可显示三相输出电压及电流。
·选择光控方式时，实时显示当前光照刻度。

2.4 通讯
·RS-485接口，能实现与上位机之间的信息传输。可通过上位机设定、修改参数，并能远程监控系统。
·标准 Modbus通讯协议（其他协议需另定制）。
·通讯速率：9600bps

三、技术指标
·输入电压：220V AC±20% 50Hz/60Hz，220V DC±20%
·额定工作电流（每相）：30A、40A、50A、60A、80A、100A、120A、160A、200A
·输出相电压设定范围：170V ～ 220V
·输出电压精度：±1.5%，定时精度：±10 秒 全压预热时间：1～60 分钟
·绝缘强度：弱电回路对地——工频500V 1 分钟
强电回路对地——工频1500V 1 分钟
强弱回路之间——工频1000V 1 分钟
·冷却方式：强制风冷
·工作环境：无爆炸性气体及粉尘的场合
·环境温度：-10℃～+55℃
·贮存环境温度：-25℃～70℃
·相对湿度：≤95%

四、型号

型号	三相总功率 （伏安）	每相额定电流（安培）	外形及安装尺寸（mm）					净重量（公斤）
			A	B	C	D	E
SL-3-30	19800	30	300	254	240	225	258	10
SL-3-40	26400	40
SL-3-50	33000	50
SL-3-60	39600	60
SL-3-80	52800	80
SL-3-100	66000	100
SL-3-120	79200	120
SL-3-160	105600	160
SL-3-200	132000	200
