振动异响（NVH）诊断套装
具体成交价以合同协议为准
2026-03-31广州市
- 型号
该企业相似产品
产品简介
噪音、振动、异响 对现在的技术人员来说，Pico科技开发的PicoDiagnosticsNVH套装为许多NVH问题提供了低成本、高效率的解决方案
详细信息
噪音、振动、异响
对现在的技术人员来说，Pico科技开发的PicoDiagnostics®NVH 套装为许多NVH问题提供了低成本、高效率的解决方案。它以下面方式提供实时诊断：一个柱状图，一个频率图表，一个3D频率图表，一个RPM或车速视窗。它可以在路试前启动记录，回来后再回放记录进行分析，以确保驾驶员将注意力放在路上。用它保存记录非常简单，像我们其它汽车软件一样，您可以轻松地将文件保存到您的电脑硬盘里。
PicoDiagnostics® NVH套装与PicoScope 4000系列汽车示波器一起使用，适用于各种构造的汽车（直列、V型；手动、自动），以满足你的需求（不包括J2534扫描工具或VCI）。因为软件升级终生免费，没有额外支出，确保您可以在这投资中受益。如果您已经拥有了PicoScope 4000系列汽车示波器，你已经拥有了这套设备的一半了。
经典应用：

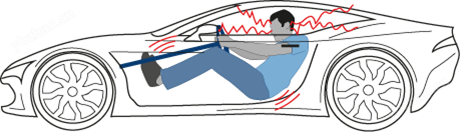

顾客对噪音/振动的埋怨是最主观的，这对现在的技师在开展诊断和矫正之前是一种挑战。将NVH套装连接到车辆上，技师可以带上顾客一起对车辆进行路试，捕捉所有振动和噪音幅值。采集到这些有用的数据后，您就可以分析、与之前的数据作对比，或者与相同车型的数据作对比。通常，顾客察觉到的“问题”振动实际上是车辆自身特性。现在，您可以获得客观的数据，并与相同车型上采集的数据作对比，消除顾客的疑虑并告诉他一切正常。另外，通过对比数据，可能会突出车辆的问题；有了测量数据的支持，技师可以自信地开展修复工作。下面是NVH套装帮您省时省钱的部分经典应用：
- 某一速度下乘客舱内振动
- 整个转速范围内的发动机振动
- 离合器颤抖/振动
- 驱动电机啸叫
- 变速器和轴承噪音（呜呜响）
- 辅助驱动噪音
- 刹车颤抖
- 方向盘振动
NVH问题
设置向导和NVH帮助

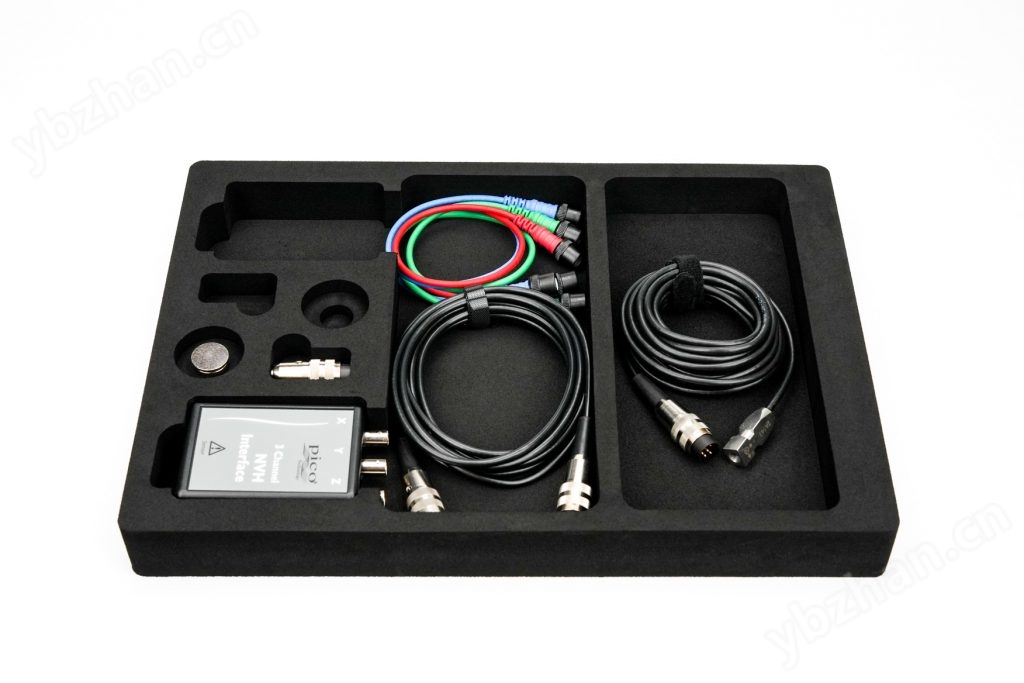

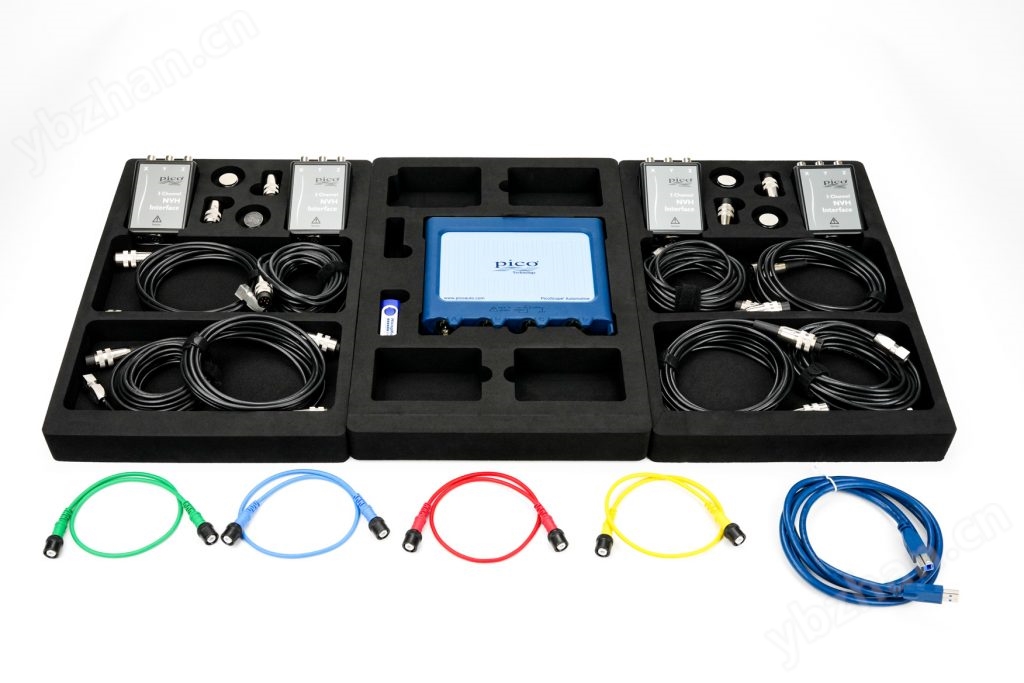

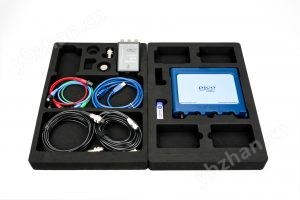

套装内容
尽管我们的NVH套装有不同的配置，但它们只在配备的传感器（麦克风或加速度计）数量上有区别。使用时都是用BNC线缆连接接口盒到Pico汽车示波器上；用USB线连接您的Pico汽车示波器到一台运行PicoDiagnostics软件的电脑上。单独的J2534扫描工具(HKTA512)或VCI（自行购买）用来提供RPM数据，或者通过电子信号来获得RPM。
备注：
要解锁后的示波器才能使用NVH软件。一套NVH套装只提供一个密钥，只能解锁一台示波器。如要额外解锁其它示波器，则需购买对应的密钥或新增NVH套装。
| NVH起步诊断套装（型号：EP038） 包含：
| 订货号： EP038 备注：此套装包含工具箱 订货号：EP092 备注：此套装为泡棉包装 |
| NVH标准诊断套装（型号：EP039） 包含：
| 订货号： EP039 备注：此套装包含工具箱 订货号：EP093 备注：此套装为泡棉包装 |
| NVH高级诊断套装（型号：EP040） 包含：
| 订货号：EP040 备注：此套装包含工具箱 订货号：EP094 备注：此套装为泡棉包装 |
| Pico NVH起步诊断套装（包含Pico4425A）（型号：EP041） 包含：
| 订货号：EP041 备注：此套装包含工具箱 订货号：EP095 备注：此套装为泡棉包装 |
| Pico NVH起步诊断套装（包含Pico4425A）+传动轴动平衡（型号：EP042）
包含：
| 订货号：EP042 备注：此套装包含工具箱 |
| Pico NVH标准诊断套装（包含Pico4425A）（型号：EP043） 包含：
| 订货号：EP043 备注：此套装包含工具箱 订货号：EP096 备注：此套装为泡棉包装 |
| Pico NVH标准诊断套装（包含Pico4425A）+传动轴动平衡（型号：EP044） 包含：
| 订货号：EP044 备注：此套装包含工具箱 |
| Pico NVH高级诊断套装（包含Pico4425A）（型号：EP045） 包含：
| 订货号：EP045 备注：此套装包含工具箱 订货号：EP097 备注：此套装为泡棉包装 |
| Pico NVH高级诊断套装（包含Pico4425A）+传动轴动平衡（型号：EP046） 包含：
|  |
| J2534 诊断连接线（Mongoose-Plus ISO/CAN3） 此诊断线用于连接车辆OBD接口和NVH软件，实时获取发动机转速和车速信号，以便分析振动阶次。 |  |
规格
| 重量（接口/振动传感器/麦克风） | 120 g / 80 g / 20 g |
|---|---|
| 尺寸： 传感器接口（包括BNC接头） 麦克风 磁铁（包括固定螺钉） | 105 mm x 65 mm x 27 mm 43 mm x ø17 mm 12 mm x ø18 mm |
| 传感器扩展测试线长度 | 3 m |
| 电池 (锂电) | CR123(A) 3 V（用户可更换） |
| 电池寿命（存放/诊断模式/麦克风模式） | 10年 / 6个月 / 2个月 |
| 可测量加速度 | ±5 g |
| 振动频率范围 (3 dB) | DC 至 350 Hz |
| 抗击打能力 (加速度计头) | 10,000 g |
| 温度范围（工作） 加速度计头 | –40 °C 至 85 °C |
| 螺纹安装（加速度计） | ¼” x 28 UNF |
| 麦克风灵敏度 | 45 mV/Pa, 标称, at 1 kHz |
| EMC认证 | CE: 满足EN61326-1:2006 |
