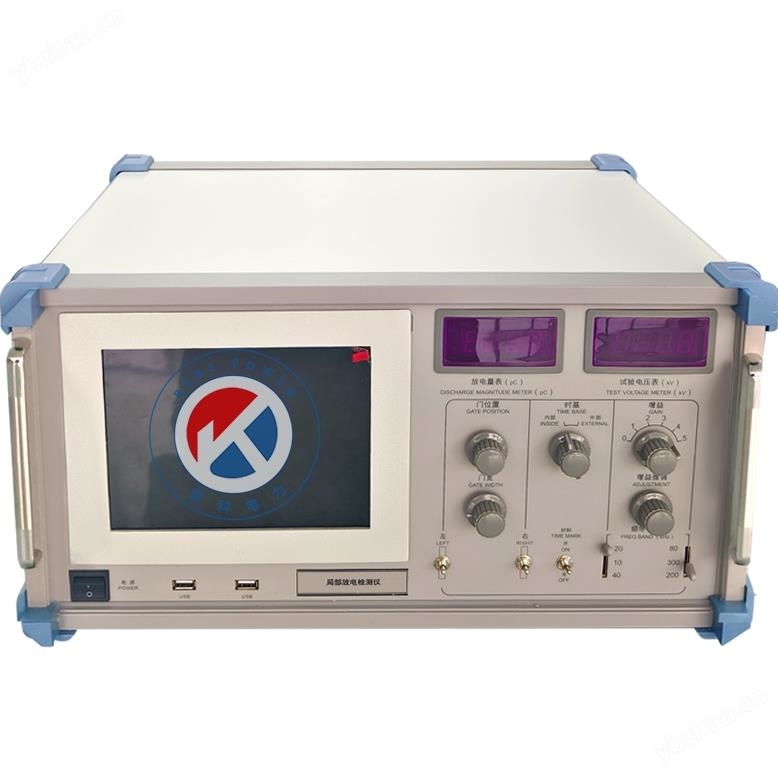

雷科电力-REKE-电缆振荡波局放综合测试仪

一、产品概述：

雷科电力-REKE-电缆振荡波局放综合测试仪是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。

二、雷科电力-REKE-电缆振荡波局放综合测试仪主要功能：

系统软件主要功能：

软件信息记录界面：

1 记录时间日期
2 可登记用户基本信息：试验人员
3 试验电缆基本信息：包括试验电缆站名、电缆型号、长度、接头、运行历史等

软件主要功能：

1 中文操作界面
2 方便直观设置电压幅值，控制自动升压和振荡波产生
3 自动显示振荡波电压幅值、振荡频率和采样时间宽度
4 自动显示介损数值
5 自动显示较大局放量

系统软件
中文操作界面，能够记录振荡电压波形和局放信号波形；自动显示振荡电压波形频率、幅值和采样时间宽度等；能对局放信号波形展开分析；自动显示介损测试数值；自动生成局放定位图并生成统计报表；自动生成局放统计图谱。

三、系统主要技术指标：

供电电源：220VAC±10%，50Hz
振荡波输出zui大电压：30kV
振荡频率范围：20Hz~300Hz
测试电缆长度范围：200m~20km
高压充电电流：5mA
高压开关：触发方式-激光触发高压开关
高压开关控制：
导通时间：1µs
开关导通电阻：小于1Ω
光纤通信

局放测量范围：1pC~100nC
局放水平检测与带宽：符合国际电工委员会IEC60270标准
局放定位带宽：150kHz~45MHz自动调节
局放定位测量精度：电缆全长1 % (最小分辨率2m)
介质损耗测量范围：0.1 %~10 %
局放实时采样率：100MHz
局放采样存储深度：32MB（可记录300ms数据长度）
控制方式：无线控制
局放校准模式：自动/手动
校准模式下时域脉冲反射定位接头功能：自动锁定接头位置
