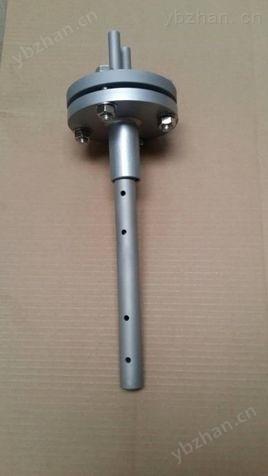

均速管流量计简单介绍

均速管流量计以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板流量计的理想产品。阿牛巴流量计可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和气体的流量测量。

均速管流量计技术参数

1、规格:DN50-DN5000(mm);插入式:DN500-DN5000(mm);

2、测量准确度:±6.0%;重复性:±0.1%;

3、范围度:体积流量:10:1;质量流量:8:1;

4、工作压力:均速管无提出功能型:≤20MPa;均速管可提出型:≤10MPa;

5、流体温度:≤450℃;

6、介质粘度:≤30CP(相当于重油);

7、材质:阿牛巴传感器、三阀组、不锈钢(任选);主体管、法兰:不锈钢或碳钢(任选);

均速管流量计工作原理

当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。流量探头能精确地检测到由流体的平均速度所产生的平均差压。流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。
