无源电力滤波器

工作原理

无源电力滤波器的主回路原理图及其谐波等效电路如下图所示。由滤波电容器和电抗器串联构成一个或多个串联谐振滤波支路，分别谐振于需滤除的主要谐波频率，各滤波支路均与谐波负载并联，对负载谐波电流构成分流支路。

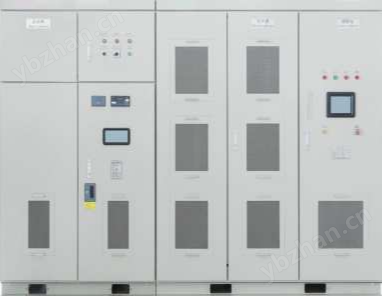

华天HTPF系列无源电力滤波器由检测单元、主控单元，投切执行单元和无源滤波支路(调谐电容器组)、人机界面等部分构成。检测单元通过电压、电流传感器实时检测系统电压和电流的瞬时值，并实时计算出系统谐波成分、所需无功功率、电压电流有效值等控制参量，由主控单元完成逻辑判断并发出相应的控制指令，控制投切执行单元投切无源滤波支路，实现对负载谐波和无功功率的综合补偿。

性能特点

·针对用户配电系统与负荷特征专门设计，可实现配合；

·计算机模拟分析技术与计算机辅助参数优化设计技术，取得效果；

·基于DSP和CPLD等新型高速集成控制芯片的控制器，控制快速准确；

·基于无功与谐波分析的自适应控制技术，实现无功补偿、谐波滤除、谐波共振抑制等综合优化控制；

·采用无暂态高速投切调谐电容器组专有技术，滤波支路投切无涌流冲击，可实现滤波器的高速投切；

·无功补偿与谐波治理一体化，设备性价比高。

命名方法及规格型号

技术参数
