互感器现场校验仪 HZTC-410A

一、产品概述：

HZTC-410A 互感器现场校验仪是一种新颖的自动化检测仪器它运用的电子技术对互感器的误差信号直接采极分解并经适当运算后将互感器的百分点、同相误差、正交误差同时以数字量显示出来。

互感器现场校验仪操作简便读数直观测量迅速能降低电能消耗减轻劳动强度；体积小重量轻便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试。

另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校以保证仪器的精度；关键元器件使用进口组件质量稳定可靠广泛用于计量、供电等部门和互感器生产厂家是开展互感器检测的理想仪器。

二、性能特点：

1）采用320×240点阵液晶可视范围大带长寿命背光照明方便使用；

2）全中文操作界面界面美观；

3）百分表、比差、角差采用特大字体显示方便用户观测；

4）满足JJG314-1993和JJG314-1994要求自动采样；

5）自动判断极性错误变比错误；

6）上位机软件具有虚拟仪器开放功能；

7）解决S级测量问题；

8）自动切换量程；

9）采用独特电路和DSP技术结合解除阻容移相电路不稳定的问题。

10）功耗：

＜ 15VA（不带微型打印机）

＜25VA（带微型打印机）

11）谐波抑制比: ＞ 40db

在检定互感器时仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。

在检定互感器时仪器能自动指示极性。当极性错误时仪器能自动切断差流（差压）回路确保仪器输入电路安全。并发出报警 提示检定人员注意。

设备可以作为直角坐标系交流电位计使用测量交流小电流或交流小电压。

设备可以与隔离PT及操作箱一起测量电压互感器的二次压降。

在检定互感器时仪器可以用标准电流互感器或标准电压互感器作标准也可以用双级电流互感器双级电压互感器或感应分压器作比例标准。

设备可以用整体法或元件法进行周期检定。

设备使用环境

温度:5℃--40℃

相对湿度:<80%(25℃)

海拔高度:<2500m

电源频率:50Hz±0.5 Hz

电源电压:220V±5V

测量范围：

同相分量(%): 0.0001～200.0  分辨率:0.0001

正交分量(分):0.001～700.0  分辨率:0.001

阻抗(Ω):0.0001～20.0  分辨率:0.0001

导纳(ms)：0.0001～20.0  分辨率:0.0001

基本误差：

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1级可选)

“X”、“Y”——仪器的显示值

“Dx,Dy”——仪器的量化误差

Dx=2,Dy=5

百分表：2级(有1级可选)

工作范围：

1）电流 ：

（1%－149%）In（In =5A）

（5%－149%）In（In =1A）

2）电压 ：

（5%－149%）Un（Un =100V150V100V/√3）

（5%－149%）Un（Un =100V/3）

3、工作负荷：

电流：TO对TX＜0.12Ω  cosΦ=1

电压：a对x＜0.25VA （100V）

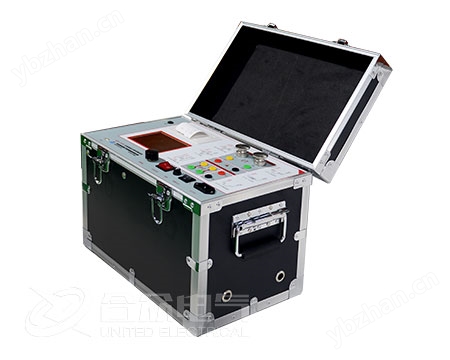

• HZVA-402D互感器综合特性测试仪
• HZVA-402D互感器综合特性测试仪

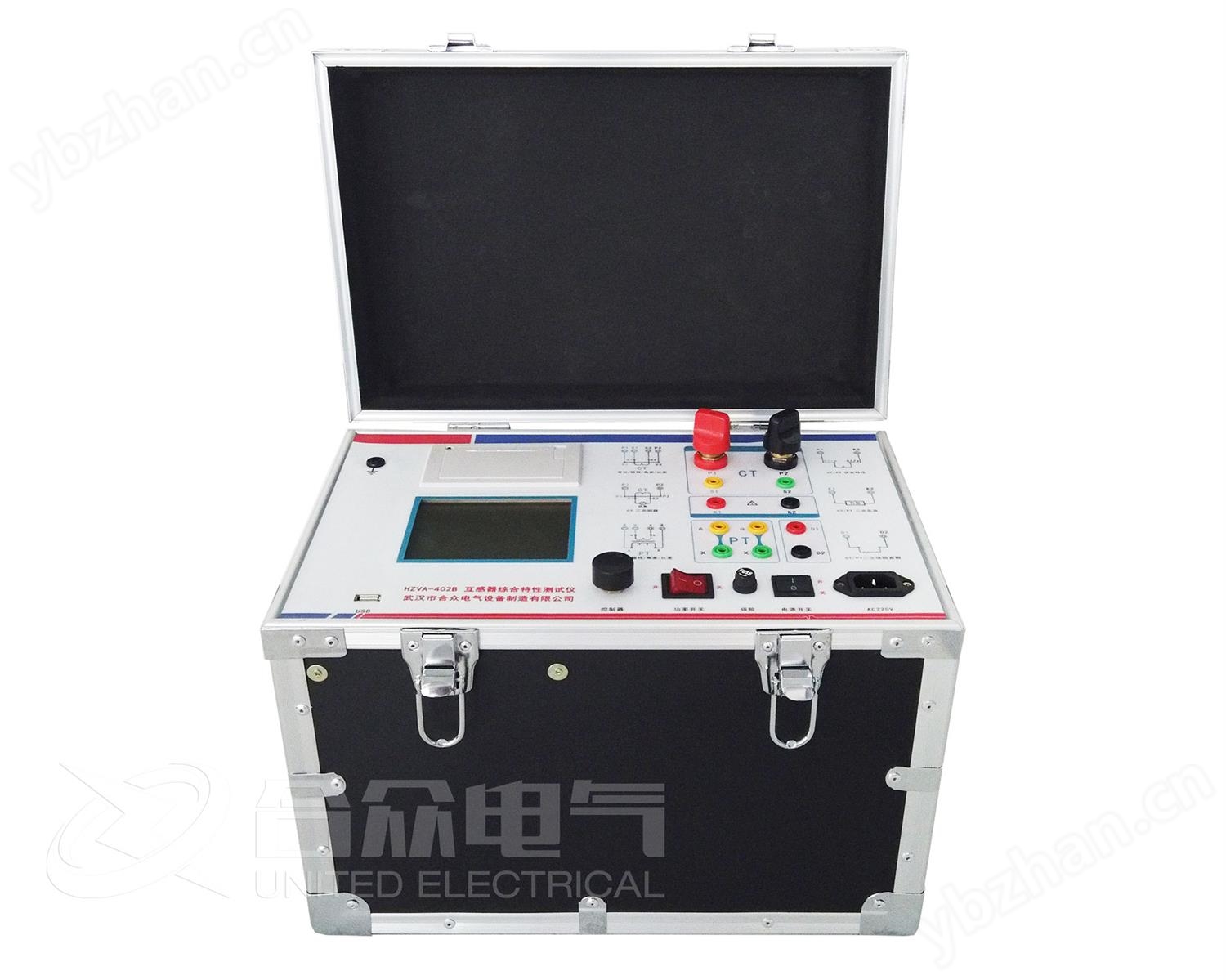

• HZVA-402B互感器综合特性测试仪
