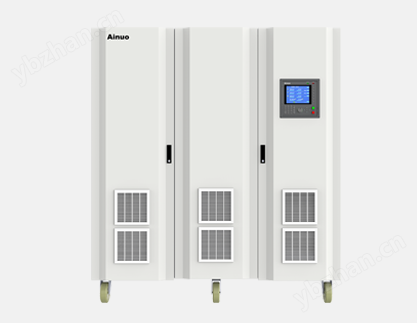

15-240KW电网模拟电源ANGS系列
具体成交价以合同协议为准
2026-01-31青岛市
- 型号
该企业相似产品
产品简介
采用FPGA数字化控制技术，逆变器测试流程可实现智能化； 具备性能低(零)电压穿越功能； 电压和频率可设置为阶梯、步阶或渐变等复杂编程方式，轻松实现过欠压，过欠频测试； 具备谐波模式，可叠加2~40次谐波； 三相不平衡模式，可调节三相电压及三相相位差，实现三相不平衡测试； 具备高压直流输出，可与光伏逆变器组成环路测试； 3倍额定电流冲击承受2S，带载能力强； 测量功能齐......
详细信息
ANGS系列电网模拟电源，专门针对光伏、风能等新能源行业开发，适用于逆变器的测试及验证。电源采用FPGA数字化控制技术，逆变器测试流程可实现智能化；具备正弦波输出模式和多种谐波叠加输出模式，单相、两相或三相低(零)电压穿越，能够充分模拟各种电网异常状况，可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试，满足相关法规的测试要求。
产品应用
- 电网模拟电源、太阳能电池模拟器及功率分析仪组成逆变器测试系统
-
ANGS系列电网模拟电源可模拟过欠压，过欠频，低(零)穿越等曲线，利用防孤岛负载或交流电子负载，可测试逆变器的过欠压，过欠频，防孤岛保护等性能；AN51系列太阳能电池模拟器可模拟各种太阳能电池I-V曲线，验证逆变器的功率追踪能力，并配合做逆变器老化测试及过欠压保护等；AN87500多通道功率分析仪对逆变器功率，谐波，效率等参数进行全面测量分析，从而综合分析逆变器性能。三种设备可通过专业的上位机测试软件进行系统集成，组成一个全面的逆变器测试系统和解决方案。
- 电网模拟电源输出高压直流，单独与逆变器组成环路测试
-
ANGS系列电网模拟电源的直流输出端接入逆变器的直流输入端，逆变器的输出端并在模拟电源的输出端，两者组成环路测试，能量在环路内流动，在完成某些特定测试的情况下，为用户节约了设备投入
- 低(零)电压穿越
-
- 可编程输出（阶梯、步阶、渐变），实现过欠压，过欠频测试
-
- 谐波模式
-
- 三相不平衡测试
-
- 大尺寸彩色液晶、数字键输入、旋钮操作
-
- 上位机软件
-
ANGS技术规格
| 型号 | ANGS015T | ANGS030T | ANGS045T | ANGS060T | ANGS090T | ANGS120T | ANGS180T | ANGS240T | ||
| 电源容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA | ||
| 交流输入 | 相数 | 三相四线+PE | ||||||||
| 电压 | 相电压：220V±33V，线电压：380V±57V | |||||||||
| 频率 | 50/60Hz±3Hz | |||||||||
| 交流输出 | 相数 | 三相四线 | ||||||||
| 模式 | 三相标准模式、三相不平衡模式 | |||||||||
| 电压 | 相电压：0.0～300.0V | |||||||||
| 频率 | 45.00～65.00Hz | |||||||||
| 额定电流 | 220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A | |
| 设定精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 | ||||||||
| 频率 | 分辨力：0.01Hz，精度：0.05% | |||||||||
| 测量精度 | 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 | ||||||||
| 频率 | 分辨力：0.01Hz，精度：0.05% | |||||||||
| 电流 | 分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值 | |||||||||
| 功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值 | |||||||||
| 频率稳定度 | ≤0.02% | |||||||||
| 电压失真度 | 线性负载：THD＜1% | |||||||||
| 瞬态恢复时间 | 20ms | |||||||||
| 三相相位差 | 三相标准模式：120°±2° | |||||||||
| 三相不平衡模式：0.0°～359.9°，0.1°可调 | ||||||||||
| 相电压波峰系数 | 1.41±0.1 | |||||||||
| 源电压效应 | ≤1% | |||||||||
| 负载效应 | ≤1% | |||||||||
| 过载能力 | 105%＜输出≤110% 15秒关断输出 ；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出 ；300%＜输出 立即关断输出。 | |||||||||
| 抗冲击能力 | 可承受3倍额定电流持续2S | |||||||||
| 保护装置 | IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、 输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路、母线防回灌 | |||||||||
| 效率 | ＞86% | |||||||||
| 功能 | 显示与启动 | 8寸LCD显示，分辨率：800*600；启动缓升0.0～99.9秒 | ||||||||
| 输出波形 | 正弦波、谐波(叠加2~40次谐波) | |||||||||
| 编程功能 | 低（零）电压穿越模式 | 具备，最小反应时间20ms | ||||||||
| 阶梯模式 | 9999阶梯 | |||||||||
| 步阶模式 | 100步999999循环 | |||||||||
| 渐变模式 | 100步999999循环 | |||||||||
| 在线调节功能 | 常规模式下，可在线调节输出电压、输出频率，可在线切换波形 | |||||||||
| 记忆与快捷组 | 掉电记忆功能，可记忆上次输出模式及参数；常规模式10组，谐波10组 | |||||||||
| 线路压降补偿 | 0.000～0.500欧 | |||||||||
| 通讯接口 | RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配)、翻转信号（标配） | |||||||||
| 远程控制 | 模拟控制口（选配) | |||||||||
| 直流 | 电压 | 实际直流母线电压输出 | ||||||||
| 电流 | 16A | 33A | 49A | 65A | 98A | 131A | 196A | 262A | ||
| 环境 | 温度 | 0～40℃ | ||||||||
| 湿度 | 20～90%RH | |||||||||
| 外形尺寸W×H×D(mm) | 1000×1990×800 | 1200×1990×800 | 1200×1990×1000 | |||||||
| 重量(Kg) | 310 | 360 | 500 | 620 | 810 | 1060 | 1350 | 1520 | ||
上述规格仅供参考，具体技术规格以合同约定为依据。
