船用高压对夹式止回阀
具体成交价以合同协议为准
2026-01-30上海
- 型号
产品简介
船用高压对夹式止回阀 对夹式止回阀是一种通用单向流体阀门，其重量轻，体积小，容易安装在法兰之间，阀门内部由两个半圆弹簧和板面组成，用销子固定在阀体上弹簧形变使阀板关闭，流体压力又使其开启弹簧的形变很快，这样能保护管道免受水锤破坏
详细信息
船用高压对夹式止回阀作用于简介
对夹高压止回阀在使用过程中，介质按图示箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
船用高压对夹式止回阀结构图
船用高压对夹式止回阀性能规范
| 型号 | 公称压力 | 试验压力p（MPa） | 工作压力 | 工作温度 | 工作介质 | |
| 壳体 | 密封 | |||||
| H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氢、铜按、氨气、碱液 |
| H72Y-320 | 32 | 48 | 32 | 32 | ||
| H72W-220R | 22 | 33 | 22 | 22 | 尿素、甲胺 | |
| H72W-320R | 32 | 48 | 32 | 32 | ||
【对夹高压止回阀主要零部件材料】
| 零件名称 | 阀座、阀瓣 | 阀盖 | 阀体 | O形圈 |
| H72Y-160 H72Y-320 | 铬钢 | 碳钢 | 铬钢 | 氟26-41橡胶 |
| H72W-220R H72W-320R | 铬镍钼不锈 | — | ||

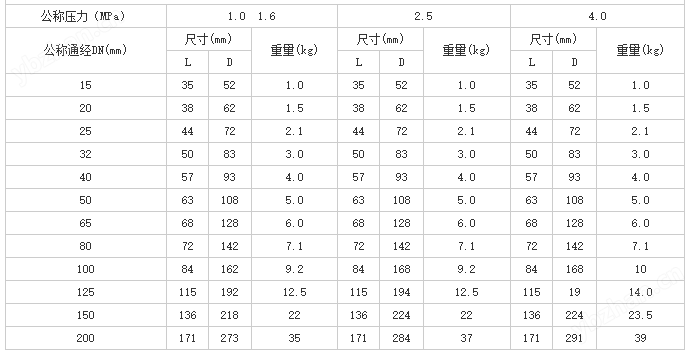

船用高压对夹式止回阀尺寸表
