GPSDO 驯服钟

仪器概述

GPS驯服钟利用GPS的秒脉冲为长时参考，通过反馈环路来驯服OCXO，使得时钟输出长期保持稳定。

GPS能够实现对于位置的测定，其原理便是通过计算信号发出时间和接收时间的传播时间差，确定接收机与某颗卫星之间的距离。通过测定和不同卫星之间的位置关系，从而确定接收机的地理位置。理论上说，通过一系列手段，GPS的星上时钟能够精确到约14纳秒。
在GPS所下发的信号中，携带了发射信号准确时刻的时间戳。因为星上时钟的准确度很高，这个信号的时间戳的长期特性非常稳定，不过考虑到信号的传播中受到干扰、传播衰减和多径效应的影响，其短期稳定性不高。而普通的振荡器虽然可以在短时间内做到产生非常高精度的信号，但它将会随着温度、工作时间的推移和其他环境因素等发生漂移——也就是说，它的长期稳定性不好。GPS驯服钟正是这样一种将两者的优势结合在一起的设备。
GPS驯服钟大部分用做精密测量仪器的基准源，也有一部分应用于日常生活中的某些对时间有较高要求的电子产品，例如音响器材。

GPS驯服钟是除了原子钟外较经济稳定的频率参考源。

应用范围

应用于：HiFi音响时钟源、精密仪器参考、基站，专用电台，雷达、导航定位、时钟分配基准等；

53220A测试短期稳定度（1.6mHz，等效10^-10）

功能特性

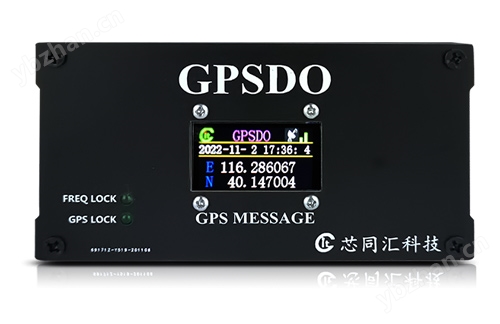

· 彩屏显示：实时GPS信号强弱；
                   日期时间（默认时区UTC+8）；
                   实时经纬度显示；

· 频率精度：小于1e-8，可达1e-10；

· 频率稳定性：短期频率稳定性小于3e-10；
                      长期频率稳定性小于2e-10 ；

· 参考振荡器：10MHz SC切割恒温晶振（OCXO）；

· GPS接收机：采用高精度4模（GPS、伽利略、GLONASS、北斗）接收机，授时精度<30ns，定位精度<5m；

· 电源及功耗：6V-9V可选宽电源适配器供电，输入功率为9W,由于参考振荡器的特性，刚开机时的功耗为5W左右，稳定后的功耗总小于3W。

10MHz输出，方波，1.2Vpp（50Ω阻抗），2.5Vpp（1MΩ阻抗）

10MHz方波上升沿图（上升时间约为1ns，10MHz方波上升沿）
