在现代电力工业的设备运行和维护中，安全要求极为严格，在电厂或电站运行的关键变压器，特别是发现已经有异常的变压器上需要进行长期多种项目的监测，从测试结果中可以得到初步诊断信息，是电力部门预防控制并保持安全服务和运行成本的重要依据。
随着现代科技的快速发展，在线监测设备的功能不断改善、性能的不断优化，而产品成本在逐步下降，价格同步的下降使得智能在线监测设备的广泛应用成为可能。由于通讯技术的发展使得在线监测的结果能够快速传递到远距离智能分析和控制中心，当故障出现时不但能及时自动报警，而且可以从初步诊断结果来判断故障类型，及时采取必要的应对措施，更突显了实时监测的重要作用。近年来在国内外各大电力部门快速的推广应用已经证明，在线检测技术对电力设备的充分利用，提高效益，寿命使用延长以及降低运行维护费方面都起了直接的作用。
近年来，在“科技创新，产品创优”*力量的推动下，公司自主研发多项新产品。将以工程工业类传感器及智能设备的研发生产销售为切入点，逐步拓展产业链，以的传感技术服务于社会，努力成为电力、石化、铁路、水利、安防、构筑、生物等领域关键供应商，参与相关国家标准的制定，打造中国传感技术研发与应用的企业，将我们的品牌发展成为物联网领域的，为社会发展做出应有的贡献。

1.1系统概述

电力变压器绕组和铁芯的紧固故障引起了整体的振动。当绕组的压紧力下降时，变压器整体的振动特性也将发生变化。因此可以从箱体的振动中分析得出绕组的预紧情况。电力变压器绕组振动及预紧力在线监测系统采用多通道在线式数字振动检测系统进行电力变压器振动信号的现场采集并就地端处理，随后可通过通讯接口导入安装有专用分析、诊断软件的用户计算机做进一步分析。

1.2.产品特点

Ø  通过变压器声纹振动实现分析变压器状态评估；

Ø  选取变压器本体油箱上几个位置作为振动检测点；

Ø  振动信号频谱、直流偏磁监测、铁芯接地电流监测、变压器负荷分析；

Ø  状态的评估结果将以相对值方式显示；

二．技术指标

2.1主机技术指标

Ø  通讯接口： RS485或MODBUS  TCP

Ø  工作电源：AC220V，≤300W(视连接传感器数量而定)

Ø  工作环境：-40℃～55℃，≤95％RH

2.2.传感器技术指标

振动加速度传感器参数指标

表1 振动加速度传感器参数指标

直流偏磁传感器技术指标

表2 直流偏磁传感器参数指标

负荷电流电流传感器技术指标

表3 负荷电流传感器参数指标

工作环境	环境温度	-10℃~+50℃	贮存温度	-20℃~+70℃
	相对湿度	≤95%	气压条件	70-106kpa
电气参数	额定 输入	10A	额定输出	5V
	线性范围	5%In-120%In	额定负载	100KΩ
	额定点比差	±1.0%	额定点角差	≤60'
	工作频率	50--400HZ	工频耐压	4000V/10S,1mA
	同名端	P1 与白色引线	绝缘电阻	100MΩ@500Vdc
	外壳	白色阻燃 94-V0	环保	ROHS 要求
	二次输出线	AWM1015-22AWG	黑白绞线，露出外长度 1000±10mm，末端烫锡 8-10mm

三．系统组成

3.1主机

监测装置采用高性能集成主机的方式，可通过Modbus接入变电站综合自动化系统或远方监控中心。

3.3.振动传感器

内装IC压电振动加速度传感器是由传感器与微型IC放大器组成。采用世界上的隔离剪切和三角剪切结构，核心元器件为部件，其基本组成为MOS场效应管，并由输入端的高阻值电阻与传感器电容构成一个一阶高通滤波器，由此确定传感器测量中的低频截止频率。

传感器突出特点：①低阻抗、抗干扰、噪声小；②性价比高、安装方便、适用多点测量；③稳定可靠、抗潮湿、抗粉尘、抗有害气体；④精度高、反应速度快、抗干扰能力强。

3.4直流偏磁传感器

直流偏磁是指在变压器励磁电流中出现了直流分量，导致变压器铁心半周磁饱和，以及由此引起的一系列电磁效应。变压器正常工作在交流过励磁情况下，铁心磁通密度增加，励磁电流产生畸变，变压器工作在磁化曲线非线性的区域，励磁电流波形为尖顶波，且正负半波对称，变压器在直流偏磁下，直流与交流磁通相叠加，与直流偏磁方向一致的半个周波的铁心饱和程度增加，另外半个周波的饱和程度减小，对应的励磁电流波形呈现正负半波不对称的形状。

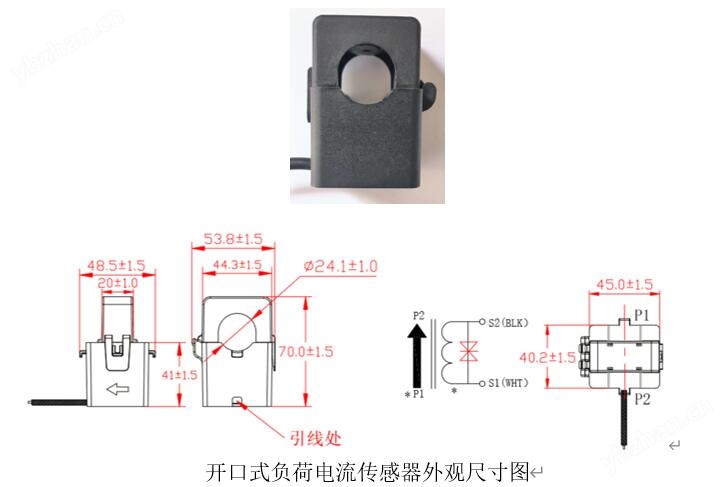

3.5.负荷电流传感器

传感器采用开环式工作原理，精确测量变压器工作时的二次负荷电流，传感器具有良好的原、副边绝缘隔离性能，安装维修方便，功率小、频响宽，反应速度快，抗干扰能力强等特点。
