手持多普勒外夹式超声波流量计
具体成交价以合同协议为准
2026-07-20上海
- 型号
产品简介
DF6100-EH系列多普勒手持式超声波流量计专为测量封闭管道中含有一定固体杂质和气泡的液体和浆状物等介质的流量而设计
详细信息
DF6100-EH系列多普勒手持式超声波流量计专为测量封闭管道中含有一定固体杂质和气泡的液体和浆状物等介质的流量而设计。传感器管外安装，不与流体接触，因此具有不受管道污垢及堵塞影响和安装维护无需截流，断管的特点，安装快捷，检定维修方便。由于其体积小携带方便, 安装快捷,性价比高等特点,在移动式测量,计量检测,数据对比等领域应用广泛。
特点:
1. 体积小，携带方便，易操作。
2. 可充电锂电池可连续工作14个小时。
3. 非接触式测量，安装时无需断管或停流。
4. 测量准确度0.5-2%FS。
5. 自适应信号增益调。
6. 可抗变频器干扰。
7. 操作简单，只需输入内径即可实现流量测量。
8. 瞬时流量和累积流量脉冲输出及流量报警输出。
9. 2行8位LCD，可显示瞬时流量、累计流量、流速等信息。
性能指标:

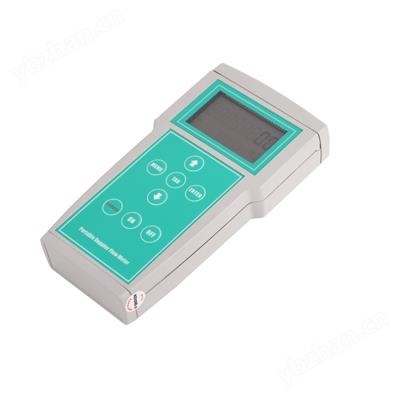

变送器
| 测量原理 | 超声波多普勒 |
| 可测流速范围 | 0.05 - 12 m/s,双向测量 |
| 重复性 | 0.50% |
| 精度 | 0.5% - 2.0% F.S. |
| 响应时间 | 2-60秒，任选 |
| 测量周期 | 500 ms |
| 管径范围 | 40-4000 mm |
| 可测流体 | 含量超过100ppm 的反射体( 颗粒或气泡)，且颗粒 大小>100 微米 |
| 供电 | AC: 85-265V DC: 24V/500mA |
| 安装方式 | 手持式 |
| 防护等级 | IP65 |
| 操作温度 | -20℃ 至 +60℃ |
| 壳体材料 | ABS |
| 显示 | 2行8位LCD，8位瞬时流量、累积流量（可复位） |
| 测量单位 | 体积/质量/速度：升，立方米，千克，米，加仑等 ；流量时间单位：秒，分，时，天； 累积流量倍率：E-2 ～E+6 |
| 通讯输出 | 4~20mA, 累积量脉冲输出，瞬时流量报警，出错报警和电源中断报警 |
| 按 键 | 8个按键 |
| 尺寸 | 273*125*42mm |
| 重量 | 0.5kg |

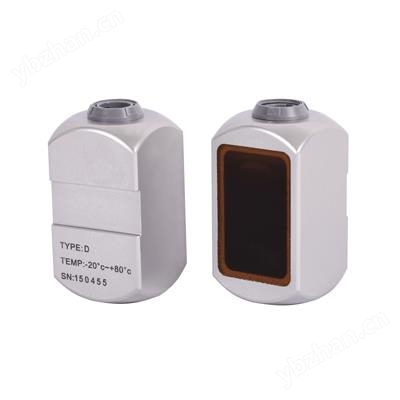

传感器
| 防护等级 | 标准IP65, IP67, IP68 可选 |
| 可测流体温度 | 标准传感器: -35℃~85℃， 短时间内可测温度可达120℃ |
| 高温传感器: -35℃~200℃，短时间内可测温度可达 250℃ | |
| 可测管道 | D型（40-4000 mm） |
| 传感器尺寸 | 60(h)*34(w)*32(d)mm |
| 传感器材料 | 铝合金（标准温度传感器）,高温传感器（Peek） |
| 线缆长度 | 标配5m， 其他长度可定制 |
产品尺寸图
变送器:
传感器:
| 变送器 | 输出细节 |
| 传感器 | SS 绑带 |
| DF6100-EH 外箱 | 外箱细节 |
应用:
主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的液体进行测量。
| DF6100-EH | 手持多普勒外夹式超声波流量计 | |||||||||||||||||
| 供电 | ||||||||||||||||||
| A | 85-265VAC | |||||||||||||||||
| 输出 选择 1 | ||||||||||||||||||
| N | N/A | |||||||||||||||||
| 1 | 4-20mA | |||||||||||||||||
| 2 | 继电器 (累积量） | |||||||||||||||||
| 3 | 继电器 (报警) | |||||||||||||||||
| 输出 选择 2 | ||||||||||||||||||
| 同上 | ||||||||||||||||||
| 传感器类型 | ||||||||||||||||||
| S | DN40-4000 (标准外夹式) | |||||||||||||||||
| 传感器温度 | ||||||||||||||||||
| S | -35～85℃ （短时间内可达120℃） | |||||||||||||||||
| H | -35～200℃ （短时间内可达250℃） | |||||||||||||||||
| 应用管径 | ||||||||||||||||||
| DNX | e.g.DN100—100mm, DN1200—1200mm | |||||||||||||||||
| 电缆长度 | ||||||||||||||||||
| 5m | 5m (标配 5m) | |||||||||||||||||
| Xm | 普通电缆 最长可达 300m(标配 5m) | |||||||||||||||||
| XmH | 高温电缆 | |||||||||||||||||
