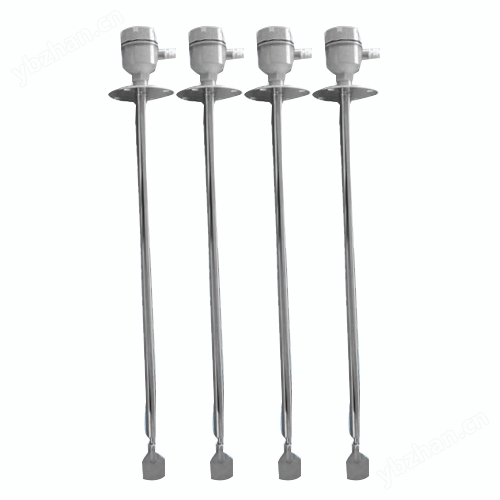

阻旋式料位控制器

一、基本参数

　　电源：220VAC/110VAC/24VDC(B),50Hz

　　消耗功率：4W

　　接点容量：SPDT 5A/250VAC

　　叶片转速：1R.P.M

　　耐电压：AC 1500V×1minute

　　测量扭矩：1.0 N·m

　　适用比重：0.5g/cm3以上

　　工作温度：-20~80℃/高温型 -20~400℃

二、工作原理

　　阻旋式料位开关之叶片是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转;当叶片接触物料时，马达电源断开并停止转动，机构同时输出一接点信号表示料位已到设定高度。

三、安装注意事项

　　1.水平安装时，建议将开关以水平向下呈15℃～20℃的夹角安装，以减少物料的冲击。

　　2.接线盒入线口必须朝下，电缆固定螺母必须锁紧。

　　3.送电时应确认使用电压正确。

　　4.被控制线路负载必须与开关接点容量相匹配。

　　5.安装产品附近应避免有架桥破坏器或振动马达，。

　　6.开关安装避免靠近入料口，以减少下料损坏叶片及误动作;若开关必须安装在靠近入料口处，请在开关上方200mm处加装一2"宽的保护挡板。

　　7.各产品安装时根据其型号不同，选择水平安装和垂直安装。

　　8.轴长可调型开关在现场解体安装时，万向接头与传动轴联接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。

　　9.现场安装、维护必须遵守“断电源后开盖”的警告语。

　　10.安装现场应不存在对铝合金有腐蚀作用的有毒气体。

　　11.被测介质的温度不应超过产品标签中标明的温度。

四、扭力调整

　　1.用户可根据被测物的比重大小进行扭力调整。当被测物比重大时，可将弹簧扭力调至的位置，此时叶片的灵敏度较差;被测物比重愈小时，可将弹簧调至愈弱，则叶片的灵敏度较好。

　　2.具体方法 ：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应的孔中(靠近端子台的孔扭力最弱)。

　　l 注意在使用过程中扭力弹簧的扭力，请勿随意更换，以免造成误动作。

五、常见故障及排除

　　NO.故 障 现 象原 因 分 析排 除 方 法

　　1物料达到时，叶片仍转动叶片尺寸与物料比重不符重新确定叶片尺寸

　　2叶片变形或传动轴变形弯曲物料冲击力太大做适当防护措施

　　3叶片不转动1.电源未接好检查线路将线接好

　　2.马达烧坏与本公司联系更换马达

六、日常维护

　　1.检查传动轴、叶片是否弯曲变形或损坏。

　　2.检查传动轴与叶片之间的连接是否牢固。

　　3.定期清除叶片及传动轴上的物料及杂物。

七、开箱及检查

　　1.包装应完好无损。

　　2.开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

　　3.装箱内容：

　　a)产品1台 b)说明书1份 c)产品合格证
