HXGN15-12 箱式固定交流金属封闭开关设备

概述：

    HXGNI5-12型单元式交流金属封闭环网开关设备{以下简称环网柜）是我们在引进技术并按照国内农电及城网改造之

要求而自行设计、研制成功的新-代高压电器产品.各项技术性能指标全IEC62271-200:2003和GB3906标准。

    环网柜的主开关、操作机构及元器件采用ABB公司原装牛或采用进口部件国内组装生严的SFL-12/24型开关设备，也可根据用户

需要配装ABB公司原装HAD/US型SF6. 断路器或VD4-S型真空断路器.真操作方式分为动、电动两种。

   柜体经数控机床加工后铆接而成，防护等级达到IP3X ，并有可靠的机械联锁和防误操作功能.本产品具有体积小、重量轻、外

型美、躁作简便、长寿命、高参数、无污染、少维护等显著的特点。

    HXGNI5-12 型单元式交流金属封闭环网开关设备，适用于交50Hz.. 12kv电力网络中，作为电能的接受和分配之用.柜内主开

关为SF6开关。

型号及含义：

正常使用环境：

◆环境温度：上限+40℃，下限-25℃;

◆海拔高度：海拔高度不超过2000mm;

◆相对温度:日平均值不大于95%; 月平均值不大于90%;

◆周围环境:周围空气不受腐蚀气体或可酷性气体、水蒸气等明显污染。

◆无经常性的剧烈振动。

主要技术参数：

结构特点：

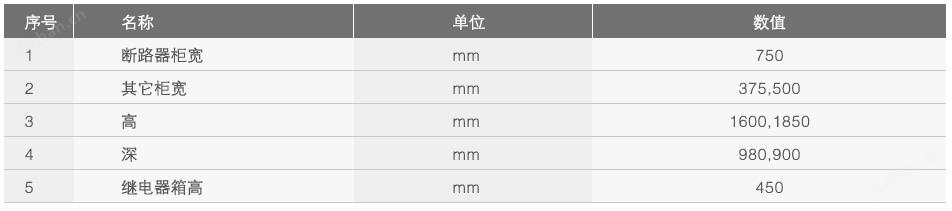

外形尺寸：

正常使用环境：

外形尺寸安装图：
