MCE-IZ04 MCE-IZ04系列直流电流隔离变送器(220V供电/穿孔)

MCE-IZ04系列直流电流隔离变送器(220V供电/穿孔)是运用调制隔离、光电隔离、霍尔等多种原理设计，采用输出与输入隔离（二隔离）或者输入、输出、电源均相互隔离（三隔离）方式制作，具有导轨、螺钉三种安装方式，主要用于各种直流系统中的直流电流（含双向直流和脉动直流）信号实时监测和监控；

产品简介：

1.检测范围宽：1mA~5A；30A-400A；

2.抗干扰能力强：可提供输出/电源端抗浪涌电压达2kV以上的产品

3.高性能：小信号输入时产品的精度能达到0.2级且输出稳定

4.可靠性高：隔离耐压≥2500VDC；

5.多种输入检测方式，多种输出信号形式、方便用户选择使用

6.可根据用户特殊情况量身定制特殊产品。

技术参数：

●输入信号：≤25A(BS3)/≥25A≤400A(ES3)
●输入过载：被测电流标称值的20倍（施加1秒）
●输出信号：4～20mA；0~10mA;0~10V等可选
●负载能力:负载≥2KΩ(电压输出)/负载≤250Ω(电流输出)
●输出纹波：≤15mV
●供电电源：+12V或+15V或+24V或AC220V
●静态功耗:≤800mW
●响应时间：≤200mS(可定制特殊响应时间产品)
●隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
●浪涌冲击抗扰度：电源端口4000V；输出端口2000V；
●脉冲群抗扰度：无；
●隔离原理：霍尔两隔离
●标准精度：1.0级
●温漂特性：≤550ppm/℃(
●工作温度:-10~60℃；湿度:≤95%(不结露)
●存储温度:-40~70℃；湿度:≤95%(不结露)
●产品外形:ES3,BS3:83(长)*36(宽)*76(高）(mm)
●产品重量:ES3/BS3 约250G

产品选型：

例如:MCE-IZ04-A6-5-A9/BS3-1.0

注释:输入单路直流:0-5Adc,输出:4-20mAdc,辅助电源:220V,bS3外型（6.5mm），等级指数:1.0级的穿孔直流电流变送器；

注1:电流输出类型时，负载电阻RL≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明；

产品接线：

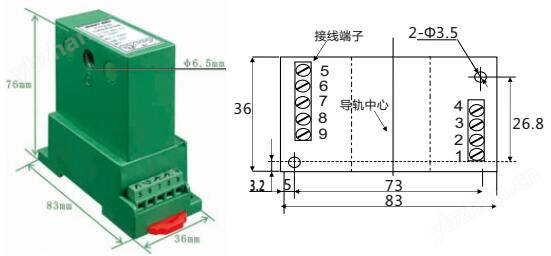

产品尺寸：

★MCE-IZ04系列直流电流隔离变送器(220V供电/穿孔)选型手册
选型所需要的条件：
1.输入信号（测量信号）；
2.输出信号；
3.测量精度；
4.工作电源；
5.产品外形；
6.隔离方式；

7.特色要求：响应时间等
