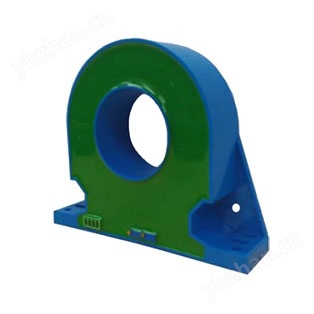

MCE-IJ02-*-E9 MCE-IJ02-E9大电流单相交流电流隔离变送器

MCE-IJ02-E9大电流单相交流电流隔离变送器，可测量到3000A，变送器输入输出之间隔离，安装方便，安全性好。可轻松实现大电流的测量，较互感器（CT）检测，在信号隔离、稳定性上有明显优势，且输出标准信号可直连PLC。该产品非常适合用于电力，通讯，铁路，工业控制等领域对交流大电流的检测应用。

产品特色：

●精度高：优于0.5级

●频响高：40Hz～8KHz

●宽电源：供电DC +11～+28V

●稳定性高：在温漂、频宽、精度都有明显优势

●环氧树脂封装工艺,电隔离强度高

●结构紧凑,安装方便,占用空间小

技术参数：

●辅助电源：DC : +11～+28V；

●额定工作电流:<30mA；

●输入范围:电流AC:100A～3000A( E9≤1000A,E10≤2000A, E11≤3000A)；

●精度等级：0.5-0.3级（采用引用误差）；

●变送输出：0～5V/0-20mA/4～20mA；

●负载能力：电压输出大于1KΩ,电流输出小于300Ω；

●温漂：≤200ppm/℃；

●隔离耐压：DC 2500V；

●响应时间：≤200 mS；

●额定功耗：≤0.4W；≤0.5W

●输出纹波：≤10mV；

●频响范围: 40Hz～8KHz；

●浪涌冲击抗扰度：电源端口三级2KV(L-N/2Ω/综合波)

输出端口三级2KV(L-N/40Ω/综合波)

●脉冲群抗扰度：电源端口±4KV 模拟输出端±4KV

●输入过载能力：连续过载：120%；短时过载：2 倍

●工作温度：-20℃～+70℃； 湿度：≤95%（不结露）

●储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）

产品选型：

例如:MCE－IJ03-AP-3-DS/E10-0.5

注释:输入单路交流电流:0~2000A,输出:0~5V DC,辅助电源:+11-28Vdc,孔径：ф55mm，等级指数:0.5级，E10型交流大电流隔离变送器。

注①…高可靠性变送器，电源与输入防雷击浪涌能力在4KV以上。

注②… 0-20mA/4-20mA输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。

注③…0-5V输出类型时，负载电阻RL应≥1kΩ,可保证整个额定输入范围内输出精度和线性

注④…、产品的辅助电源要求隔离耐压≥2000VAC,交流文波<10mV，多只变送器可以共用一组电源；

但电源回路不能再应用于驱动继电器等能产生尖峰脉冲的负载，以免传导干扰信号到变送器；

产品尺寸：

产品接线：
